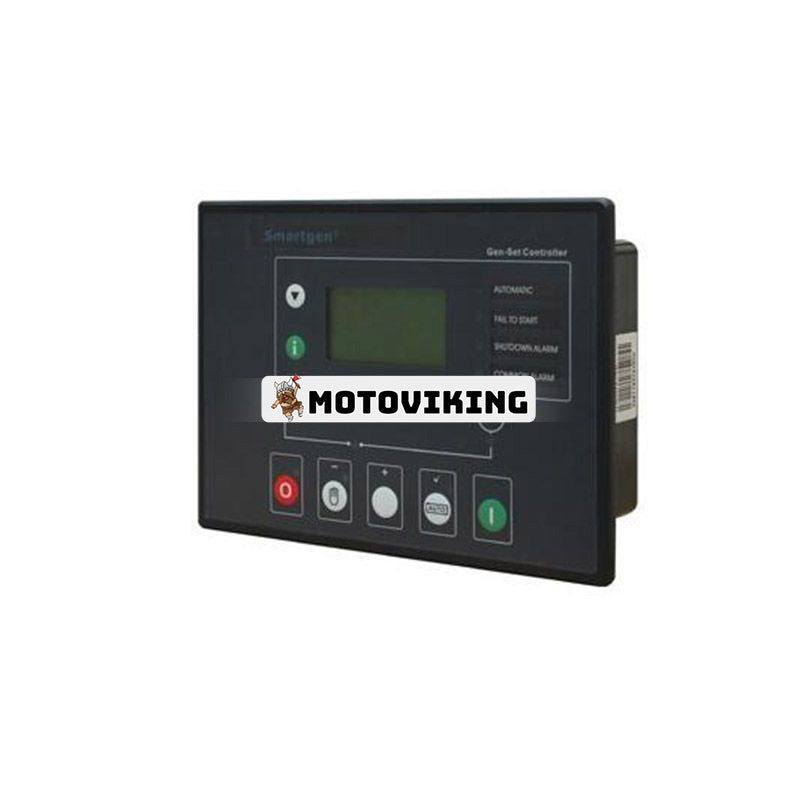

Smartgen Controller HGM6310D för Generator Genset

Smartgen Controller HGM6310D för Generator Genset
HGM6310D är en automatisk generatorstyrenhet som sammanställer digitalisering, intelligentisering och nätverkstekniker. Den används i automatiskt och övervakat styrsystem för enhetsuppsättning dieselgeneratorer för att uppnå automatisk start/stopp, datamätning, larmskydd och "tre fjärrkontroller"-funktioner (fjärrkontroll, fjärrövervakning, fjärrkommunikation). Styrenheten antar stor flytande kristallskärm (LCD) och valbart kinesiska och engelska gränssnitt med enkel och pålitlig drift.
HGM6310D automatiska styrenheter för generatoraggregat använder mikroprocessorteknik med precisionsmätning av flera parametrar, justering av fast värde, tidsinställning och tröskeljustering och etc.. Den kan användas i stor utsträckning i alla typer av automatiska generatorstyrsystem med kompakt struktur, avancerade kretsar, enkla anslutningar och hög tillförlitlighet.
Specifikation:
Driftspänning: DC8. 0V till 35. 0V, kontinuerlig strömförsörjning
Strömförbrukning:<3W (vänteläge: ≤2W)
Generatorns ingångsområde:
3-fas 4-ledning: 20V AC - 360 VAC (ph-N)
3-fas 3-ledning: 30V AC - 600 VAC (ph-ph)
Enfas 2-ledning: 20V AC - 360 VAC (ph-N)
2-fas 3-ledning: 20V AC - 360 VAC (ph-N)
Generatorns ingångsfrekvens: 50Hz - 60Hz
Magnetic Volt Input Range: 1,0V till 24,0V (RMS)
Magnetisk ingångsfrekvens: 10 000 Hz (max)
Startreläutgång: 16 Amp DC28V vid DC-matningsutgång.
Bränslereläutgång: 16 Amp DC28V vid DC-matningsutgång.
Hjälpreläutgång (1-4):
(1-3)16Amp DC28V vid DC-matningsutgång,
(4)16Amp 250VAC passiv utgång.
Stäng Generatorrelä Programmerbar reläutgång 5:
16Amp 250VAC passiv
Stäng nätrelä Programmerbar reläutgång 6:
16Amp 250VAC passiv
Övergripande mått: 240 mm x 172 mm x 57 mm
Panelutskärning: 214 mm x 160 mm
C. T. Sekundär: 5A (klassad)
Drifttemp. Räckvidd:
Temperatur: (-25~70)°C
Luftfuktighet: (20~90)%
Lagringsvillkor: Temperatur: (-40~+70)°C
Skyddsnivå:
IP55: med vattentät gummiring tillsatt
mellan styrenheten och dess panel.
IP42: när utan vattentät gummiring mellan
kontroller och dess panel.
Isoleringsintensitet:
Objekt: mellan ingång/utgång/effekt
Citatstandard: IEC688-1992
Testsätt: AC1,5 kV/1min 3mA läckström
