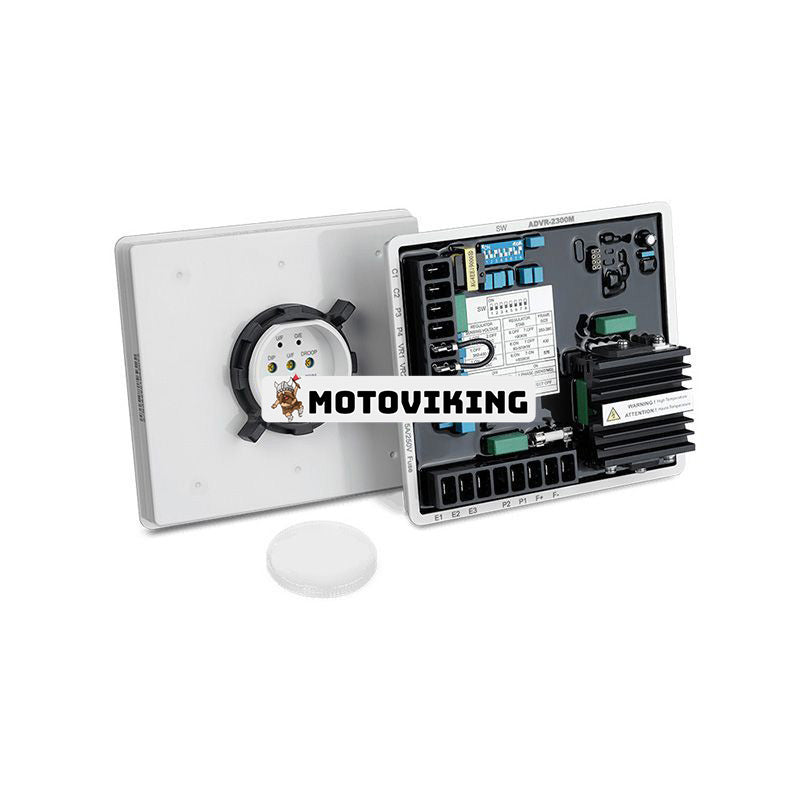

McPherson Controls ADVR-2200M Hybrid Digital Analog Generator Spänningsregulator Byte
Obs: ADVR-2300M ersätter ADVR-2200M
Artikelnummer:
ADVR2200M, ADVR-2200M, ADVR-2300M, ADVR2300M
Se detaljer:
Avkänningsingång:
Spänning
220 till 600 Vac 1 eller 3 fas valbar
Frekvens
50/60 Hz valbar
Strömingång:
Spänning
60 till 300 Vac 1 fas
Frekvens
50 till 500 Hz
Excitationsutgång:
Spänning
Kontinuerlig 125 Vdc @ strömingång 220 Vac
Nuvarande
Kontinuerlig 3,5A
Intermittent 7A i 10 sekunder
Motstånd
≧ 18 ohm @ strömingång 110 Vac
≧ 36 ohm @ strömingång 220 Vac
Belastning i shunt- och PMG-ledningar:
550 VA @ strömingång 110 Vac
1100 VA @ strömingång 220 Vac
Voltreglering:
< +/-0,5 % (med 4 % motorstyrning)
Bygg upp spänning:
Restvolt vid AVR-terminal > 5 Vac @ 25 Hz
Överexcitationsskydd:
Inverstid 125 +/-5 Vdc @ strömingång 220 Vac
Extern spänningsjustering:
Max. +/-5 % @ 500 ohm 1 watt potentiometer
Max. +/-10% @ 1000 ohm 1 watt potentiometer
Statisk effektförlust:
Max. 12 watt
EMI-dämpning:
Intern elektromagnetisk interferensfiltrering
Mjukstartsramptid:
4 sekunder +/-10 %
Termisk spänningsdrift:
< 3 % vid temperaturområde -40 till +70 °C
Analog ingång:
Ingångsresistans > 2 kΩ
Max. Ingång +/-5 Vdc eller +10 Vdc
Känslighet 1 VDC för 2,5 % generatorvolt
Quadrature Droop Input:
CT 1A/5A > 5VA (DIP-omkopplarinställning)
Känslighet Max. +/-7 % @ P.F +/-0,7
Under Frekvensskydd (fabriksinställning):
50 Hz-systemet förinställer knäpunkten på 45 Hz
60 Hz-systemet förinställer knäpunkten på 55 Hz
Miljö:
Driftstemperatur
-40 till +70 °C
Förvaringstemperatur
-40 till +85 °C
Relativ luftfuktighet
Max. 95 %
Vibration
5,5 Gs @ 60 Hz
AVR-kontrollfunktioner:
VOLT
Spänningsjustering
HUGG
Stabilitetsjustering
U/F
Inställning under frekvensskydd knäpunkt
SLOKA
Släppjustering
TRIM
Justering av analog ingång
DOPPA
Inställning av spänningsfall
Indikerings-LED:
O/E LED
Överexitationsskyddsindikator
U/F LED
Under frekvensskyddsindikator
Dimensionera:
150,0 (L) x 135,0 (B) x 55,5 (H) mm
5,91 (L) x 5,31 (B) x 2,19 (H) tum
Vikt:
470 g +/-2 %
1,04 lb +/-2 %
