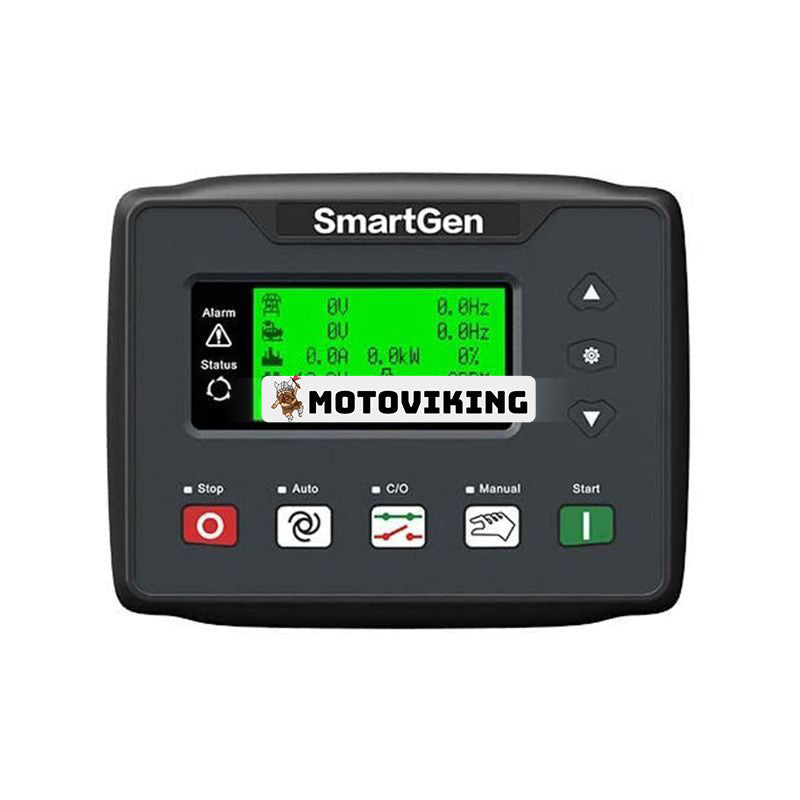

Eftermarknads SmartGen HGM4020T Controller för generator

Eftermarknads SmartGen HGM4020T Controller för generator
Tekniska parametrar:
LCD-skärm (132*64)
Manöverpanel silikongummi
Språk kinesiska och engelska
Digital ingång 7
Reläutgång 6
Analog ingång 2
AMF
AC-system 1P2W/2P3W/3P3W/3P4W
Generatorfrekvens 50/60Hz
kW/Amp-avkänning och visning
Monitorgränssnitt RS485
Programmerbart gränssnitt USB/RS485
RTC och händelselogg
Schemalagd start Genset
Underhåll
DC-försörjning DC(8～35)V
Hölje Mått(mm) 135*110*44
Panelutskärning(mm) 116*90
Drifttemp. (-25~+70)℃
Produktöversikt:
HGM4020T generatorstyrenhet är speciellt utformad för mobilkommunikationsbasstation, och dess funktioner följs helt av den faktiska situationen för mobilstationen. Den passar inte bara med automatisk start/stopp-generatorfunktion i flera startförhållanden, datamätningsfunktion, larmskyddsfunktion och etc, utan kan också övervaka maskinrumstemperatur och spänning på batteripaket för att realisera dubbelström ATS-funktion mellan elnätet och lasten eller elnätet och luftkonditionering.
HGM4020T generatorstyrenhet använder mikroprocessorteknologi med precisionsparametrar mätning, fast värde justering, tidsinställning och inställningsvärde justering och etc funktioner. Alla parametrar kan konfigureras från frontpanelen eller via programmerbart gränssnitt (USB- eller RS485-gränssnitt) via PC. Det kan användas i stor utsträckning i alla typer av automatiska generatorstyrsystem med kompakt struktur, avancerade kretsar, enkla anslutningar och hög tillförlitlighet.
Prestanda och egenskaper:
1. 132x64 LCD med bakgrundsbelysning, valbart språkgränssnitt (kinesiska och engelska), tryckknappsdrift;
2. Hard-screen akrylmaterial har använts för att skydda skärmen med utmärkta slitstarka och reptåliga funktioner.
3. Silikonpanel och tryckknappar kan användas i extrema temperaturer.
4. RS485 kommunikationsgränssnitt aktiverar "Tre fjärrfunktioner" (fjärrkontroll, fjärrmätning och fjärrkommunikation) enligt MODBUS-protokoll.
5. Lämplig för 3-fas 4-tråds, 3-fas 3-tråds, enfas 2-tråds och 2-fas 3-trådssystem med spänning 120/240V och frekvens 50/60Hz;
6. Samlar och visar parametrar för 3-fas nätspänning/frekvens, generator 3-fas spänning/frekvens, generator 3-fas ström och generator 3-fas effekt.
7. För elnätet har styrenheten över- och underspänning och fasdetekteringsfunktioner, och regler för elnätet kan väljas; för generator har styrenheten över-/underspännings-, över-/underfrekvens-, överströms- och övereffektskyddsfunktioner.
8. Precisionsmätning och visning av parametrar om motor.
9. Maskinrumstemperatur kan samlas in, om temperaturen är för hög kommer luftkonditioneringen i maskinen att startas;
10. Batteripaketets spänning (48V) kan samlas in, om batteripaketet är under spänning kommer generatorn att startas för att ladda batteriet;
11. 6 startförhållanden kan grupperas slumpmässigt: onormal nätsignal, fjärrstartsignal, onormal nätström och temperatur i maskinrummet är hög, nät onormal och batterispänningen är låg, schemalagd start och cykelstart/stopp;
12. 6 reläutgångar, inklusive 1 startutgång, 1 bränsleutgång (programmerbar), 4 programmerbara utgångar, där programmerbar utgångsport 4 delar samma port med ingångsport 5 (kan ställas in);
13. 7 digitala ingångsportar, i vilka ingångsport 6 och ingångsport 7 kan multiplexeras som flexibel sensor 1 och flexibel sensor 2;
14. 2 flexibla sensorer, som kan väljas som temperatursensor, trycksensor eller bränslenivåsensor; flexibel givare 1 kan också konfigureras som maskinrumstemperaturgivare;
15. Flera temperatur-, tryck- och bränslenivåsensorer kan användas direkt och dess parameter kan användardefinieras;
16. Kan styra 2 ATS;
17. Flera vevfrånkopplingsvillkor (hastighetssensor, genfrekvens och oljetryck) kan väljas;
18. Åtkomstövervakningsfunktion, som kan ge säkerhet för maskinrummet;
19. Med nödstartsfunktion;
20. Med schemalagd ej körd funktion (månadsvis, veckovis, dagligen, varaktighetstid kan ställas in);
21. Med svänghjul tand nummer automatisk igenkänning funktion;
22. Med händelselogg och realtidsklocka. Maximalt 99 händelseloggar kan memoreras (slinga spara).
23. Parameterinställningsfunktion: användare kan konfigurera parametrar och användardefinierade parametrar kommer att lagras i den interna FLASH för att undvika att parametrar går förlorade i händelse av strömavbrott. Alla parametrar kan konfigureras från frontpanelen eller via programmerbart gränssnitt (USB- eller RS485-gränssnitt) via PC.;
24. Brett strömförsörjningsområde DC(8~35)V, lämplig för olika startbatterispänningsmiljöer.
25. Vattentät säkerhetsnivå IP65 på grund av gummitätning installerad mellan styrenhetens hölje och panelpanelen;
26. Med metallfästklämmor;
27. Modulär design, anti-flammande ABS-plasthölje, pluggbara anslutningsterminaler och inbäddad installation; kompakt struktur med enkel montering.
