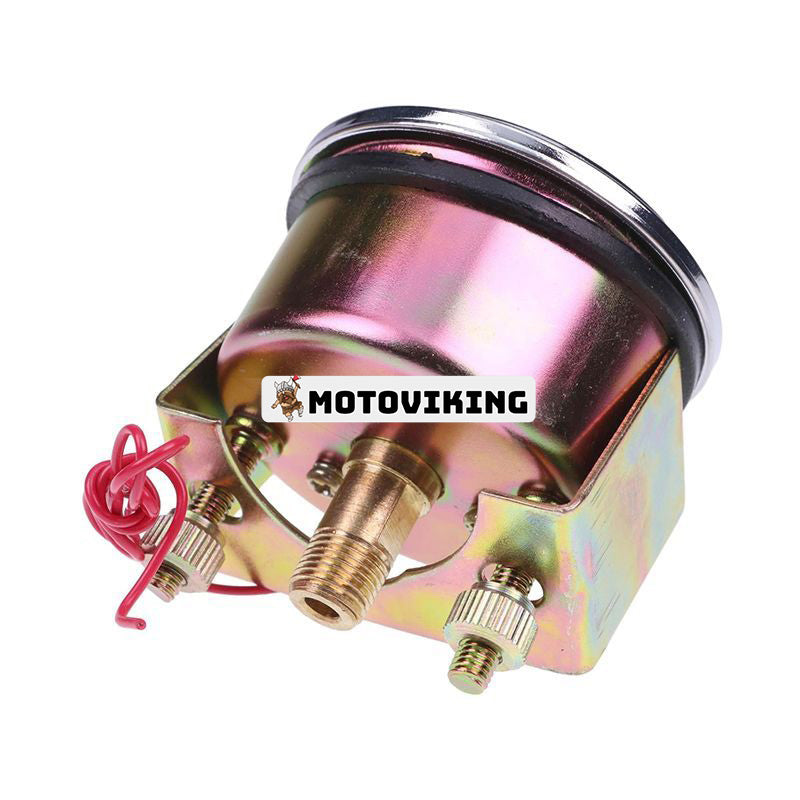

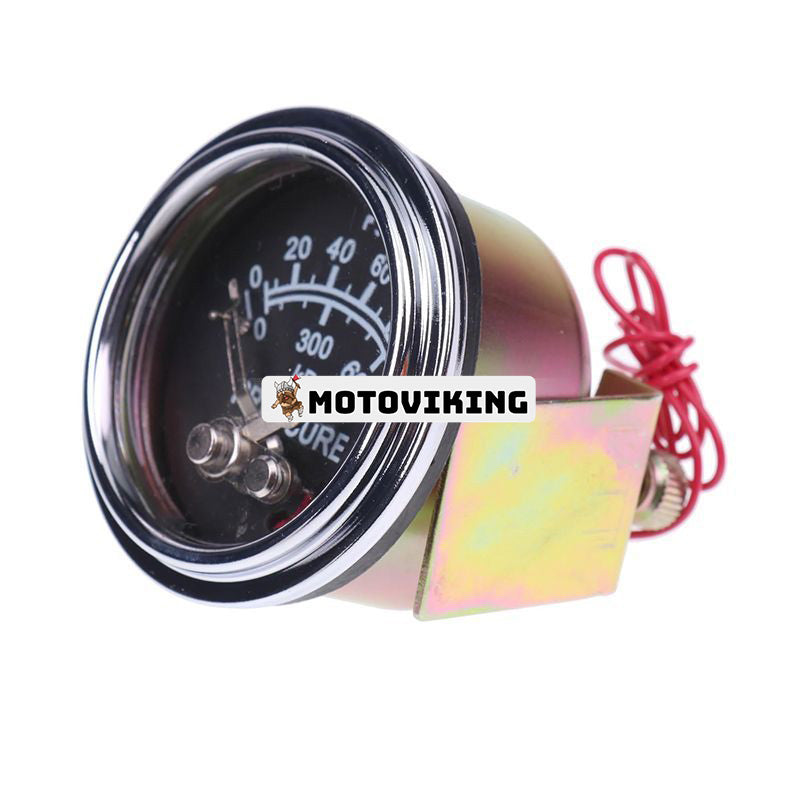

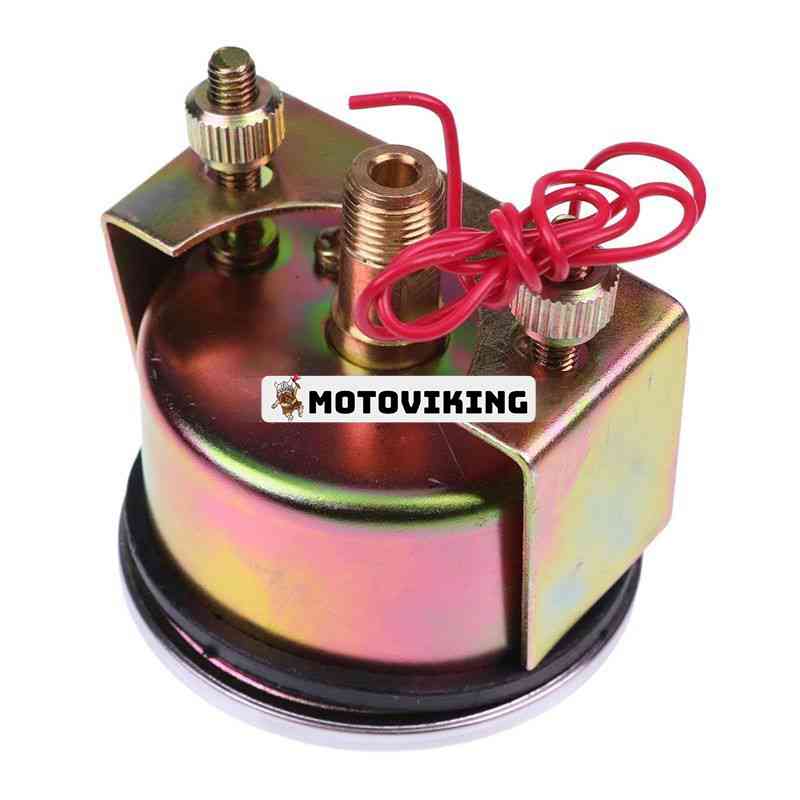

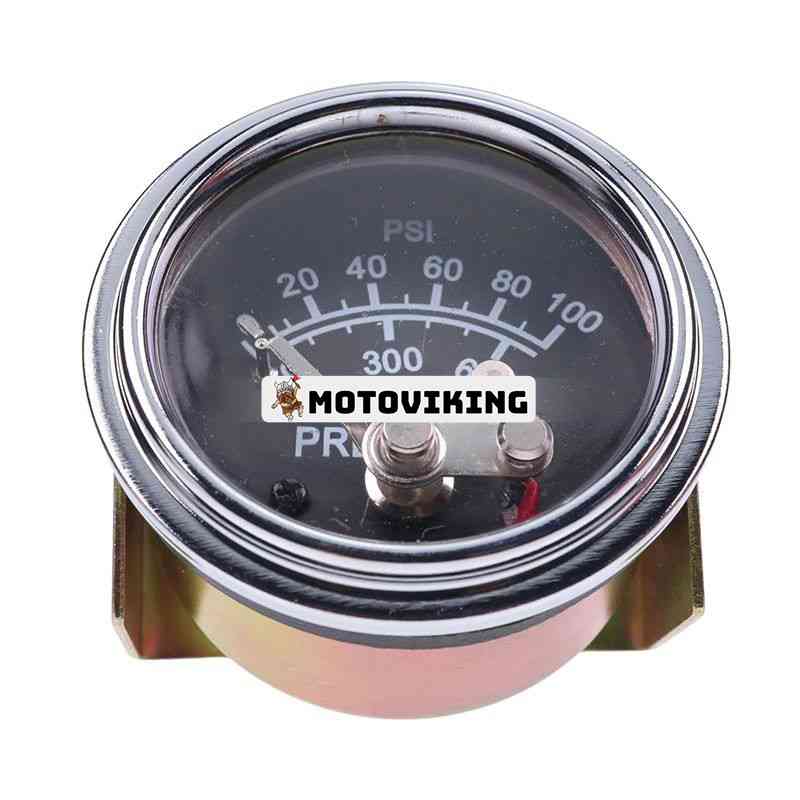

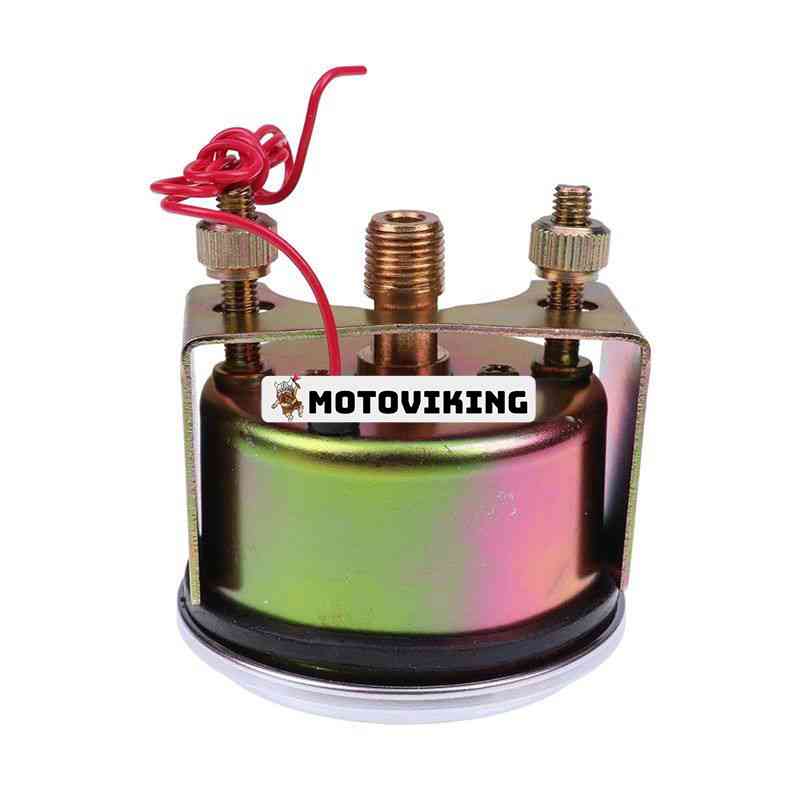

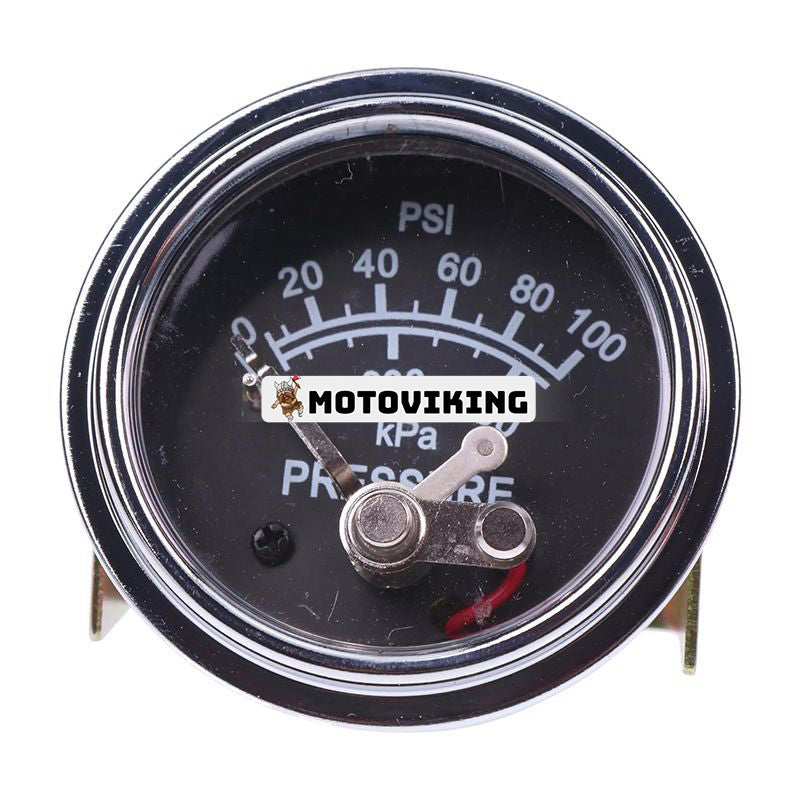

Eftermarknad Murphy 100 PSI tryckbrytare mätare 20P-100 05703115

Eftermarknad Murphy 100 PSI tryckbrytare mätare 20P-100 05703115
Byt ut artikelnummer: 20P-100, 20P100, 05703115
Beskrivning:
Murphy 0-100 PSI Mechanical Pressure Swichgage 20P-100 är en membranmanövrerad, tryckindikerande mätare med en inbyggd elektrisk brytare. Denna swichgage används för att utlösa larm och/eller avstängningsanordningar. Mätmekanismen är innesluten i ett stålhölje som är belagt för att motstå korrosion. En polykarbonat, brottsäker lins och en polerad, rostfri infattning hjälper till att skydda detta robusta, byggda för att hålla instrument. Noggrannhet och skydd mot måttligt övertryck säkerställs av en unik, enhetlig membrankammare. En inbyggd pulsationsdämpare hjälper till att eliminera pekarfladder och är avtagbar för rengöring.
Mätarpekaren fungerar som en tryckindikator och som en brytarpol som avslutar en krets när den vidrör den justerbara gränskontakten. Kontakterna är jordade genom Swichgage-väskan och har självrengörande rörelse för att säkerställa elektrisk kontinuitet. Mätarpekaren gör med en justerbar kontakt för att slutföra en pilotkrets. Speciellt utformad för att skydda motorer/utrustning inom oljefält, marin, bevattning, konstruktion och lastbilsapplikationer för att övervaka motorns smörjtryck, vattenpumpstryck, hydraultryck och lufttryck.
Drag:
2 tum/51 mm urtavla
Kombination som indikerar mätare och gränslägesbrytare
Switch kan aktivera larm och/eller avstängningsutrustning
Överträffar SAE-standarder
Specifikationer:
Artikelnr: 20P-100
Område: 0-100 psi (690 kPa) [7,0 bar]
Urtavla: Vit på svart, dubbel skala; U.S.A. standardskala är psi/kPa
Boett: Pläterat stål; monteringsklämma ingår (förutom för direktmonterade modeller)
Ram: Polerat rostfritt stål
Lins: Polykarbonat, slagkraftig
Olja: Silikonolja
Temperaturområde: Omgivningstemperatur: -40°F (-40°C) till 150°F (66°C); Process: -40°C (-40°F) till 121°C (250°F)
Processanslutning: 1/8-27 NPTM mässing
Avkänningselement: Berylliumkopparmembran
Justerbar gränskontakt: SPST-kontakt; Endast pilottjänst, 2 A vid 30 VAC/DC; Normalt Stäng (NC) när den nedre gränsen är uppfylld. Normalt öppen (NEJ) när visaren är inom normalt arbetsområde. Kontakterna är guldblinkade silver
Justering av gränskontakt: med en 1/16 tum insexnyckel till 100 % av skalan
Gränskontaktledningar: 18 AWG (1,0 mm2) x 12 tum (305 mm)
