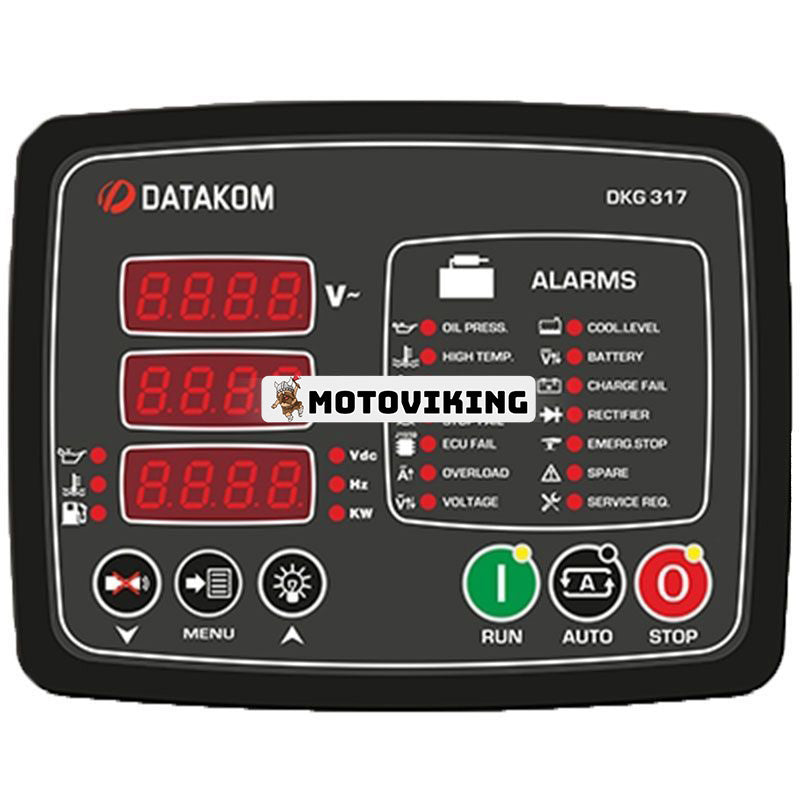

Datakom DKG-317 Generator Manual och Fjärrstart Kontrollpanel/Controller

Datakom DKG-317 Generator Manual och Fjärrstart Kontrollpanel/Controller
Beskrivning:
DKG-317 är en omfattande generatorstyrenhet utformad för att starta och stoppa generatoraggregatet både manuellt och på distans. Den manuella styrningen görs med hjälp av tryckknapparna på frontpanelen. Fjärrkontrollen görs via REMOTE START Enheten finns med MPU eller CANBUS versioner.
CANBUS-versionen ansluts till ECU-styrda elektroniska motorer som ger motorkontroll, skydd och instrumentering utan extra sändare. Enheten kan initiera modemsamtal och skicka SMS-meddelanden vid feltillstånd via externa modem.
Enheten tillhandahåller en omfattande uppsättning digitalt justerbara timers, tröskelnivåer, in- och utgångskonfigurationer, driftsekvenser och motortyper. Alla program kan modifieras via frontpanelens tryckknappar och kräver ingen extern enhet. De senaste 100 felen lagras i händelseloggfilen. Händelseloggen innehåller inte bara datum-tid-information, utan också en omfattande lista över uppmätta generatorparametrar vid den tidpunkt då felet inträffade. Det WINDOWS-baserade RAINBOW-programmet tillåter fjärrövervakning och kontroll. Enheten stöder MODBUS-protokoll som möjliggör kommunikation med PLC:er och byggnadsledningssystem. MODBUS-protokollet stöds också via GSM- och PSTN-modem.
Mått:
Generatorvolt: L1-N, L2-N, L3-N
Generatorvolt: L1-L2, L2-L3, L3-L1
Generatorförstärkare: L1, L2, L3
Generator totalt kW
Generator totalt pf
Generatorfrekvens
Motorvarvtal
Batterispänning
Motorns kylvätsketemperatur
Motoroljetryck Bränslenivå
Motoroljetemperatur
Specifikation:
Generatorspänning: 0 till 300 V-AC (Ph-N)
Generatorfrekvens: 0-100 Hz.
DC-försörjningsområde: 9,0 till 33,0 V-DC
Startavbrott: överlever 0 V i 100ms.
Typisk standbyström: 100 mA-DC
Maximal driftström: 250 mA-DC (Reläutgångar öppna)
DC-utgångar: 10A @ 28V
Laddningsexcitering: min 2 Watt
Magnetisk pickupingång:: 0,5 – 30 V-AC.
Magnetisk upptagningsfrekvens: 10 KHz max.
Strömingångar: från CTs, .../5A. Max belastning 0,7VA per fas.
Analogt ingångsområde: 0-5000 ohm.
Seriell port: RS-232, 9600 baud, ingen paritet, 1 bit stopp
Driftstemperatur: -40°C (-40°F) till 70°C (158°F).
Förvaringstemperatur: -55°C (-67°F) till 80°C (176°F).
Maximal luftfuktighet: 95% icke-kondenserande.
Mått: 172x134 x 46 mm (BxHxD)
Panel Cut-out Mått: 151x111 mm minimum.
Vikt: 300 g (ca.)
Fodralmaterial: ABS/PC med hög temperatur (UL94-V0)
IP-skydd: IP65 från frontpanelen, IP30 från baksidan
Installation: Plan ytmontering på typ 1-kapsling.
CE Referensstandarder för överensstämmelse:
EN 61010 (säkerhetskrav)
EN 61326 (EMC-krav)
UL / CSA-överensstämmelse: certifikat # 20110527-E314374
UL 508, utgåva 17
UL 2200, 1:a upplagan.
UL 840 Edition 3
CSA C22.2 NO. 14 - Upplaga 10
