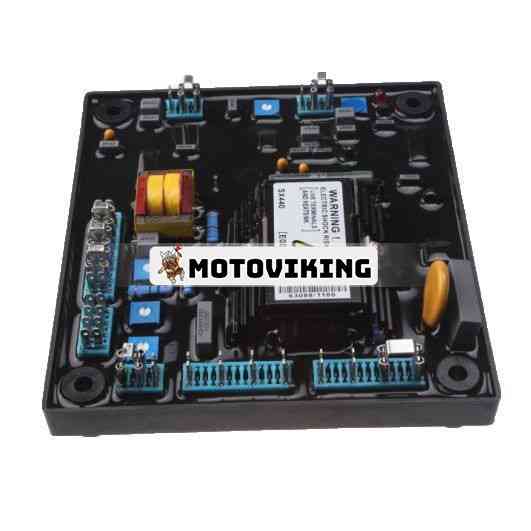

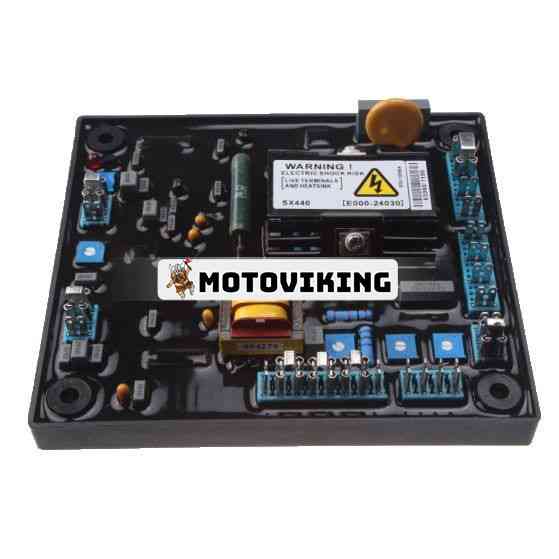

AVR SX440 modul automatisk spänningsregulator för NEWAGE Stamford Generator DHO
SPECIFIKATION:
Avkänningsingång:
Spänning: 190-264V ac max, 1 fas 2 ledare
Frekvens: 50-60HZ nominell
Strömingång:
Spänning: 140-220 V ac max, 3 fas, 3 ledare
Ström: 3A/fas
Frekvens: 100-120HZ nominell
Output:
Spänning: max 120V/DC
Ström: kontinuerlig 2,7A/DC
Intermittent 6A i 10 sekunder
Motstånd: 15 ohm minimum
Reglering: +/-1 %
Termisk drift: 0,03 % per grader C förändring i AVR omgivning
Pamptid mjukstart: 3 sek
Typiskt systemsvar:
AVR-svar: 10ms
Arkiverad ström till 90 %: 80 ms
Maskinvolt till 97 %: 300ms
Extern spänningsjustering: +/-10% med 1k ohm 1W trimmer
Under frekvensskydd:
Börvärde: 95%HZ
Lutning: 170% ner till 30HZ
Enhetens effektförlust: max 12 watt
Analog ingång:
Maximal ingång: +/-5V/DC
Känslighet 1V för 5 % generatorvolt (justerbar)
Ingångsresistans 1k ohm
Kvadratur drop-ingång:
10 ohm börda
Max.känslighet:0,07A för 5 % drop OPF
Max.ingång:0,33A
Överexcitationsskydd:
Börvärde: 75V/DC
Tidsrelä: 10 sek
Miljö:
Vibration: 20 -100 Hz (50 mm/sek), 100 Hz -2 kHz
Drifttemperatur: -40ºC till +70ºC
Relativ luftfuktighet: 95 %
Förvaringstemperatur: -55ºC till +80ºC
Beskrivning:
1.SX440 är en tvåfasavkänd automatisk spänningsregulator (AVR) och utgör en del av exciationssystemet
för en borstlös generator.
2.AVR känner av spänningen i huvudgeneratorns lindning och styr strömmen som matas till magnetiseringsstatorn och
Höj huvudrotorn för att hålla generatorns utspänning inom de specificerade gränserna, kompensera för belastningsspridning, temperatur och effektfaktor för generatorn.
3. Excitationseffekt erhålls från en trefas permanent magnetgenerator (PMG), för att isolera AVR-styrkretsarna från effekterna av icke-linjära belastningar och för att minska radiofrekvensstörningar på generatorterminalerna. PMG-systemet.
4.AVR-enheten har möjlighet att koppla CT-anslutning, för att tillåta parallellkörning med andra liknande utrustade generatorer.
Förpackning:
AVR SX440--------1 Styck
Engelsk manual----1 Styck
Carring Box-------- 1 Styck
