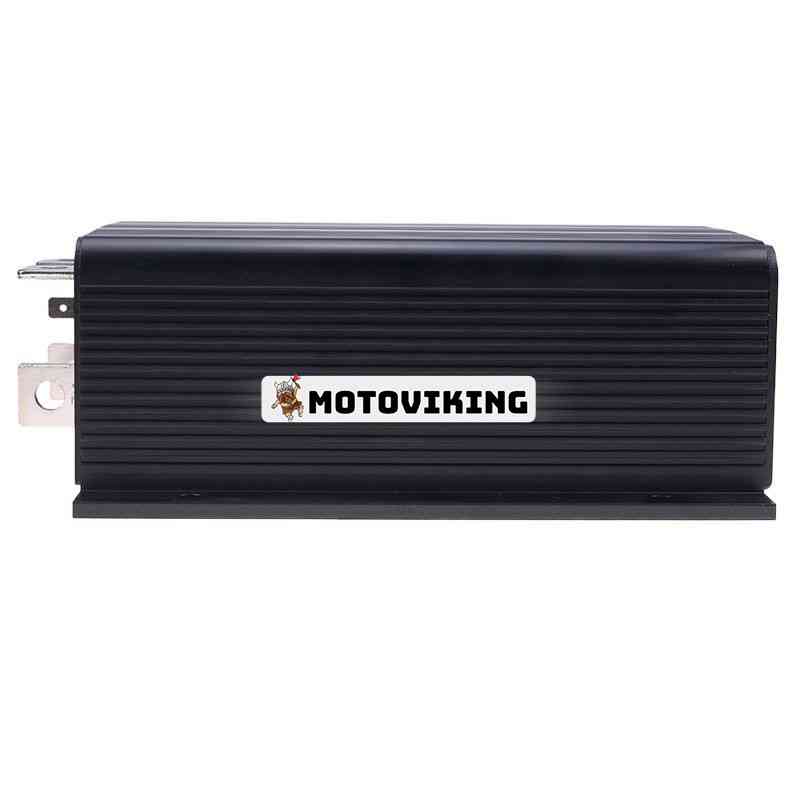

60V 72V 400A DC-motorstyrenhet P125M-6B403 Ersätter för 1205M-6B403 1205M-6B401

60V 72V 400A DC-motorstyrenhet P125M-6B403 Ersätter för 1205M-6B403 1205M-6B401
Byt ut artikelnummer:
P125M-6B403 DC-serien motorstyrenhet
Inte CURTIS-produkt
Ersätter CURTIS 1205M-6B403
Uppgraderad version av 1205M-6B401 (artikelnummer: 17721701) och helt kompatibel
60/72V - 400A
Styrenheten P125M-6B403 är en lindningsmotorhastighetsregulator i DC-serien, designad som ersättning för CURTIS 1205M-6B403-styrenheten (och gamla styrenheter CURTIS 1205M-6401 och 1205M-6B401).
Tillverkad av en kinesisk tillverkare, P125M-6B403-styrenheten är helt kompatibel med CURTIS-programmeringsenheter, och kvaliteten hade godkänts av många fordonstillverkare. Alla parametrar för P125M-6B403 är desamma som originalversionen av CURTIS 1205M-6B403. Så köparen kan ta CURTIS 1204M/05M/09/21M styrhandbok som sin egen manual.
NYCKELFUNKTIONER:
Kontrollmodell: P125M-6B403 (ersättning av CURTIS 1205M-6B403)
Normal batterispänning (volt): 60V / 72V (Två spänningsinställningar finns tillgängliga. Spänningen kan ställas in på antingen 60 volt eller 72 volt. Som standard är den inställd på 72 volt.
Köparen bör bekräfta med säljaren batterisystemets spänning och gasspjällstyp (0-5kΩ, 5k-0Ω eller 0-5V). Det tillkommer ingen extra kostnad för omprogrammering av styrenheten eller andra programmerbara CURTIS-enheter.
Som standard kommer vi att ställa in regulatorn på 72V / 400A / 0-5kΩ (Throttle Type = 0).
1 minuts strömvärde (ampere): 400
5 minuters strömvärde (ampere): 275
1 timmes strömvärde (ampere): 175
Pluggbromsning (A2 samlingsskena): Ja
Tio gasspjällstyper kan användas med P125M-6B403:
Typ 0: 2-trådspotentiometer, 0–5kΩ
Typ 1: 2-trådspotentiometer, 5kΩ–0
Typ 2: enkelsidig 0–5V ingång
Typ 3: 2-trådspotentiometer, 4,6kΩ–0
Typ 4: 2-trådspotentiometer, 5,5kΩ–0
Typ 5: 2-trådspotentiometer, 1kΩ–0
Typ 6: ITS-ingång
Typ 7: enkelsidig 6,3–10,6 V ingång
Typ 8: enkelsidig 6–12 V ingång
Typ 9: enkeländad 3-trådspotentiometer, 0–5kΩ
Funktioner inkluderar:
Högfrekvensomkoppling och ultralåga spänningsfall ger hög effektivitet och tyst drift.

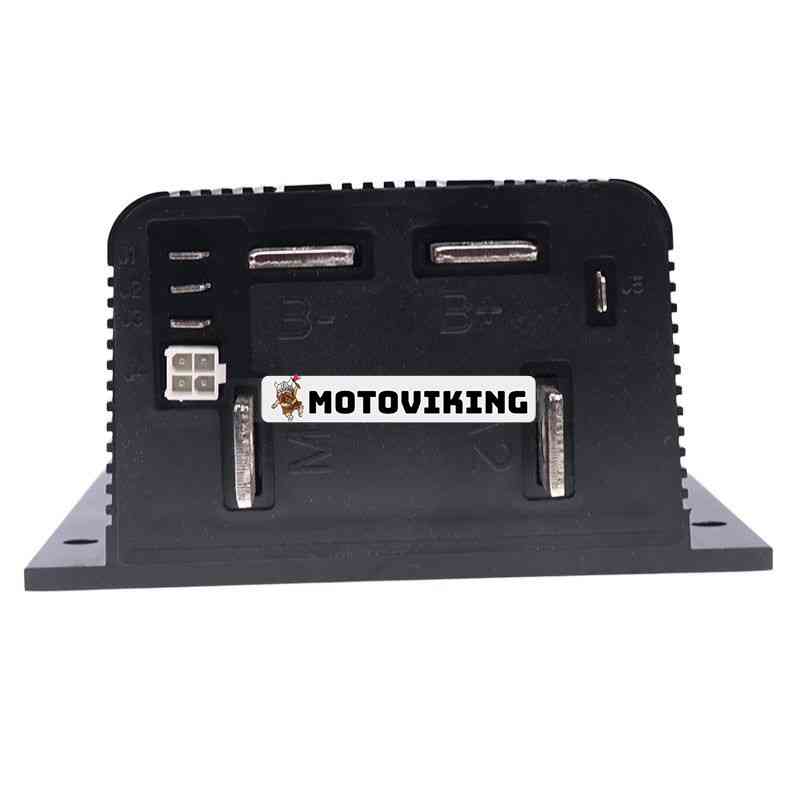

Enkel montering och kabeldragning med push-on-kontakter för styrsignaler och pläterade massiva kopparbussar för kraftanslutningar.
Kompatibel med antingen en tvåtrådspotentiometer eller ett spänningsgasreglage.
Gasspjällsskyddskretsar inaktiverar styrenheten om gaskablarna blir öppna.
Funktionen för avaktivering av hög pedal förhindrar styrenhetens funktion om nyckeln vrids på medan gasen är på.
Koppla in bromsdioden internt i styrenheten.
Termisk skydds- och kompensationskrets ger konstant strömgräns över driftområdet och under under/över temperatursänkning; ingen plötslig effektförlust under några termiska förhållanden.
Underspänningsreduktionsfunktion skyddar mot låg batterispänning, inklusive låg spänning orsakad av extern belastning.
Lätt programmerbar genom Curtis Model 1313-4401 Handhåll Programmer eller 1314 PC Programmeringsstation
Robust anodiserad aluminiumextruderad hölje uppfyller IP65 miljötätningsstandarder för användning i tuffa miljöer.
SPECIFIKATIONER: P125M-6B403 (1205M-6B403) CONTROLLER
Nominell inspänning: 60/72 V (1205M-6B403 har två tillgängliga batterispänningsinställningar. Spänningen kan ställas in på antingen 60 volt eller 72 volt.)
PWM arbetsfrekvens: 15,6 kHz
Elektrisk isolering till kylfläns (min.): 500 V
KSI-ingångsström (inga kontaktorer inkopplade): <70 mA utan programmerare; <130 mA med programmerare
Logisk ingångsström: <2 mA
Status LED-utgångsström (max.): 2 mA
Gasspjällstyp: 2-tråds 0 – 5kΩ, 2-tråds 5kΩ – 0 eller 0 – 5V
Omgivningstemperaturintervall för förvaring: -40°C till 85°C (-40°F till 185°F)
Driftsomgivningstemp. intervall: -40°C till 50°C (-40°F till 122°F)
Paketets miljöklassning: ISTA 2A; elektronik tätad till IP65
Vikt: 2,7 kg
Mått (L× B×H) : 199 × 146 × 77 mm
Överensstämmelse med föreskrifter: Säkerhet — Utformad enligt kraven i EN 1175; EMC — Designad enligt kraven i EN 12895 och EN 61000
