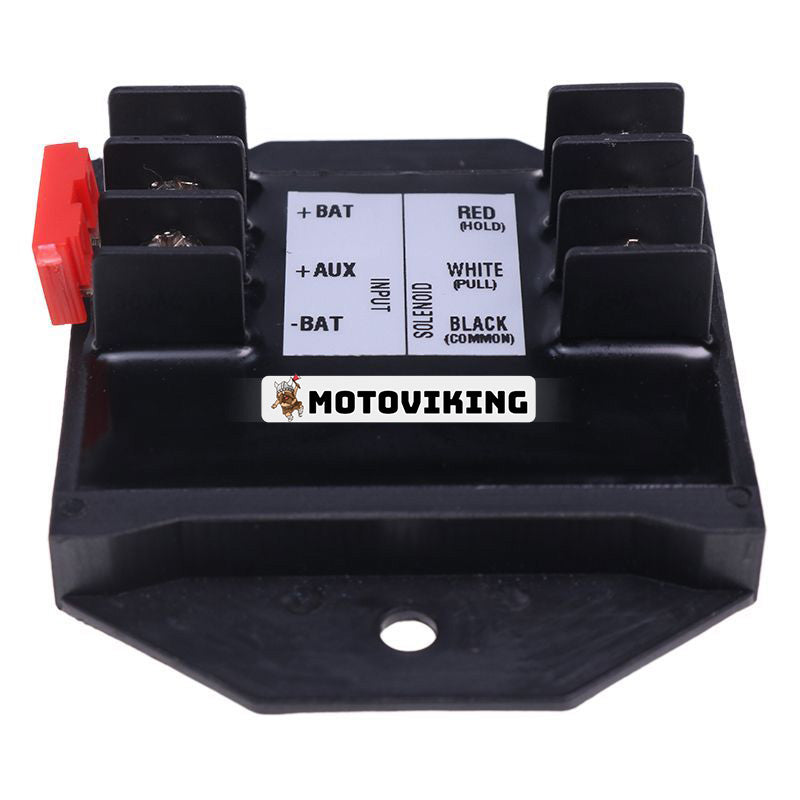

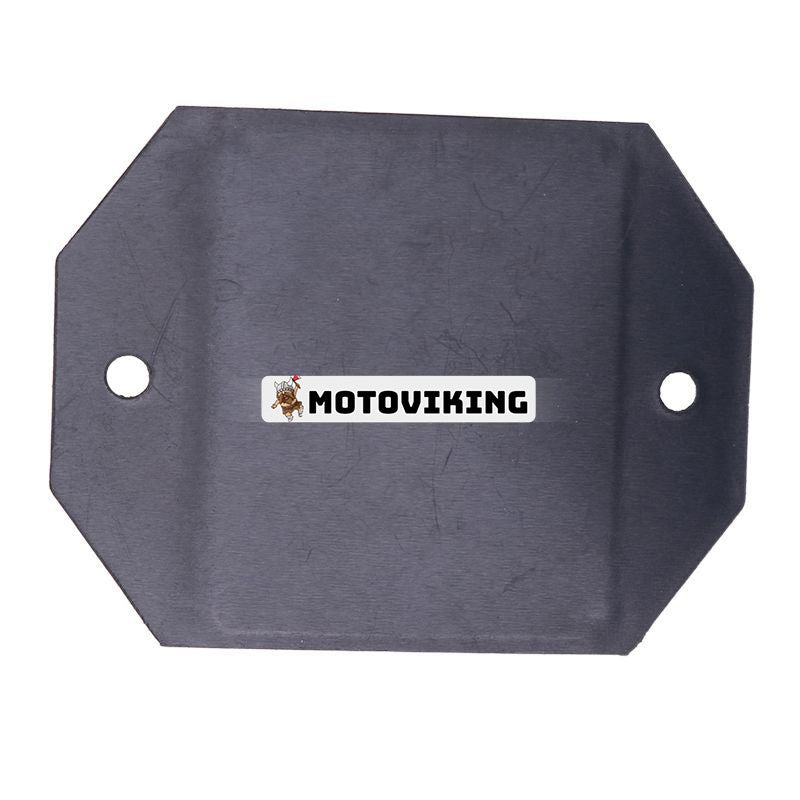

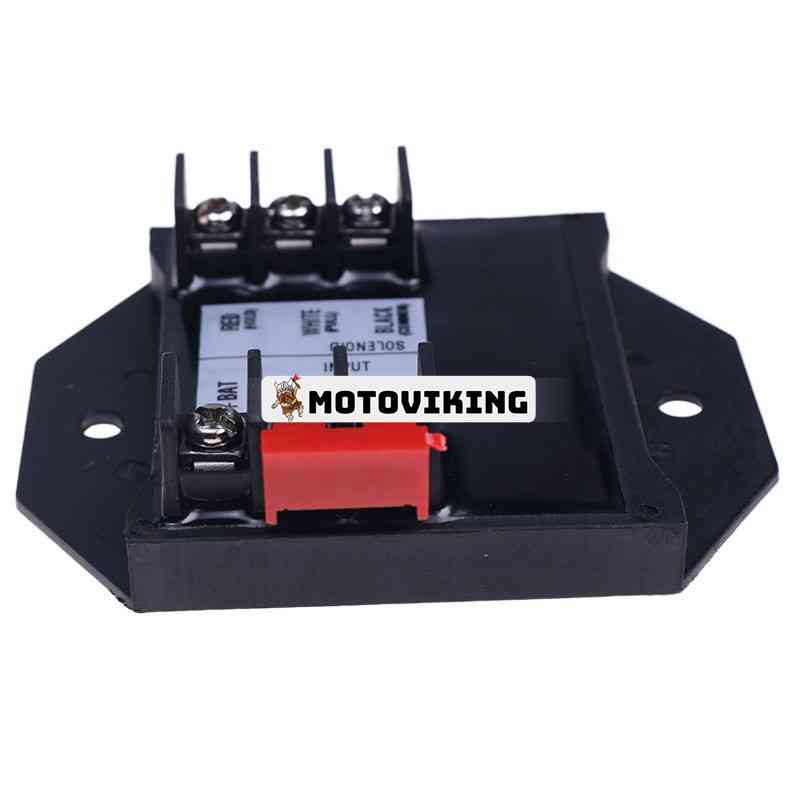

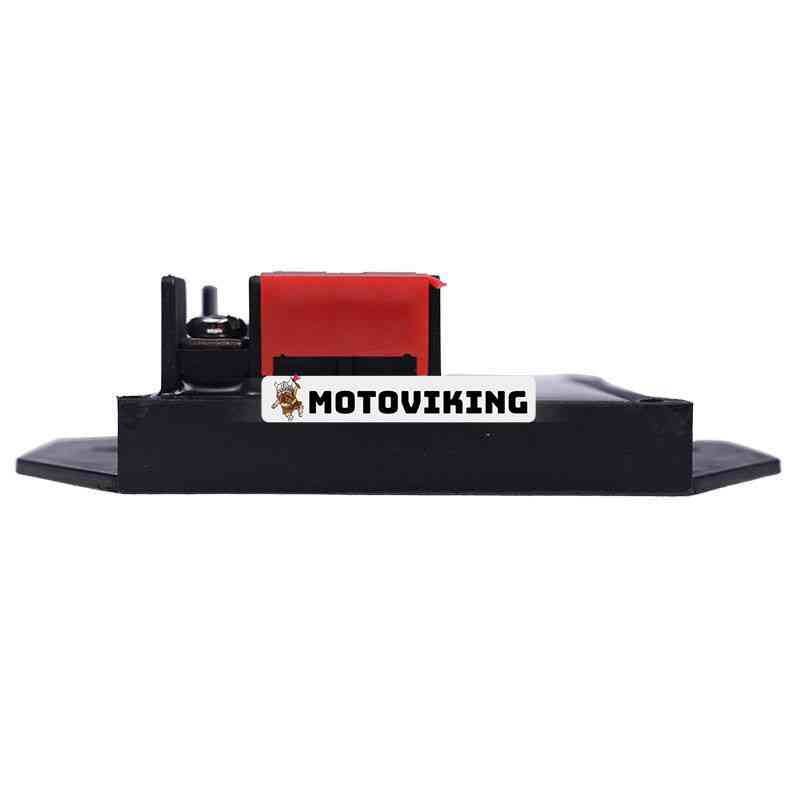

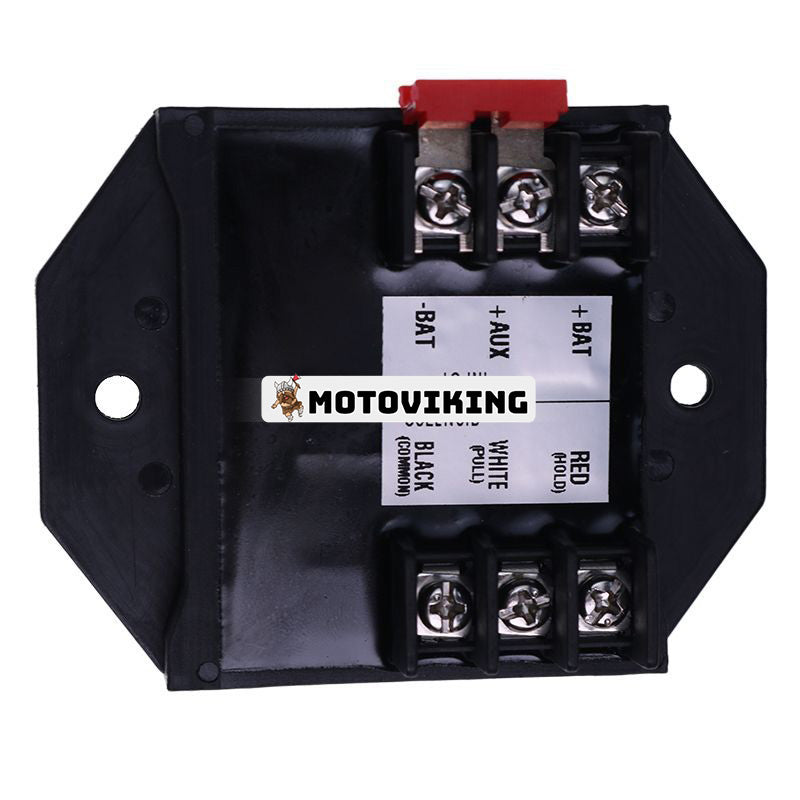

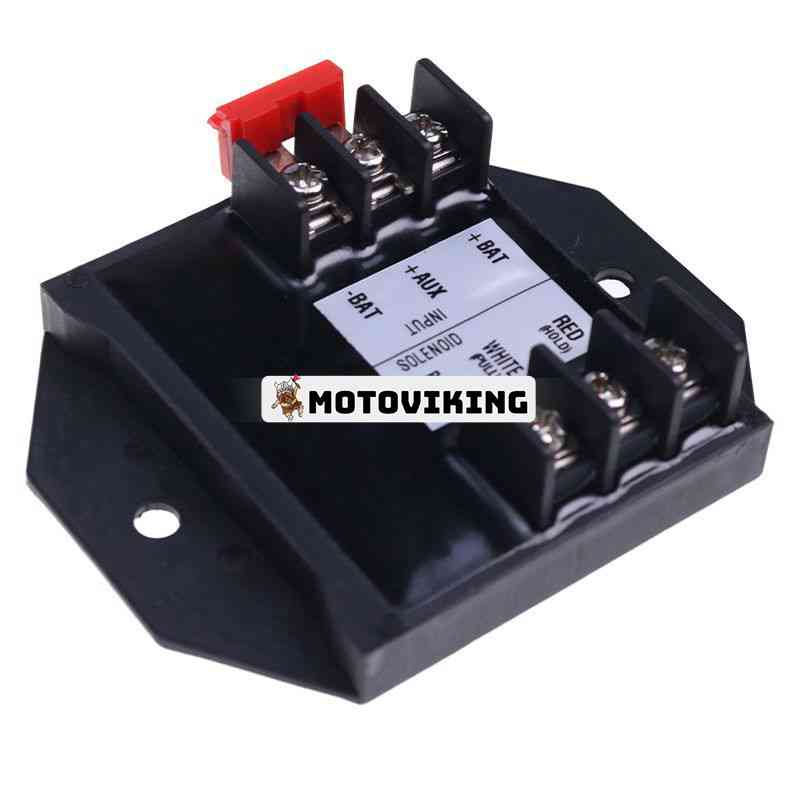

Trombetta S500-A50 Elektronisches Steuermodul 12/24 Volt

Trombetta S500-A50 Elektronisches Steuermodul 12/24 Volt
Artikelnummer:
S500-A50, S500A50
Anwendungen:
Die elektronische Steuerung S500-A50 von Trombetta ist ein spezielles Modul, das die Leistung der Magnetspulen durch Erhöhung der Leistungskapazität und Reduzierung der Betriebstemperatur verbessern soll. Einige Anwendungen erfordern eine hohe Leistungskapazität in einem relativ kleinen Paket. Um diese Lösung zu erreichen, wurden Magnetspulen typischerweise mit einer zweiteiligen Spule konstruiert: einer „Hochstrom-Anzugsspule“ und einer „Niedrigstrom-Haltespule für Dauerbetrieb“. Bei dieser Lösung musste die „Rückzugsspule mit hohem Strom“ elektrisch getrennt werden, nachdem der Magnet zurückgezogen war, und nur die „Haltespule mit niedrigem Strom“ musste unter Spannung bleiben. Beim Modul S500-A50 ist es nicht erforderlich, die „Hochstrom-Rückzugsspule“ nach dem Einfahren des Magneten zu trennen. Das Modul ist für den ordnungsgemäßen Betrieb mit entweder einer Zweiabschnitts- oder einer Einabschnitts-Spule wie folgt ausgelegt: Wenn das Modul mit Strom versorgt wird, liefert es die volle Spannung an die Magnetspule(n). Nach der Aktivierungszeit reduziert das Modul die Ausgangsspannung zum Magneten für den Dauerbetrieb auf 13 % – 16 % der Eingangsspannung. Dieser reduzierte Spannungspegel wird an die Spule bzw. Spulen angelegt, bis der Strom entfernt wird. Durch die Flexibilität, entweder mit Zweiabschnitts- oder Einabschnitts-Spulen arbeiten zu können, kann das Modul als Ersatz für ältere Relaismodule verwendet werden. Das Modul benötigt keinen zusätzlichen Schütz für 24V Anwendungen. MurCal ist ein autorisierter Vertriebshändler für Trombetta-Produkte. Als zugelassener und autorisierter Vertriebshändler lagert MurCal jede Produktbestellung aus unserem Lager in Palmdale, Kalifornien, und versendet sie. MurCal bietet Anwendungs- und Produktsupport vor und nach dem Verkauf. Unsere technischen Vertriebsmitarbeiter im Innendienst wurden von Trombetta geschult und verfügen über das nötige Fachwissen um Ihre Fragen zu beantworten. Wenn Sie eine wichtige Kaufentscheidung treffen, sollten Sie unbedingt das Unternehmen berücksichtigen, das den werkseitig autorisierten Verkauf und Service von Trombetta durchführt.
Spezifikation:
S500-A50 elektronisches Steuermodul, 12/24 Volt
Elektronische Magnetspulensteuerungen regeln die Menge des elektrischen Antriebs, der während des Einfahrens und/oder Haltens der Magnetspule auf die Spule ausgeübt wird, um die Magnetspulenleistung zu optimieren.
Mit dem Modul S500-A50 können Sie Magnetspulen mit einer oder zwei Spulen in Ihre Anwendungen integrieren. Das Modul akzeptiert Ihren 2- oder 3-adrigen Schalteingang (12V oder 24V) und wendet diesen Eingang auf den Magneten an
