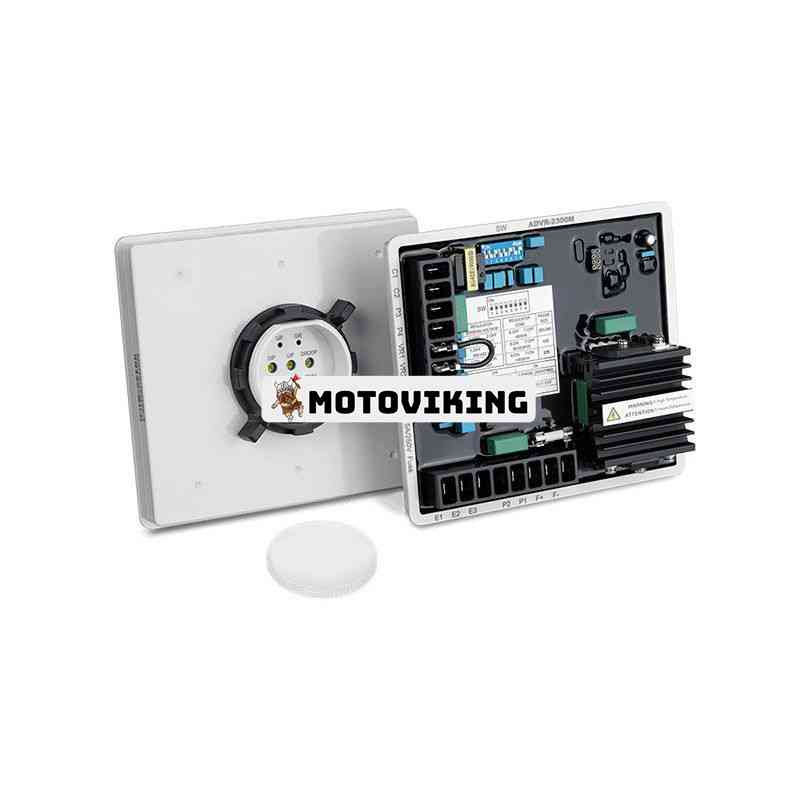

McPherson Controls ADVR-2200M Hybrid Digital Analog Generator Spannungsregler Austausch
Hinweis: ADVR-2300M ersetzt ADVR-2200M
Artikelnummer:
ADVR2200M, ADVR-2200M, ADVR-2300M, ADVR2300M
Siehe Einzelheiten:
Sensoreingang:
Stromspannung
220 bis 600 Vac, 1- oder 3-phasig wählbar
Frequenz
50/60 Hz wählbar
Leistungsaufnahme:
Stromspannung
60 bis 300 V Wechselstrom, 1-phasig
Frequenz
50 bis 500 Hz
Erregerleistung:
Stromspannung
Kontinuierlich 125 VDC bei 220 VAC Eingang
Aktuell
Kontinuierlich 3,5 A
Intermittierend 7A für 10 Sekunden
Widerstand
≧ 18 Ohm bei 110 Vac Stromeingang
≧ 36 Ohm @ Stromeingang 220 Vac
Belastung in Shunt- und PMG-Leitungen:
550 VA bei 110 VAC Eingang
1100 VA bei Stromeingang 220 Vac
Spannungsregelung:
< +/-0,5 % (bei 4 % Motorsteuerung)
Spannung aufbauen:
Restspannung am AVR-Anschluss > 5 Vac bei 25 Hz
Übererregungsschutz:
Inverse Zeit 125 +/-5 Vdc @ Stromeingang 220 Vac
Externe Spannungseinstellung:
Max. +/-5 % @ 500 Ohm 1 Watt Potentiometer
Max. +/-10 % @ 1000 Ohm 1 Watt Potentiometer
Statischer Leistungsverlust:
Max. 12 Watt
EMI-Dämpfung:
Interne Filterung elektromagnetischer Störungen
Sanftanlauf-Rampenzeit:
4 Sekunden +/-10 %
Thermische Spannungsdrift:
< 3% im Temperaturbereich -40 bis +70 °C
Analogeingang:
Eingangswiderstand > 2 kΩ
Max. Eingang +/-5 Vdc oder +10 Vdc
Empfindlichkeit 1 VDC für 2,5 % Generatorspannung
Quadratur-Droop-Eingang:
CT 1A/5A > 5VA (DIP-Schaltereinstellung)
Empfindlichkeit, max. +/-7 % bei PF +/-0,7
Unterfrequenzschutz (Werkseinstellung):
Das 50 Hz-System setzt den Kniepunkt auf 45 Hz vor
Das 60 Hz-System setzt den Kniepunkt auf 55 Hz vor
Umfeld:
Betriebstemperatur
-40 bis +70°C
Lagertemperatur
-40 bis +85°C
Relative Luftfeuchtigkeit
Max. 95 %
Vibration
5,5 Gs bei 60 Hz
AVR-Steuerungsfunktionen:
VOLT
Spannungsanpassung
GREIFEN
Stabilitätseinstellung
U/F
Einstellung unterhalb des Frequenzschutz-Kniepunkts
SINKEN
Freigabeeinstellung
TRIMMEN
Analoge Eingangseinstellung
TAUCHEN
Spannungsabfalleinstellung
Anzeige-LED:
O/E-LED
Übererregungsschutzanzeige
U/F-LED
Unterfrequenzschutzanzeige
Dimension:
150,0 (L) x 135,0 (B) x 55,5 (H) mm
5,91 (L) x 5,31 (B) x 2,19 (H) Zoll
Gewicht:
470 g +/-2 %
1,04 Pfund +/-2 %
