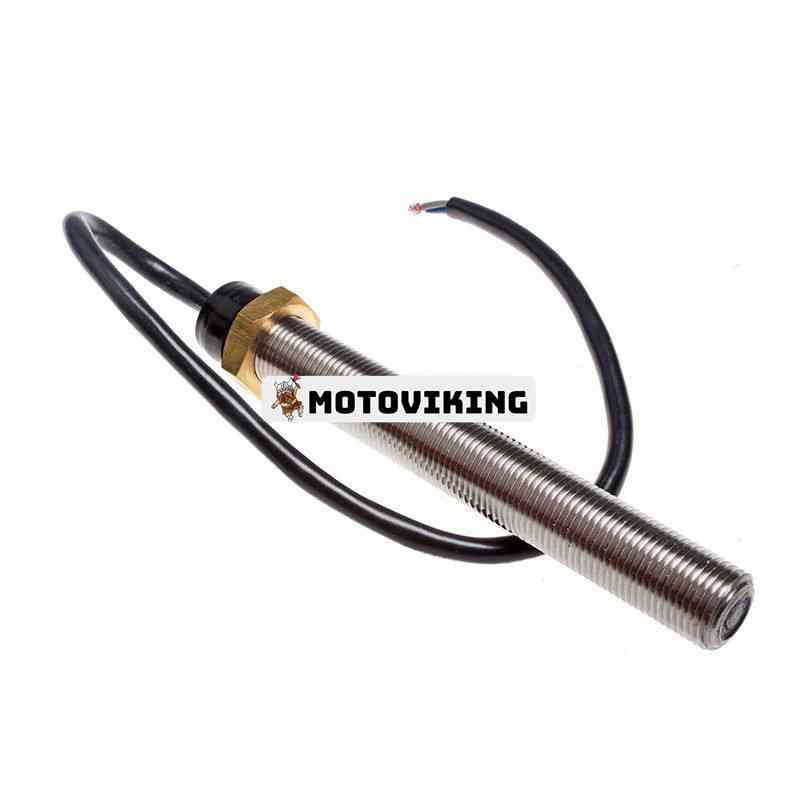

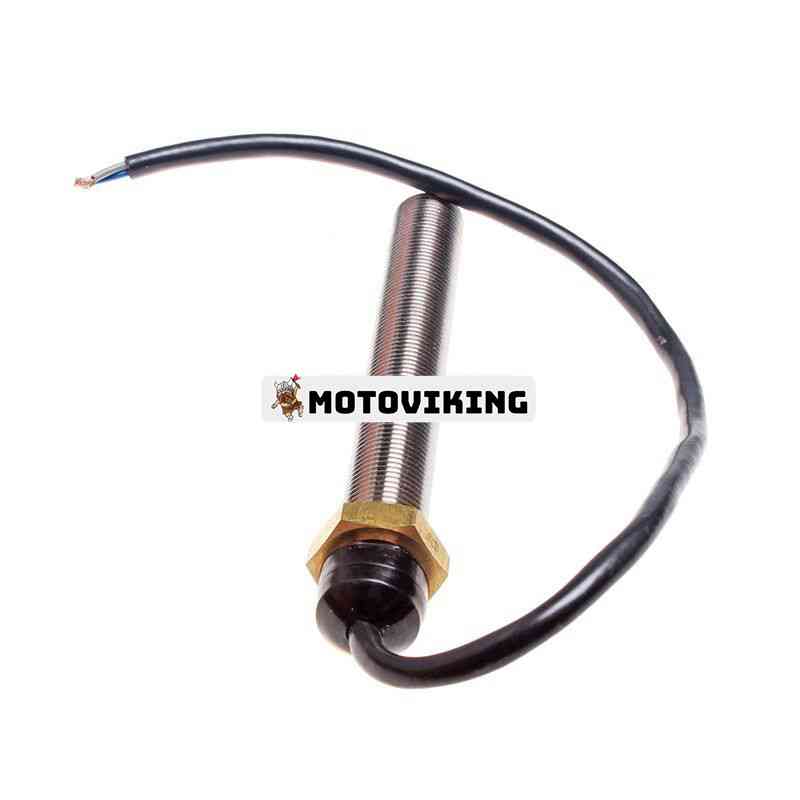

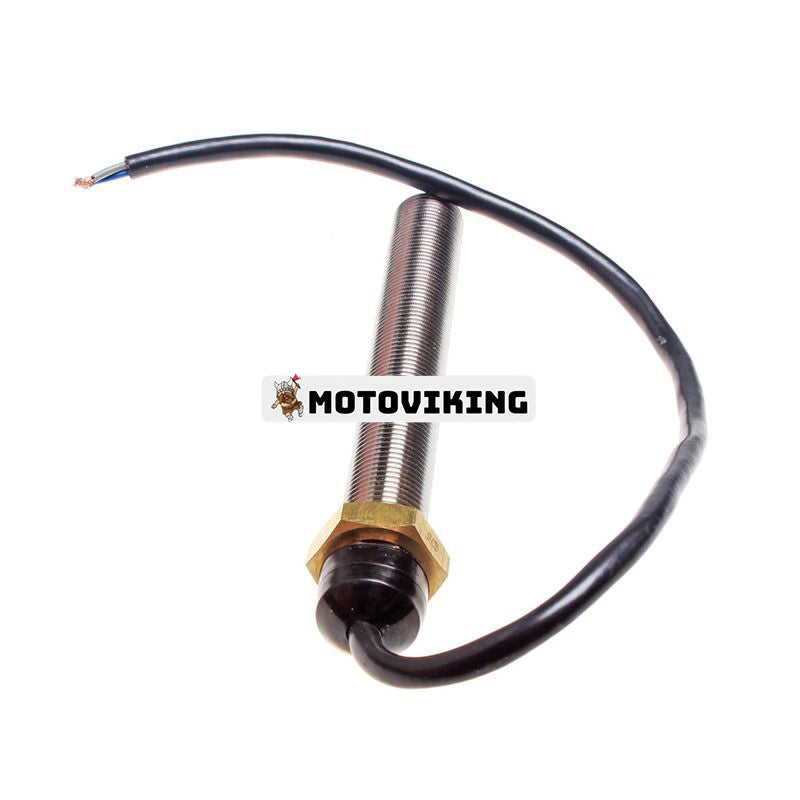

Magnetischer Aufnehmer MSP676 Drehzahlsensor Generatorteile
Artikelnummer: MSP676
Einführung:
Drehgeschwindigkeitssensor,
Geschwindigkeitssensor,
Generatorsensoren
Artikel: MSP676
Tonabnehmerlänge: 5,00"
Kabellänge: 4,625"
Kabellänge: 12,00"
Gewindegröße: 5/8-18 UNF-2A
Bohrergröße: 37/64
Anwendung:
1. Der magnetische Drehzahlsensor ist im Getriebegehäuse oder Schwungradgehäuse des Motors montiert.
2. Das Gewindeloch für den Drehzahlsensor sollte senkrecht zur Kurbelwellenmittellinie und mittig über dem Zahnkranz liegen.
3. Es sollte eine spitze Oberfläche vorhanden sein, die eine ebene Fläche zur Verankerung der Kontermutter bietet.
4. Bei ausgeschaltetem Motor den Tachometer hineinschrauben, bis er einen Zahnradzahn berührt, dann eine 3/4-Umdrehung herausdrehen und mit der Kontermutter fixieren.
5. Jeder Eisenschalter kann verwendet werden, solange die Frequenz und Amplitude des resultierenden Signals den Spezifikationen der Geschwindigkeitsregelung entsprechen.
6. Die Kabel sollten auf der gesamten Länge vom magnetischen Drehzahlsensor bis zur Steuereinheit verdrillt sein.
7. Kabel müssen möglicherweise abgeschirmt werden, wenn sie länger als 3 m (10 Fuß) sind oder wenn externe Störungen vorhanden sind.
8. Schließen Sie keines der Kabel des Geschwindigkeitssensors an etwas anderes als die verwendete Geschwindigkeitssteuereinheit an. Auf der Seite des Drehzahlsensors darf die Abschirmung nicht angeschlossen werden.
