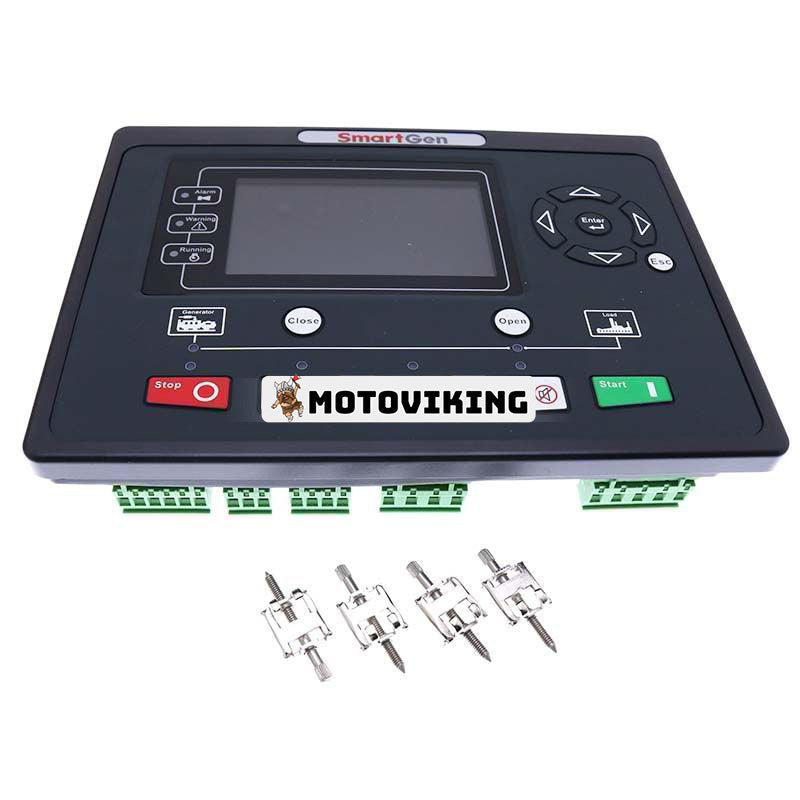

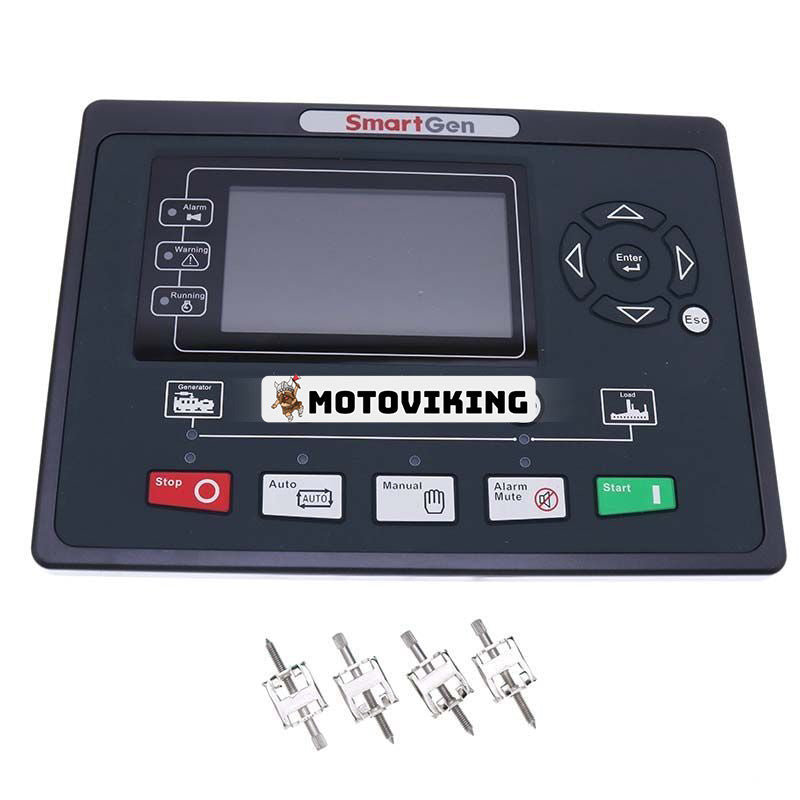

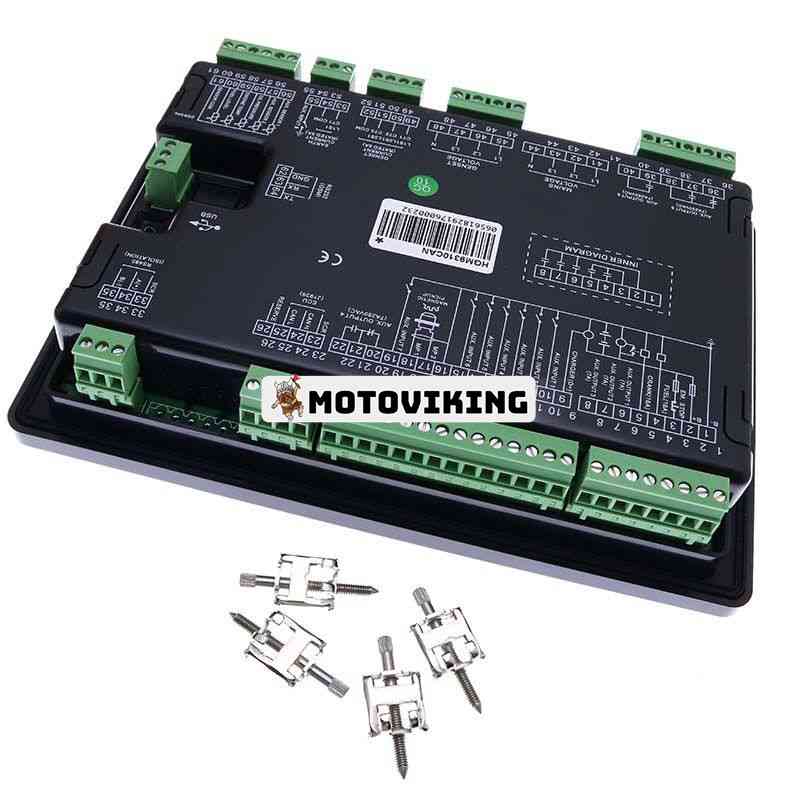

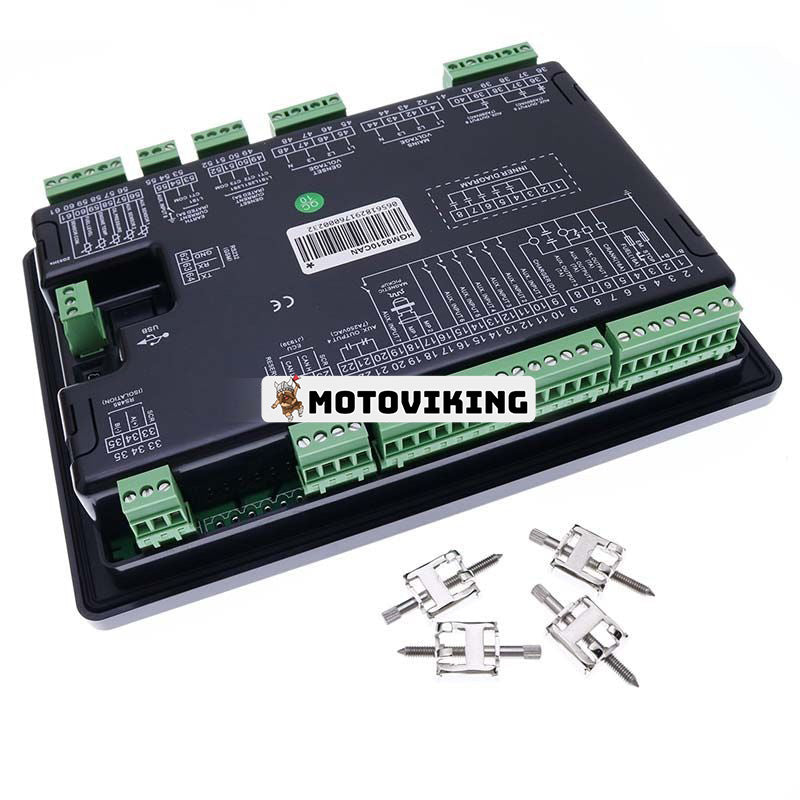

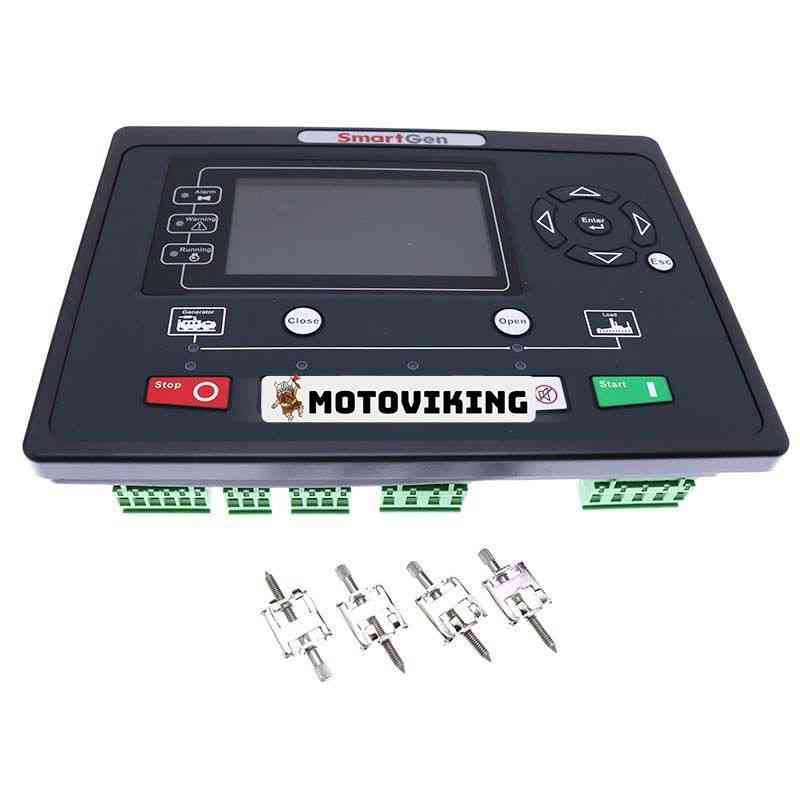

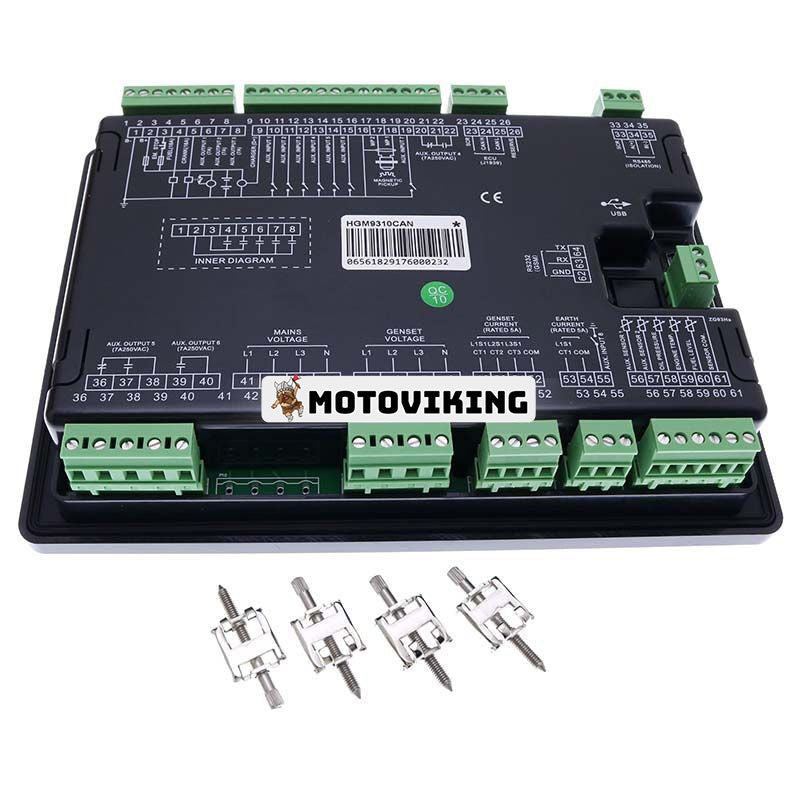

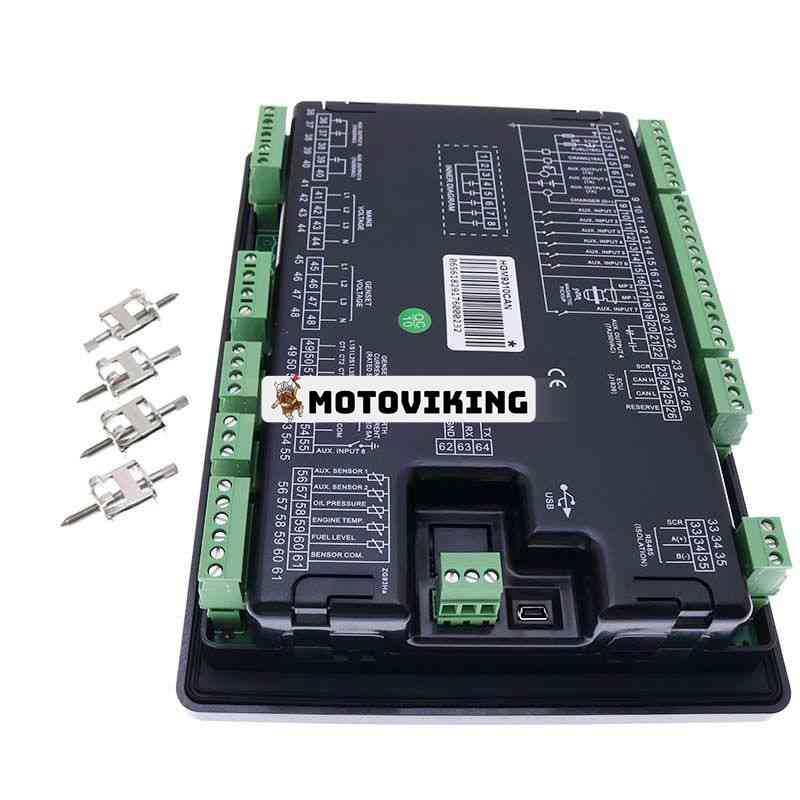

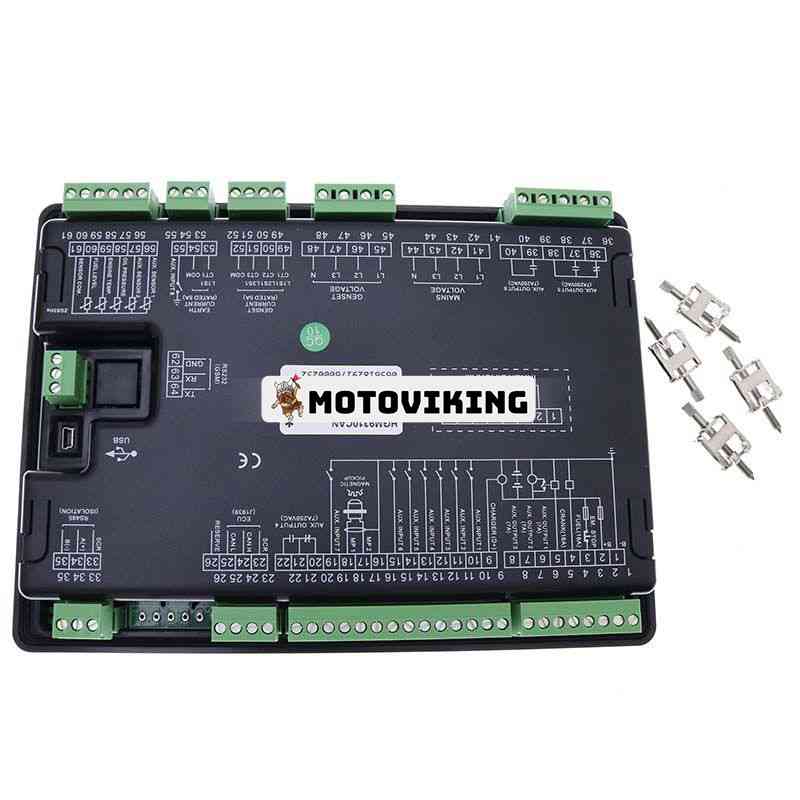

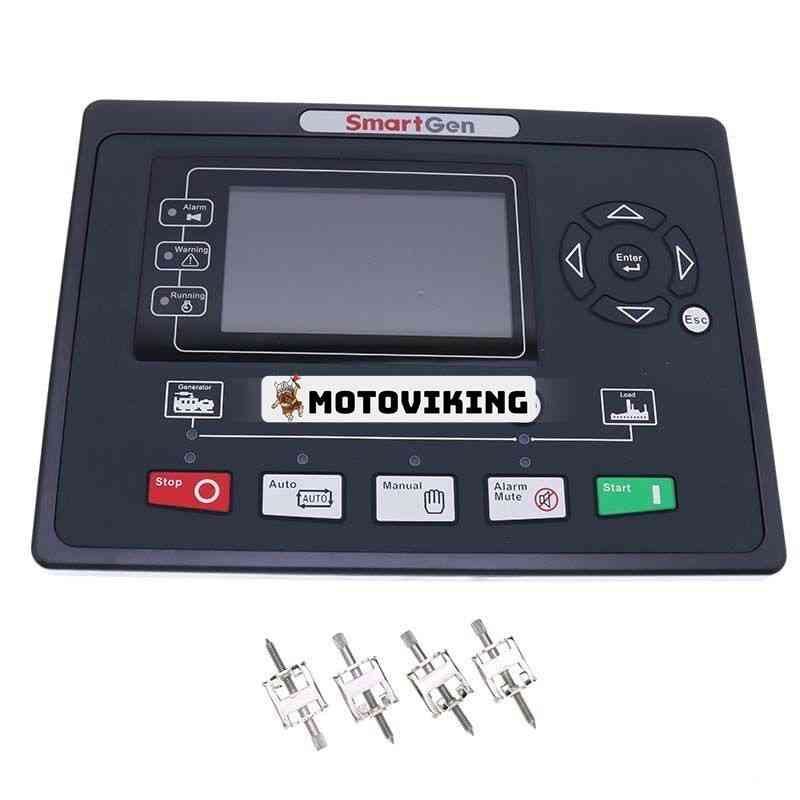

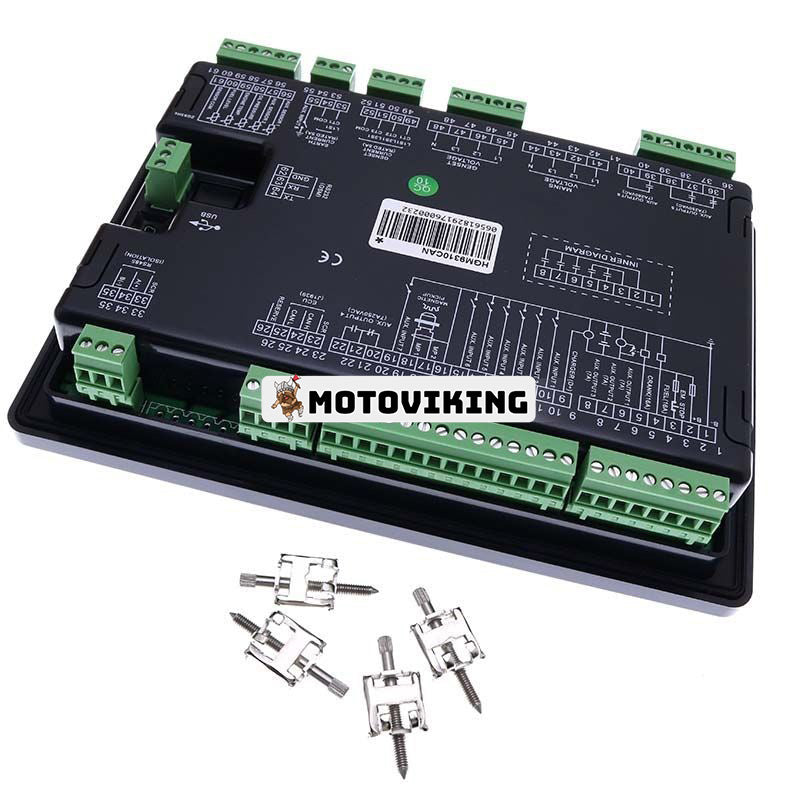

Genset-Controller HGM9310 MPU für Smartgen

Genset-Controller HGM9310 MPU für Smartgen
Generatorsteuerungen der Serie HGM93XX MPU(CAN) werden zur Generatorautomatisierung und zur Überwachung von Generatorsatz-Steuerungssystemen verwendet, um automatischen Start/Stopp, Datenmessung, Alarmschutz und „drei Fernbedienungen“ (Fernsteuerung, Fernmessung und Fernkommunikation) zu erreichen. Der Controller verfügt über ein großes Flüssigkristalldisplay (LCD) und eine wählbare Benutzeroberfläche in Chinesisch, Englisch oder anderen Sprachen mit einfacher und zuverlässiger Bedienung.
Die automatischen Generatorregler HGM93XX MPU(CAN) verwenden 32-Bit-Mikroprozessortechnologie mit präziser Parametermessung, Festwerteinstellung, Zeiteinstellung, Schwellenwerteinstellung usw. Die meisten Parameter können über das Bedienfeld an der Vorderseite konfiguriert werden. Alle Parameter können mithilfe eines PCs (über den USB-Anschluss) eingestellt und über den RS485-Anschluss angepasst und überwacht werden. Aufgrund seiner kompakten Struktur, der fortschrittlichen Schaltkreise, der einfachen Anschlüsse und der hohen Zuverlässigkeit ist es für alle Arten von automatischen Generatorsteuerungssystemen geeignet.
Leistung und Funktionen:
HGM9310MPU (CAN), wird für einzelne Automatisierungssysteme verwendet, der automatische Start/Stopp des Geräts erfolgt über ein Fernsignal.
HGM9320MPU(CAN), verfügt über alle Funktionen von HGM9310MPU(CAN) sowie über eine automatische Netzausfallfunktion (AMF), besonders gut geeignet für einzelne Automatisierungssysteme, die Netz und Generator umfassen.
Haupteigenschaften:
Mit ARM-basiertem 32-Bit-SCM, hoher Hardwareintegration und zuverlässiger;
480 x 272 TFT-LCD mit Hintergrundbeleuchtung, mehrsprachige Benutzeroberfläche (einschließlich Englisch, Chinesisch oder andere Sprachen) vor Ort wählbar, was die Inbetriebnahme für das Fabrikpersonal bequem macht;
Verbesserte Abrieb- und Kratzfestigkeit des LCD dank hartem Bildschirmacryl;
Silikonplatte und Drucktasten für bessere Funktion in Umgebungen mit hohen Temperaturen;
RS485-Kommunikationsanschluss ermöglicht Fernsteuerung, Fernmessung und Fernkommunikation über das ModBus-Protokoll (RS485-Kommunikationsanschluss erforderlich);
Ausgestattet mit SMS-Funktion (Short Message Service). Bei einem Alarm des Generatoraggregats kann die Steuerung automatisch Kurznachrichten per SMS an max. 5 Telefonnummern. Darüber hinaus kann der Generatorstatus per SMS überprüft und gesteuert werden (GSM-Anschluss erforderlich).
Ausgestattet mit einem CANBUS-Anschluss und kann mit J1939-Generatorsätzen kommunizieren. Sie können nicht nur häufig verwendete Daten (wie Wassertemperatur, Öldruck, Geschwindigkeit, Kraftstoffverbrauch usw.) der ECU-Maschine überwachen, sondern auch Start, Stopp, Geschwindigkeitserhöhung und Geschwindigkeitsverringerung über den CANBUS-Anschluss steuern (CANBUS-Anschluss wird benötigt);
Geeignet für 3-Phasen-4-Leiter-, 3-Phasen-3-Leiter-, einphasige 2-Leiter- und 2-Phasen-3-Leiter-Systeme mit einer Spannung von 120/240 V und einer Frequenz von 50/60 Hz;
Erfasst und zeigt dreiphasige Spannung, Strom, Leistungsparameter und Frequenz des Generators oder Stromnetzes an;
Für das Netz verfügt der Controller über Funktionen zur Erkennung von Über- und Unterspannung, Über- und Unterfrequenz, Phasenverlust und falscher Phasenfolge. Für den Generator verfügt der Regler über Funktionen für Über- und Unterspannung, Über- und Unterfrequenz, Phasenverlust, Phasenfolgefehler, Über- und Rückleistung sowie Überstrom.
3 feste analoge Sensoren (Temperatur, Öldruck und Kraftstoffstand);
2 flexible Sensoren als Temperatursensor, Öldrucksensor oder Füllstandssensor einstellbar;
Präzise Messung und Anzeige von Motorparametern;
Schutz: automatischer Start/Stopp des Generatorsatzes, ATS-Steuerung (Auto Transfer Switch) mit perfekter Fehleranzeige und Schutzfunktion;
Alle Ausgangsports sind Relaisausgänge.
Parametereinstellung: Parameter können geändert und im internen FLASH-Speicher gespeichert werden und gehen auch bei einem Stromausfall nicht verloren; die meisten davon können über die Vorderseite des Controllers eingestellt werden und alle können mit einem PC über die USB- oder RS485-Anschlüsse geändert werden;
Weitere Kurventypen für Temperatur, Öldruck und Kraftstoffstand können direkt verwendet werden und Benutzer können die Sensorkurven selbst definieren.
Mehrere Kurbelwellentrennungsbedingungen (Generatorfrequenz, Drehzahlsensor, Öldruck) sind optional;
Großer Stromversorgungsbereich DC (8–35) V, geeignet für verschiedene Starterbatteriespannungsumgebungen;
Ereignisprotokoll, Echtzeituhr, zeitgesteuerter Start und Stopp des Generators (kann so eingestellt werden, dass der Generator einmal pro Tag/Woche/Monat gestartet wird, unabhängig davon, ob er belastet ist oder nicht);
Mit der SPS-Funktion (speicherprogrammierbare Steuerung) können bestimmte Funktionen vom Benutzer definiert werden.
Login-Hintergrund und Anzeigedauer sind benutzerdefiniert;
Einsetzbar an Pumpenaggregaten und als Anzeigeinstrument (Anzeige und Alarm werden nur aktiviert, Relais ist gesperrt);
Mit Wartungsfunktion. Es können Aktionen (Warnung oder Abschaltung) bei Ablauf der Wartungszeit festgelegt werden;
Für alle Parameter wird eine digitale Einstellung anstelle der herkömmlichen analogen Modulation mit einem normalen Potentiometer verwendet, was für mehr Zuverlässigkeit und Stabilität sorgt.
Wasserdichtigkeitsstufe IP55 durch Gummidichtung zwischen Reglergehäuse und Bedienfeld.
Für alle Parameter wird eine digitale Einstellung anstelle der herkömmlichen analogen Modulation mit einem normalen Potentiometer verwendet, was für mehr Zuverlässigkeit und Stabilität sorgt.
Metallbefestigungsklemmen ermöglichen eine optimale Verwendung in Umgebungen mit hohen Temperaturen.
Modularer Aufbau, selbstverlöschendes ABS-Kunststoffgehäuse, steckbare Anschlussklemmen und integrierte Installationsmethode; Kompakte Struktur mit einfacher Montage.
Kumulierte Gesamtlaufzeit und gesamte elektrische Energie für A und B. Benutzer können sie auf 0 zurücksetzen und den Wert erneut akkumulieren, sodass Benutzer den Gesamtwert ganz einfach nach Wunsch berechnen können.
Artikel: Inhalt
Betriebsspannung: DC 8,0 V bis DC 35,0 V, kontinuierliche Stromversorgung.
Stromverbrauch: <4W (Standby ≤2W)
Generator-Eingangsbereich:
Dreiphasig, 4-adrig: AC15 V – AC360 V (Phase – N)
Dreiphasig, dreiadrig: AC30 V – AC620 V (Phase-Phase)
Einphasig, 2-adrig: AC15V – AC360V (Ph-N)
2-Phasen, 3-Leiter: AC15V – AC360V (Phase-N)
Generatorfrequenz: 50Hz/60Hz
Drehzahlsensorspannung: 1,0V bis 24,0V (RMS)
Geschwindigkeitssensorfrequenz: 10.000 Hz (max.)
Startrelaisausgang: 16A DC28V Leistungsausgang
Kraftstoffrelaisausgang: 16A DC28V Versorgungsausgang
Hilfsrelaisausgang (1): 7A DC28V Versorgungsausgang
Hilfsrelaisausgang (2): 7A DC28V Versorgungsausgang
Hilfsrelaisausgang (3): 7A DC28V Versorgungsausgang
Hilfsrelaisausgang (4): 7A AC250V spannungsfreier Ausgang
Hilfsrelaisausgang (5): 7A AC250V spannungsfreier Ausgang
Hilfsrelaisausgang (6): 7A AC250V spannungsfreier Ausgang
Gehäuseabmessungen: 237 mm x 172 mm x 45 mm
Tafelausschnitt: 214 mm x 160 mm
CT Sekundär: 5A bewertet
Arbeitsbedingungen Temperatur: (-25~+70)°C; Luftfeuchtigkeit: (20~93)%RH
Lagerbedingungen Temperatur: (-25~+70)°C
Schutzgrad: IP55-Dichtung
Isolationsintensität:
Legen Sie zwischen dem Hochspannungsanschluss und dem Niederspannungsanschluss eine Wechselspannung von 2,2 kV an.
Der Leckstrom beträgt innerhalb von 1 Minute nicht mehr als 3 mA.
