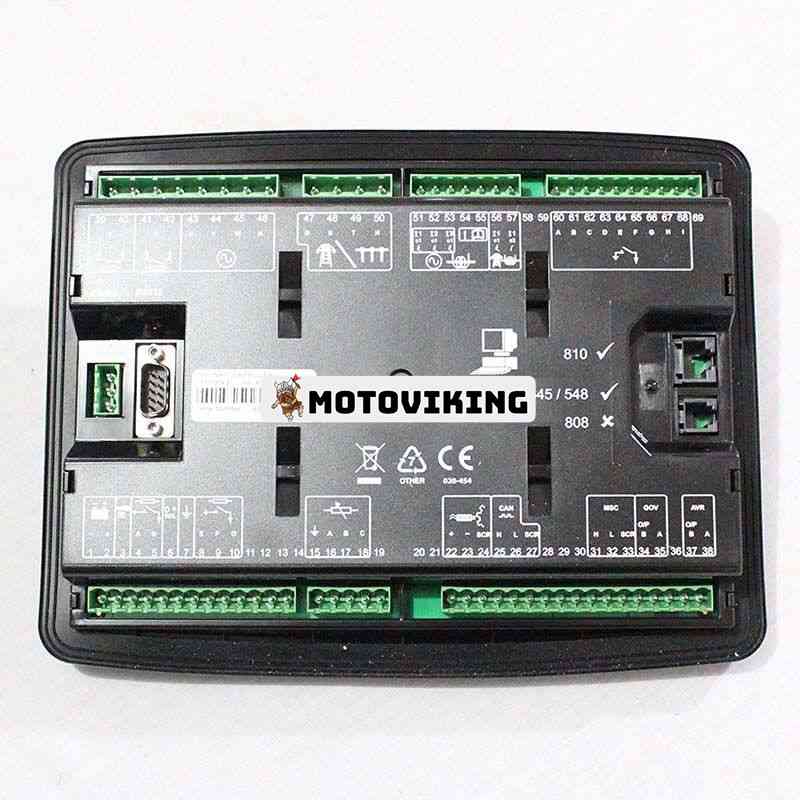

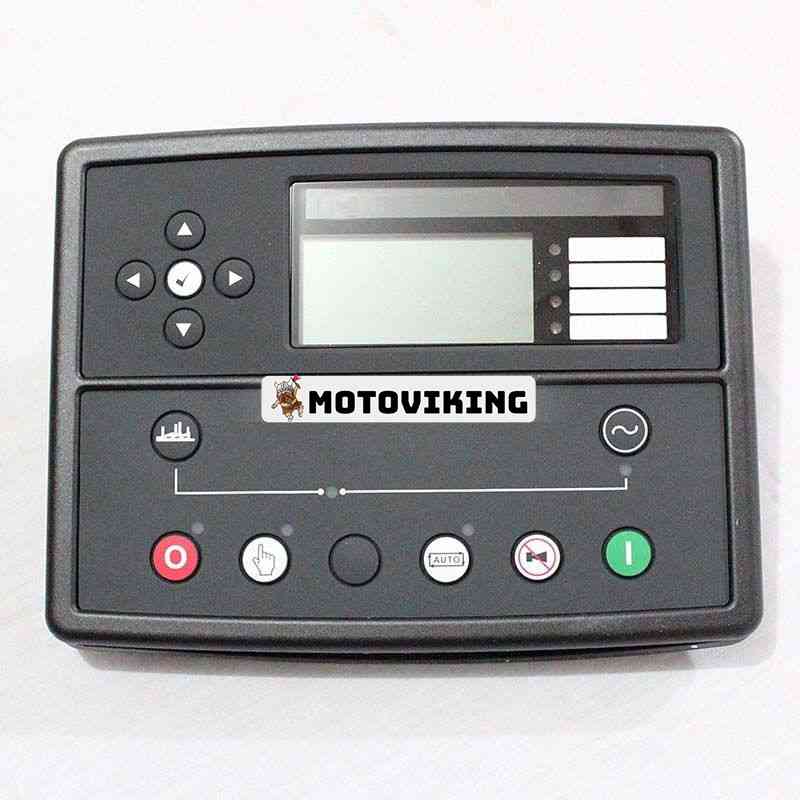

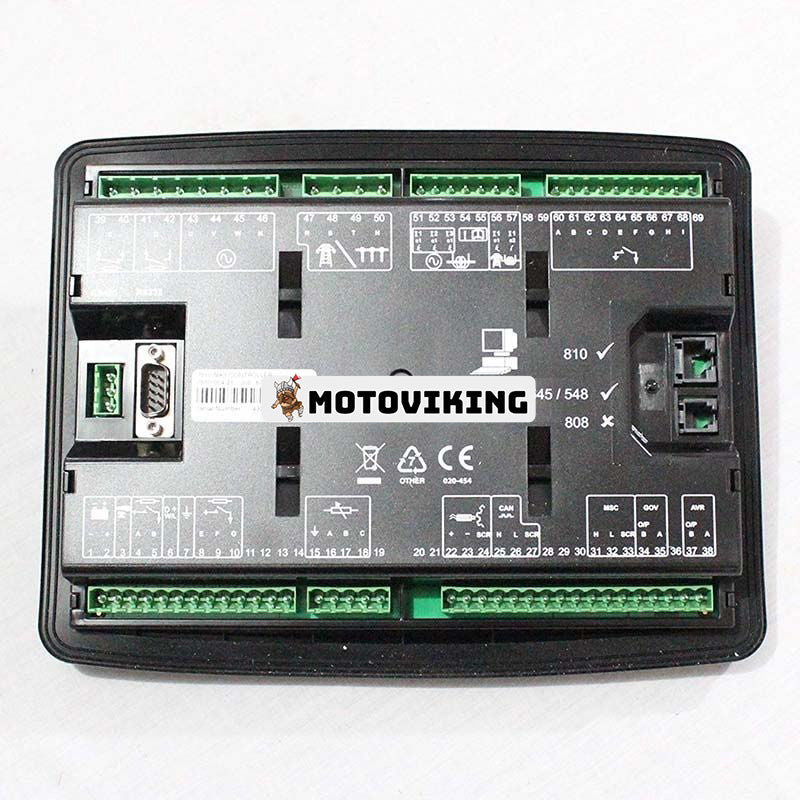

Aftermarket Deep Sea DSE7510 Generator-Controller Autostart-Steuermodul
Siehe Einzelheiten:
Das DSE7510 ist ein automatisches Motorsteuerungsmodul, das eine erweiterte Lastverteilungsfunktion für Diesel- und Gasgeneratoren mit elektronischen und nicht-elektronischen Motoren bietet.
Zu den Lastverteilungsfunktionen des Moduls gehören die automatische Synchronisierung mit integriertem Synchroskop und die Abschaltung bei totem Bus. Direkte und flexible Ausgänge des Moduls ermöglichen den Anschluss an die gängigsten Drehzahlregler und automatischen Spannungsregler (AVRs).
Das DSE7510 ist ein hochentwickeltes Modul, das eine breite Palette von Motorparametern überwacht. Es gibt Motorabschaltungen, Warnungen und Informationen zum Motorstatus auf dem LCD-Bildschirm mit Hintergrundbeleuchtung, durch leuchtende LEDs, auf einem Remote-Computer, durch akustische Alarme und per SMS-Benachrichtigungen (GSM-Modem erforderlich) bekannt. Das Modul verfügt über RS232- und RS485-Anschlüsse sowie dedizierte Anschlüsse für die Systemerweiterung
DC-VERSORGUNG
DAUERSPANNUNG
8 V bis 35 V kontinuierlich
KURBELUNTERBRECHUNG
Kann 0 V für 50 ms überstehen, vorausgesetzt, die Stromversorgung lag vor der Unterbrechung bei mindestens 10 V und die Spannung kehrt auf 5 V zurück. Dies wird ohne interne Batterien erreicht.
MAXIMALER BETRIEBSSTROM
460 mA bei 12 V, 245 mA bei 24 V
MAXIMALER STANDBY-STROM
375 mA bei 12 V, 200 mA bei 24 V
LADEFEHLER/ERREGUNGSBEREICH
0 V bis 35 V
AUSGABEN
AUSGANG A (KRAFTSTOFF)
15 A DC bei Versorgungsspannung
AUSGANG B (START)
15 A DC bei Versorgungsspannung
AUSGÄNGE C und D
8 A 250 V (spannungsfrei)
HILFSAUSGÄNGE E,F,G
2 A DC bei Versorgungsspannung
GENERATOR
SPANNUNGSBEREICH
15 V – 333 V Wechselstrom (L – N)
FREQUENZBEREICH
3,5 Hz bis 75 Hz
MAGNETISCHE AUFHÄNGUNG
SPANNUNGSBEREICH
+/- 0,5 V bis 70 V
FREQUENZBEREICH
10.000 Hz (maximal)
EINGEBAUTES REGLERSYSTEM
Vollständig isoliert
Minimale Lastimpedanz: 1000Ω
Verstärkungsspannung 0 V - 10 V DC
Offsetspannung +/- 10 V DC
EINGEBAUTES AVR-CONTROLLER
Vollständig isoliert
Minimale Lastimpedanz: 1000Ω
Verstärkungsspannung 0 V - 10 V DC
Offsetspannung +/- 10 V DC
MESSEN
GESAMT
240 mm x 172 mm x 57 mm
9,4" x 6,8" x 2,2"
PLATTENAUSSCHNITT
220 mm x 160 mm
8,7" x 6,3"
MAXIMALE PLATTENDICKE
8 mm
0,3 Zoll
