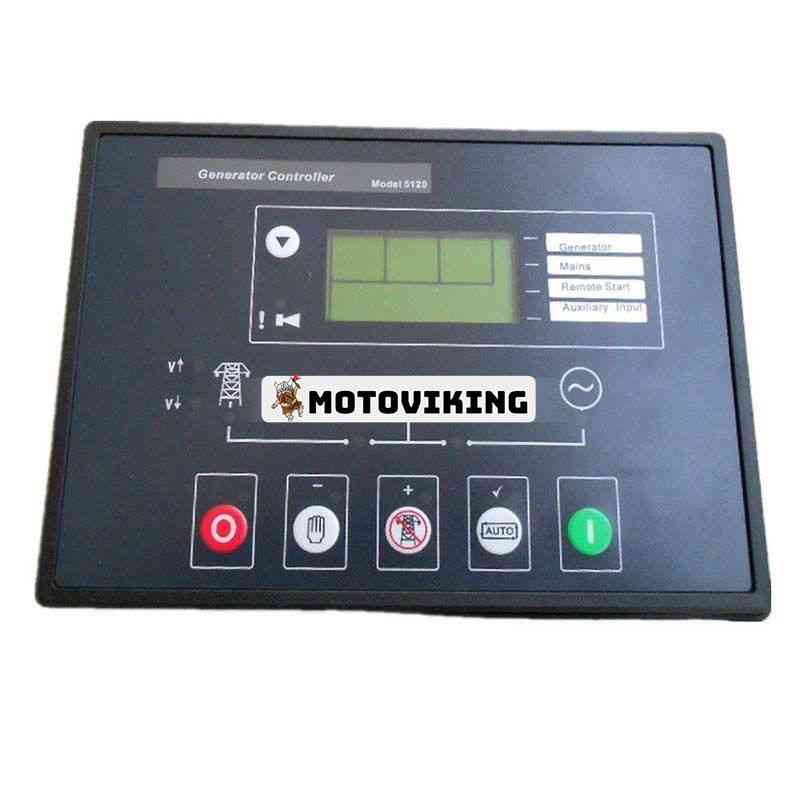

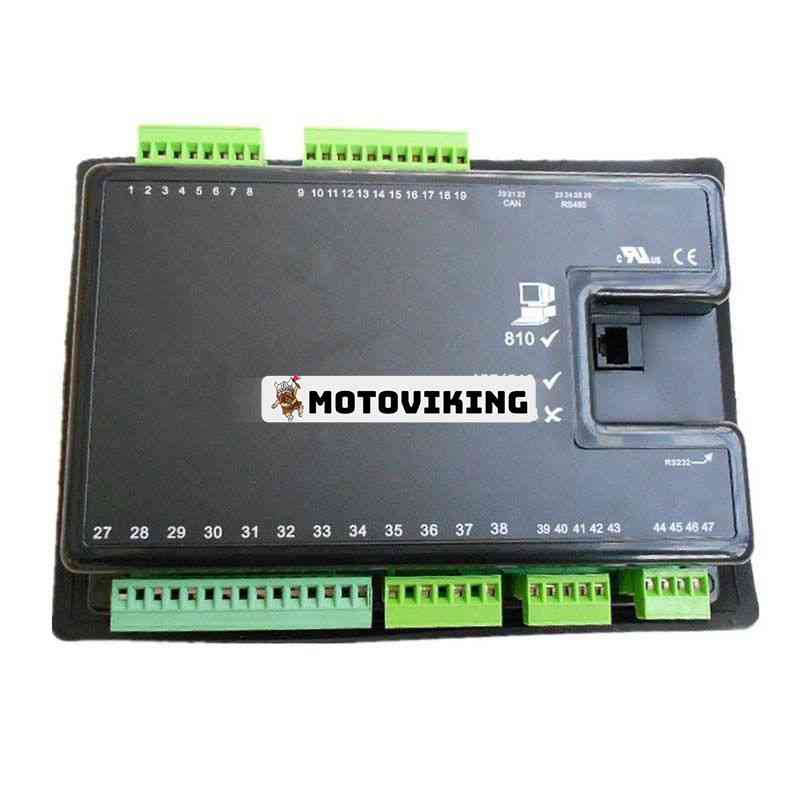

Aftermarket Deep Sea DSE5120 Generator-Steuermodul-Bedienfeld

Aftermarket Deep Sea DSE5120 Generator-Steuermodul-Bedienfeld
Siehe Einzelheiten:
Generator-Steuergerät 5120
Das Modell 5120 ist ein Steuermodul zur automatischen Netztrennung und verfügt über alle Funktionen des BC5110 sowie die Möglichkeit, die Netzstromversorgung zu überwachen. Wenn ein Stromausfall erkannt wird, startet das Modul automatisch das Generatoraggregat. Sobald die Stromzufuhr wiederhergestellt ist, weisen Sie den Generator an, anzuhalten.
Dedizierte Ausgänge ermöglichen die Steuerung sowohl des Stromnetzes als auch des Generators. Diese Funktion wird mit der integrierten Netzversorgung kombiniert.
Hauptmerkmale
1. Mikrocomputersteuerung
2. automatisch aktiviert, die Abschaltung
3. Echtzeitanzeige
4. Visualisierung von Polizeistaatsgrafiken
5. Schnellinformationsanzeigegerät
6. LED- und LCD-Alarmanzeigen
7. Programmierbarer Relaisausgang
Steuerungsfunktionen
1. Notfallparkkontrolle
2. Automatisches Autokennzeichen
3. Startverzögerungssteuerung
4. Lokal manuell starten/herunterfahren
5. Automatischer Start/Stopp per Fernbedienung
6. Vorwärmen, vorgeregeltes Öl
7. Kältemaschine, Parkplatz für Strom
8. ATS-Schaltersteuerung
Daten anzeigen
1. Generatordrehzahl
2. Batteriespannung
3. Motoröldruck
4. Motorwassertemperatur
5. Einheitsausgangsfrequenz für den Austausch generieren
6. Betriebszeit des Generatorsatzes
7. Lastphase Wechselstrom
8. Phasenspannung ändern
Stromversorgung: 8 bis 35 VDC kontinuierlich
Spannungsabfall beim Einschalten: Kann 0 V für 50 ms überstehen, vorausgesetzt, die Stromversorgung betrug vor der Ausgabe mindestens 10 V und die Stromversorgung kehrt auf 5 V zurück, ohne dass interne Batterien erforderlich sind.
Maximaler Strom: Betrieb 320 mA bei 12 V, 215 mA bei 24 V; Standby 175 mA bei 12 V, 95 mA bei 24 V
Starterrelaisausgang: 16 Ampere Gleichstrom bei Versorgungsspannung.
Kraftstoffrelaisausgang: 16 Ampere Gleichstrom bei Versorgungsspannung.
Hilfsrelaisausgänge: 5 Ampere Gleichstrom bei Versorgungsspannung.
Ladefehler/Erregungsbereich 0 V bis 35 V
Generator-Eingangsbereich: 15 V (Ph-N) bis 300 V (Ph-N) 3-Phasen-4-Leiter-Wechselstrom (+20 %)
Generator-Eingangsfrequenz: 50 - 60 Hz bei Nenndrehzahl des Motors (Minimum: 15 V AC Ph-N)
Magnetische Pickup-Spannung Eingangsbereich: +/- 0,5 V bis 70 V Spitze
Magnetische Eingangsfrequenz: 10.000 Hz (max.) bei Nenndrehzahl des Motors
Betriebstemperaturbereich: -30 bis +70°C
Plattenausschnitt: 220 mm x 160 mm (8,7” x 6,3”)
