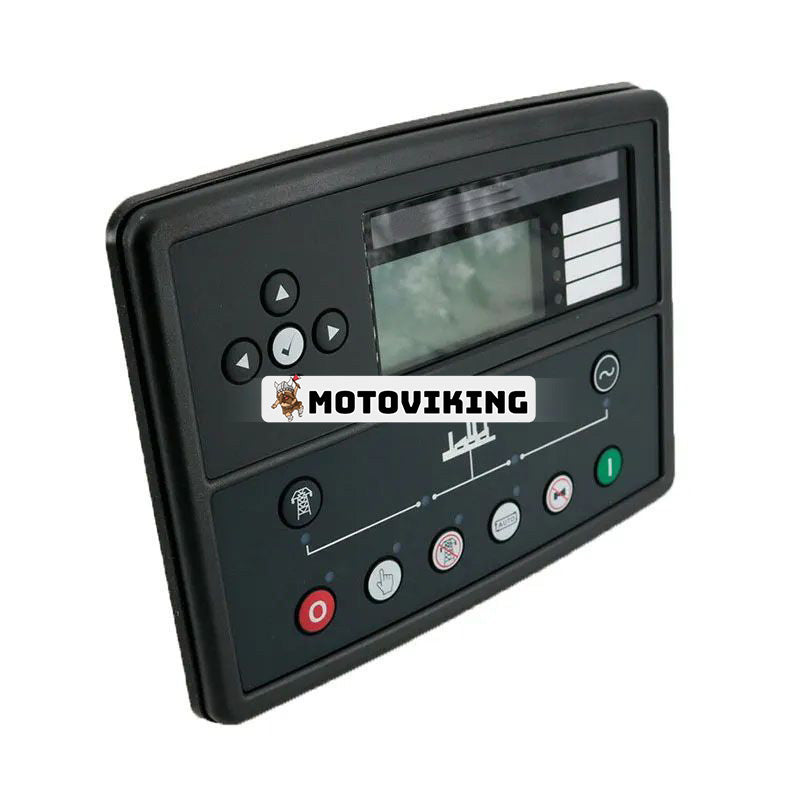

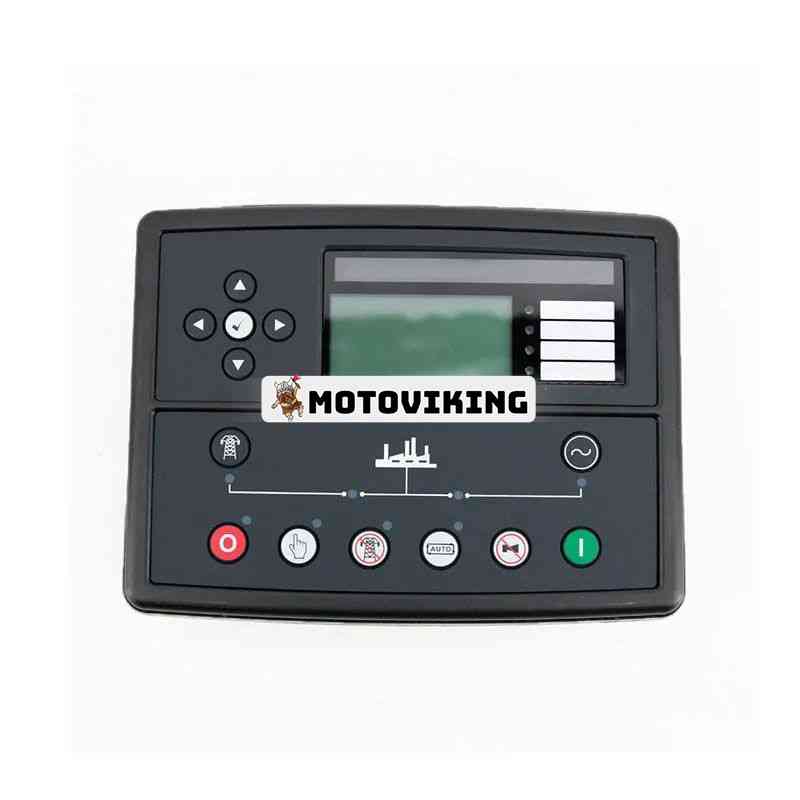

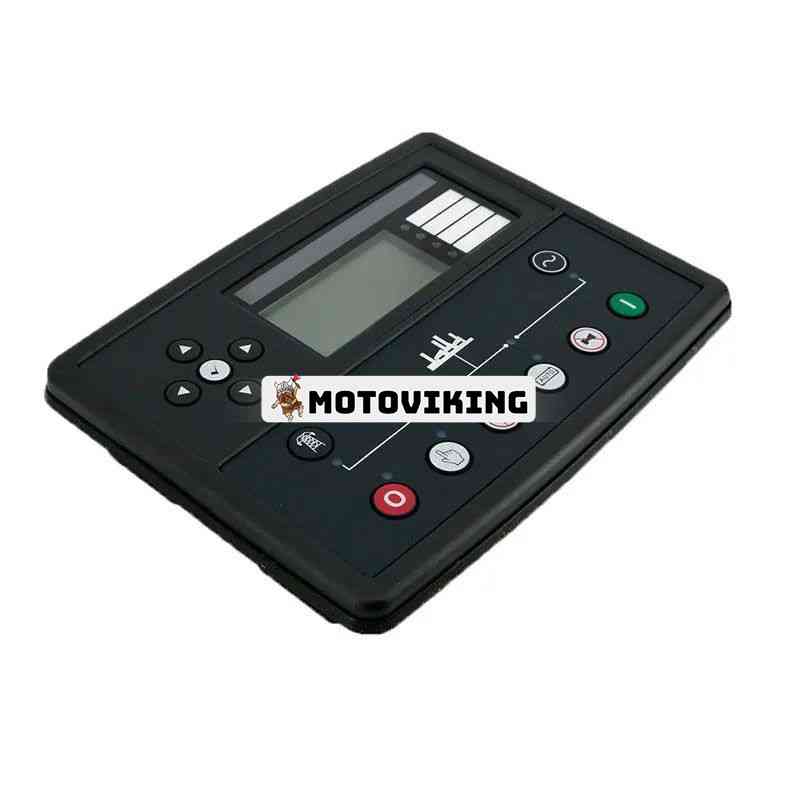

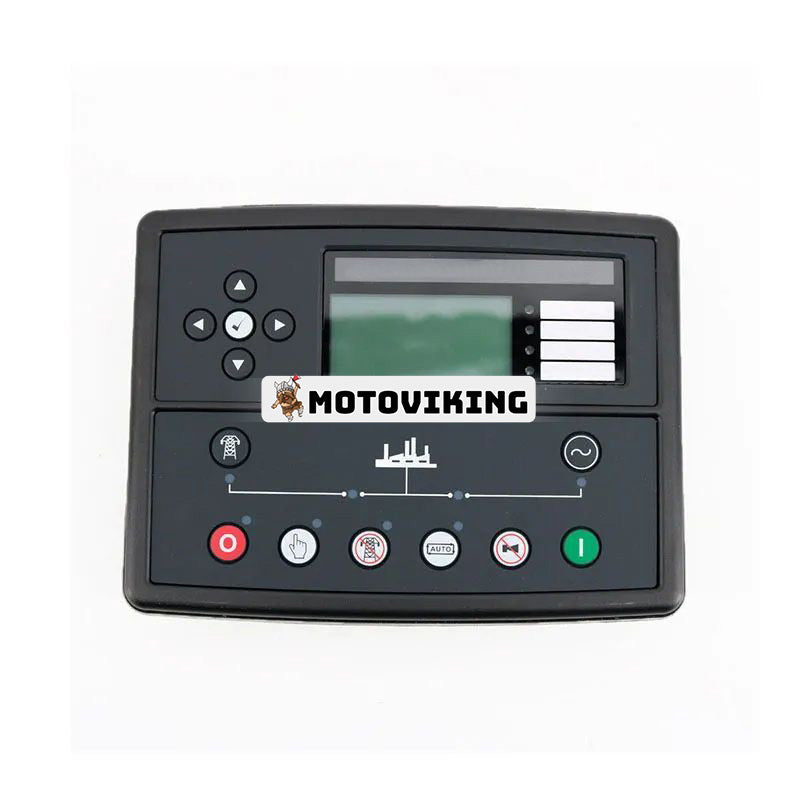

Aftermarket Deep Sea DSE8620 Automatischer Generatorregler für Netzausfall
Siehe Einzelheiten:
Das DSE8620 ist ein intelligentes automatisches Stromausfall-Steuerungsmodul mit Monodisplay und branchenführenden Funktionen zur Verbesserung parallel geschalteter Einzelgeneratoren mit einer einzigen Stromversorgung.
Das DSE 8620 steuert automatisch die Umschaltung zwischen Netz- und Generatorstrom und kann auch so konfiguriert werden, dass ein Generator synchron mit der Netzversorgung betrieben wird.
Wichtige Funktionen und Vorteile:
Netzausfallerkennung, Stromversorgungsüberwachung (kW, kV Ar, kV A & pf), Netztrennschutz, Netzschutz (Netzwerk), kW-Exportschutz.
Bietet eine vollständige Sicherung der Stromversorgung und eine ausfallsichere Synchronisierung mit Optionen zur Spitzenlastbegrenzung und -kürzung mit Überwachung der Stromversorgung.
Konfigurierbare Ein-/Ausgänge (11/8).
Bietet mehrere Installationsoptionen.
Erkennung toter Busse.
Sorgt für eine schnelle Stromversorgung in Multi-Set-Systemen.
Direkte Regler- und AVR-Steuerung.
Macht externe Steuergeräte überflüssig.
kW- und kV-Ar-Lastverteilung.
Sorgt für eine kontrollierte Leistungsabgabe.

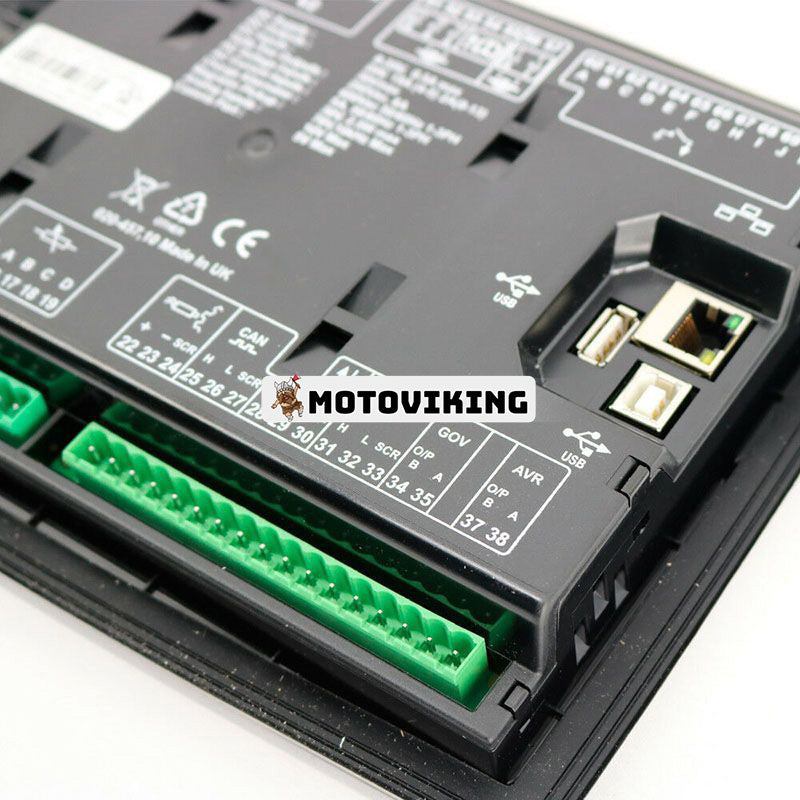

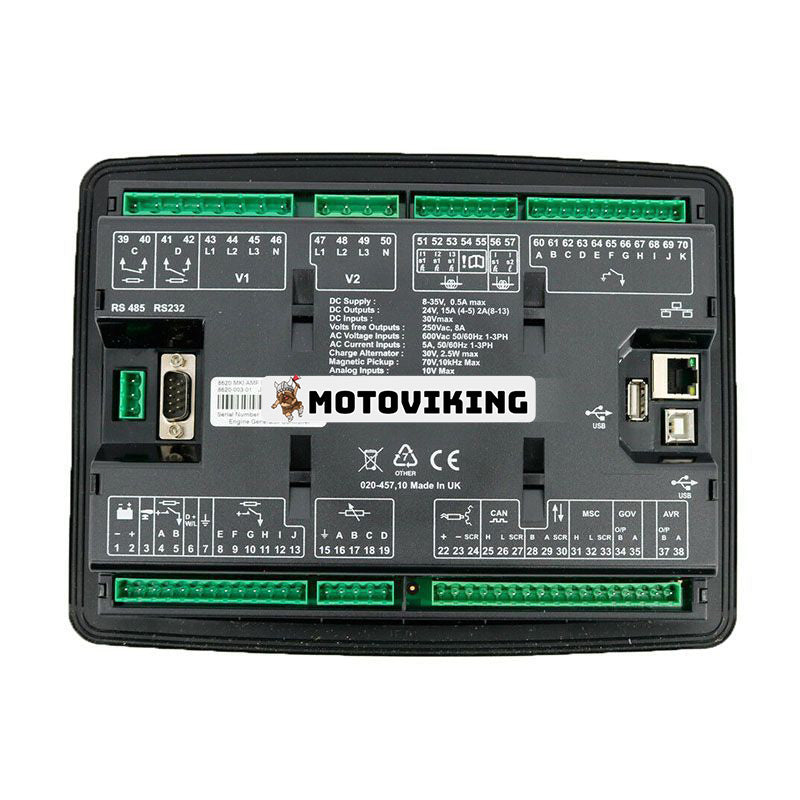

Fernkommunikation (RS232, RS485 x2, Ethernet).
Bietet eine sichere und einfache Off-Site-Überwachung. Alle Ports sind dauerhaft aktiv.
Konfigurierbares Ereignisprotokoll (250).
Bietet Zugriff auf historische Alarme und Betriebsstatus.
Integrierter SPS-Editor.
Stellt sicher, dass zusätzliche Anwendungen problemlos in das System integriert werden können.
Lastumschaltung, Lastverlust und Blindlastausgänge.
Ermöglicht die unabhängige Überprüfung von Lastoptionen und Dummy-Load-Anforderungen.
Leistungsüberwachung (kWh, kVAr, kV Ah, kV Ar h), Rückleistungsschutz, kW-Überlastschutz.
Bietet klare und genaue Informationen zur Leistungsmessung.
Datenprotokollierung (HDD/USB).
Bietet aktuelle und historische Statusinformationen.
PC-Software DSE Configuration Suite.
Bietet eine vollständige benutzerfreundliche Konfiguration und einfach zu verwendende Systemsteuerung und -überwachung auf hohem Niveau.
Tier 4 CAN-Engine-Unterstützung.
Stellt sicher, dass das Steuermodul mit der neuesten elektronischen Motortechnologie verwendet werden kann.
SPEZIFIKATION
DC-VERSORGUNG
DAUERSPANNUNG
8 V bis 35 V Dauerbetrieb
KURBELUNTERBRECHUNG
Kann 0 V für 50 ms überstehen, vorausgesetzt, die Stromversorgung lag vor der Unterbrechung bei mindestens 10 V und die Spannung kehrt auf 5 V zurück. Dies wird ohne interne Batterien erreicht.
MAXIMALER BETRIEBSSTROM
460 mA bei 12 V, 245 mA bei 24 V
MAXIMALER STANDBY-STROM
375 mA bei 12 V, 200 mA bei 24 V
LADEFEHLER/ERREGUNGSBEREICH
0 V bis 35 V
AUSGABEN
AUSGANG A (KRAFTSTOFF)
15 A DC bei Versorgungsspannung
AUSGANG B (START)
15 A DC bei Versorgungsspannung
AUSGÄNGE C und D
8 A 250 V (spannungsfrei)
HILFSAUSGÄNGE E,F,G
2 A DC bei Versorgungsspannung
GENERATOR & STROM
SPANNUNGSBEREICH
15 V – 333 V Wechselstrom (L – N)
FREQUENZBEREICH
3,5 Hz bis 75 Hz
MAGNETISCHE AUFHÄNGUNG
SPANNUNGSBEREICH
+/- 0,5 V bis 70 V
FREQUENZBEREICH
10.000 Hz (maximal)
EINGEBAUTES REGLER- UND AVR-STEUERUNG
MINIMALE LASTIMPEDIANZ
1000 Ω
Vollständig isoliert
SPANNUNG ERHÖHEN
0 V bis 10 V DC
Vollständig isoliert
OFFSET-SPANNUNG
+/- 10 V Gleichstrom
Vollständig isoliert
EINGEBAUTES AVR-CONTROLLER
MINIMALE LASTIMPEDIANZ
1000 Ω
Vollständig isoliert
SPANNUNG ERHÖHEN
0 V bis 10 V DC
Vollständig isoliert
OFFSET-SPANNUNG
+/- 10 V Gleichstrom
Vollständig isoliert
