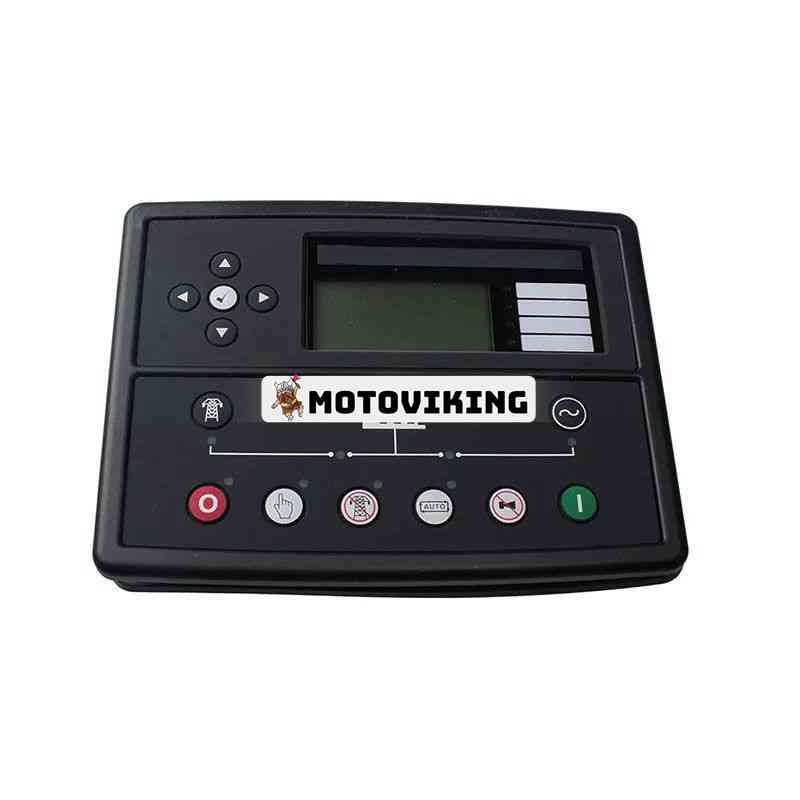

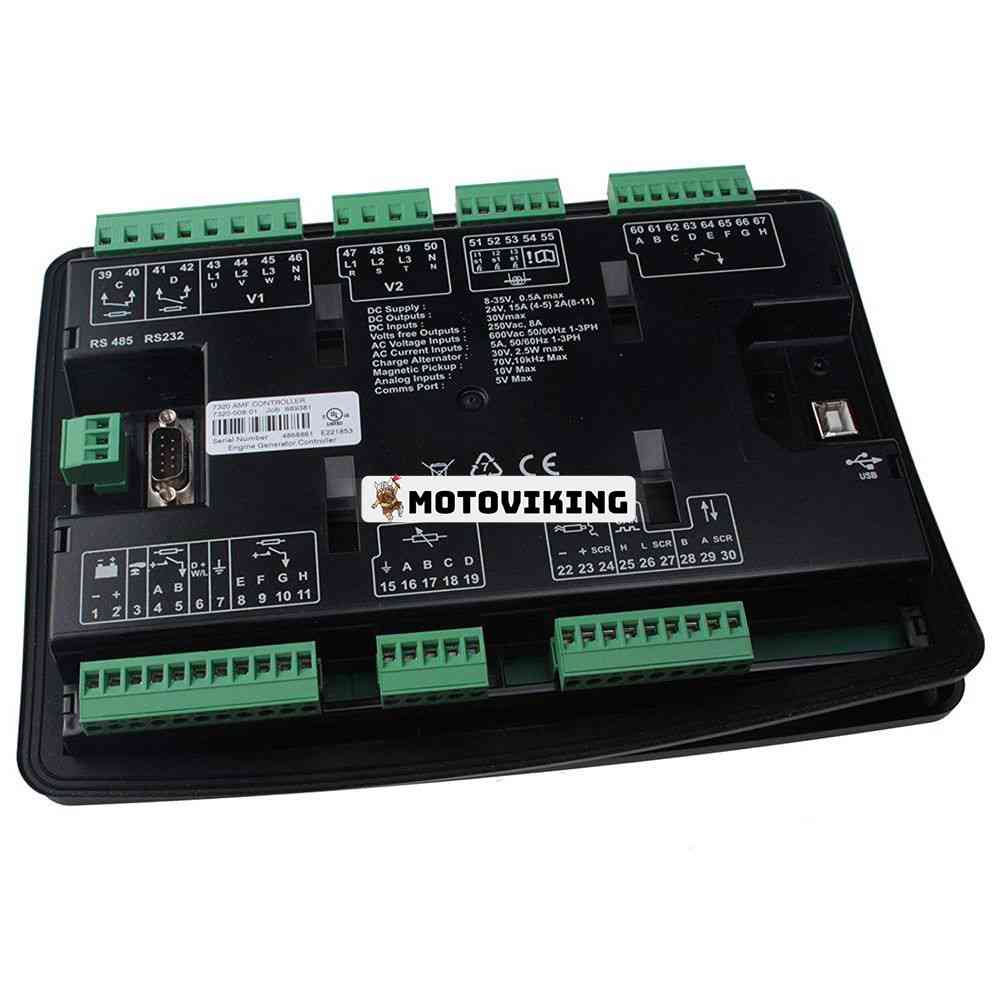

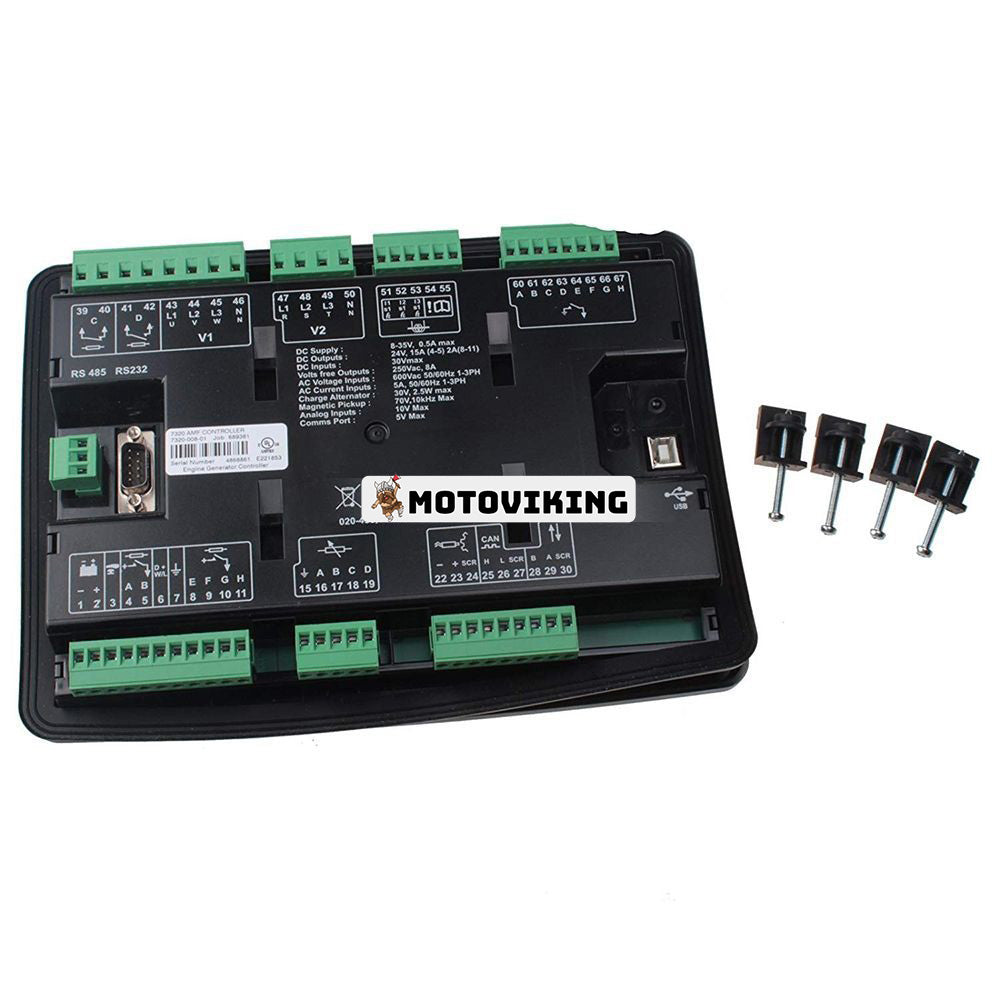

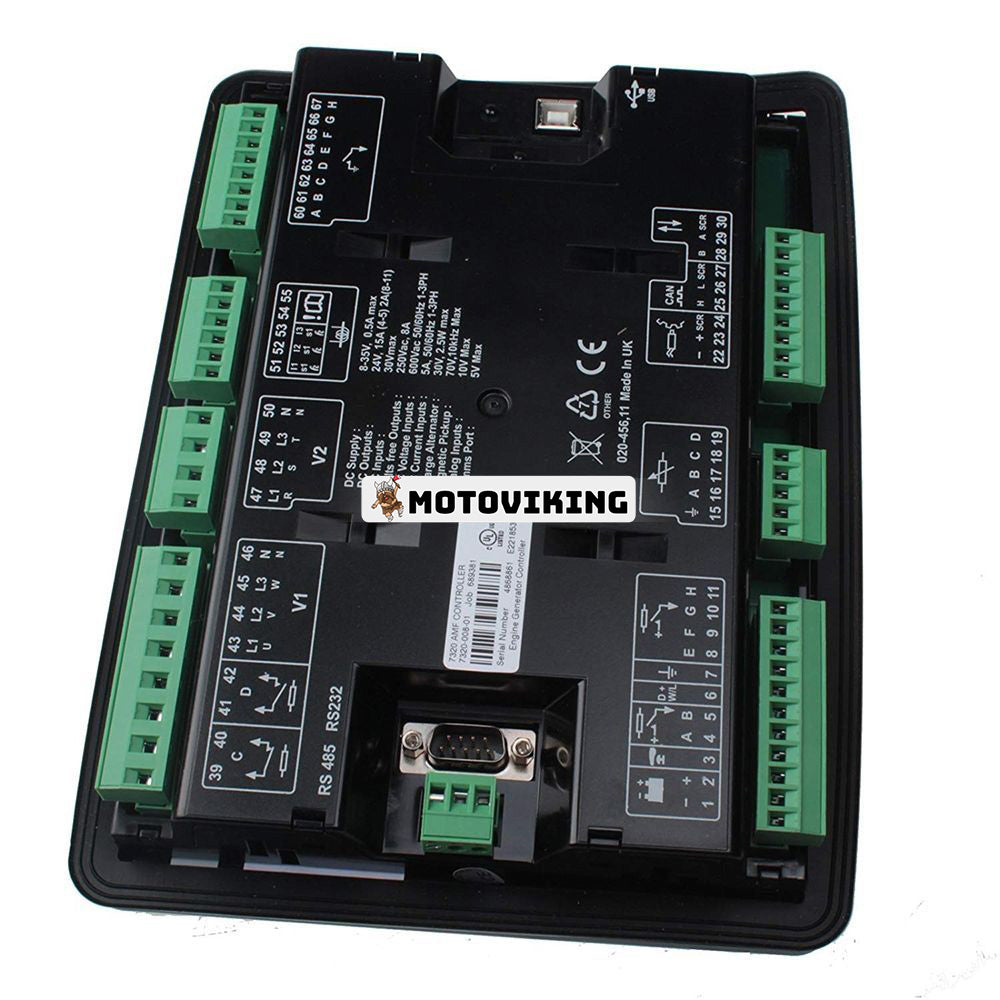

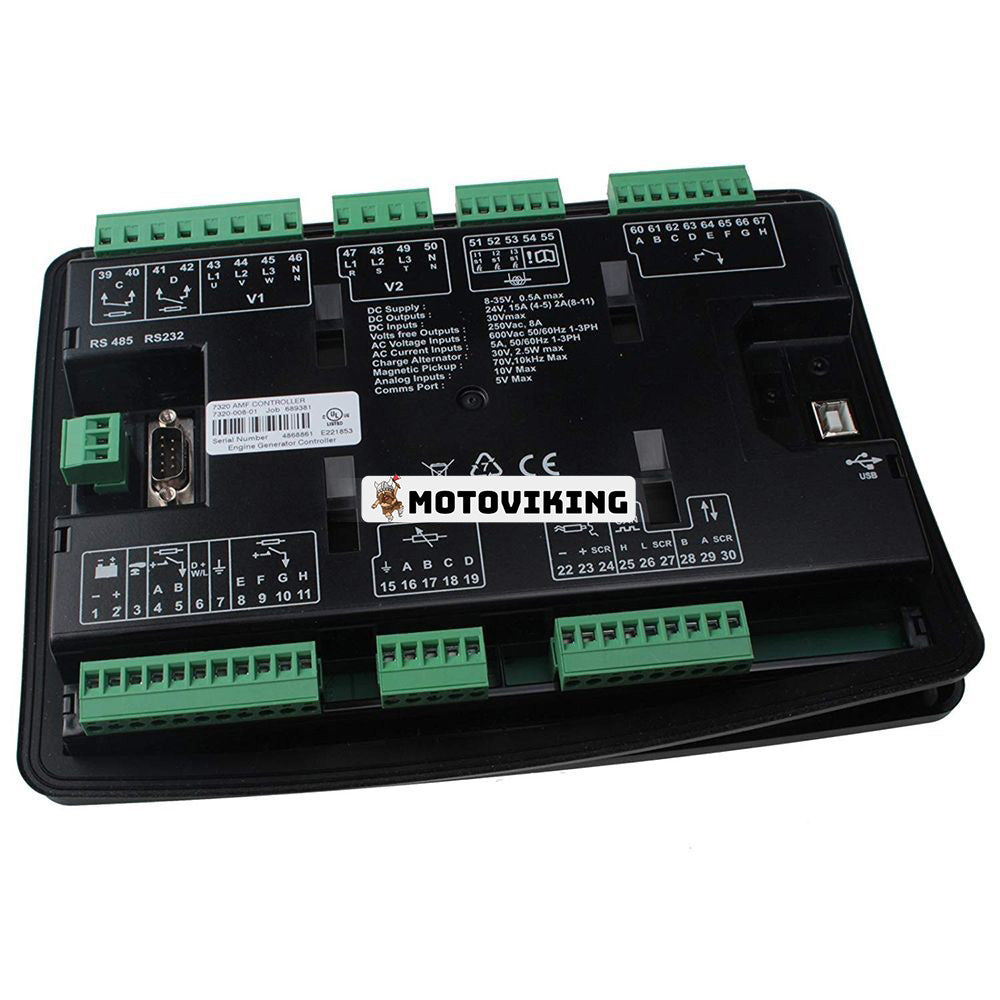

Aftermarket Deep Sea DSE7320 064-43445 Generator Auto Start Control Module Flugzeug

Aftermarket Deep Sea DSE7320 064-43445 Generator Auto Start Control Module Flugzeug
Artikelnummer:
DSE7320, 7320, 064-43445, 06443445
Einführung:
Das DSE7320 ist ein automatisches Stromausfall-Steuermodul (Utility), das für eine Vielzahl von Einzel-, Diesel- oder Gasanwendungen geeignet ist.
Durch die Überwachung einer breiten Palette von Motorparametern zeigt das Modul Warnungen, Abschaltungen und Informationen zum Motorstatus auf dem hintergrundbeleuchteten LCD-Bildschirm, leuchtenden LEDs, einem Remote-Computer und per SMS-Nachrichten (mit externem Modem) an.
Der DSE7320 überwacht das Stromnetz und verfügt über USB-, RS232- und RS485-Anschlüsse sowie dedizierte DSENet®-Anschlüsse zur Systemerweiterung.
Das Modul ist mit elektronischen (CAN) und nicht-elektronischen (magnetische Pick-up/Generator-Sensorik) Motoren kompatibel und bietet eine große Anzahl flexibler Ein- und Ausgänge sowie einen umfassenden Motorschutz, sodass das System problemlos an die anspruchsvollsten Industrieanforderungen angepasst werden kann.
Das Modul verfügt über eine umfangreiche Liste an Funktionen, darunter eine verbesserte Ereignis- und Leistungsüberwachung sowie Fernkommunikation
Das Modul kann einfach mit der PC-Software DSE Configuration Suite konfiguriert werden. Ausgewählte Frontplattenbearbeitungen sind ebenfalls verfügbar.
HAUPTMERKMALE
• Schutz vor Blindleistung
• 4-zeiliges LCD-Textdisplay mit Hintergrundbeleuchtung
• Fünf-Tasten-Menünavigation
• Frontplattenbearbeitung mit PIN-Schutz
• Anpassbare Statusbildschirme
• Energiesparmodus
• Unterstützung für bis zu drei Remote-Anzeigegeräte
• 9 konfigurierbare Eingänge
• 8 konfigurierbare Ausgänge
• Flexible Sendereingänge
• Konfigurierbare Timer und Alarme
• 3 konfigurierbare Wartungsalarme
• Planer für mehrere Daten und Zeiten
• Konfigurierbares Ereignisprotokoll (250)
• Steuerlogik-Einrichtungen
• Einfach zugängliche Diagnoseseite
• CAN und magnetischer Pick-up/Alt. Sensorik
• Überwachung des Kraftstoffverbrauchs und Alarm bei niedrigem Kraftstoffstand
• Ladegenerator-Fehleralarm
• Manuelle Geschwindigkeitsregelung (bei kompatiblen CAN-Motoren)
• Manuelle Steuerung der Kraftstoffpumpe
• Motortrainer
•Funktion „Schutz deaktiviert“
• KW- und kV-Ar-Überlastschutz
Rückleistungsschutz (kW und kV Ar)
• LED- und LCD-Alarmanzeige
• Leistungsüberwachung (kW h, kV Ar, kV A h, kV Ar h)
• Lastumschaltung (Lastverlust und Dummy-Load-Ausgänge)
• Automatische Lastübertragung
• Schieflastschutz
• Unabhängige Erdschlussauslösung
• USB-Anschluss
• Gesicherte Echtzeituhr
• Vollständig konfigurierbar über die PC-Software DSE Configuration Suite
• Konfigurierbare Anzeigesprachen
• Remote-SCADA-Überwachung über die PC-Software DSE Configuration Suite
• Wählbare RS232- und RS485-Kommunikation
• Konfigurierbare Gencomm-Seiten
• Erweitertes SMS-Messaging (zusätzliches externes Modem erforderlich)
• Start- und Stoppfunktion per SMS
• Zusätzliche Anzeigen zur Unterstützung der Modemdiagnose
• DSENet®-Erweiterung kompatibel
• Integrierter SPS-Editor
WICHTIGE VORTEILE
• 132 x 64 Pixel Anzeige für klare Darstellung
• Echtzeituhr ermöglicht genaue Ereignisprotokollierung
• Planer für mehrere Daten und Zeiten
• Geplante Wartungsintervalle können konfiguriert werden, um eine optimale Motorleistung aufrechtzuerhalten
• Ethernet-Kommunikation (über DSE860/865-Module) bietet erweiterte Fernüberwachung zu geringen Kosten
• Module können in Gebäudemanagementsysteme (BMS) integriert werden
• Erhöhte Eingangs- und Ausgangserweiterungskapazität über DSENet®
• Lizenzfreie PC-Software
• Die Schutzart IP65 (mit mitgelieferter Dichtung) bietet einen erhöhten Schutz gegen das Eindringen von Wasser
• Der SPS-Editor ermöglicht benutzerkonfigurierbare Funktionen, um spezifische Anwendungsanforderungen zu erfüllen
SPEZIFIKATION
DC-VERSORGUNG
DAUERSPANNUNG
8 V bis 35 V Dauerbetrieb
KURBELUNTERBRECHUNG
Kann 0 V für 50 ms überstehen, vorausgesetzt, die Stromversorgung betrug vor der Unterbrechung mindestens 10 V und die Spannung kehrt auf 5 V zurück. Dies wird ohne interne Batterien erreicht. LEDs und Hintergrundbeleuchtung werden nicht beibehalten
beim Ankurbeln.
MAXIMALER BETRIEBSSTROM
340 mA bei 12 V, 160 mA bei 24 V
MAXIMALER STANDBY-STROM
160 mA bei 12 V, 80 mA bei 24 V
LADEFEHLER/ERREGUNGSBEREICH
0 V bis 35 V
NETZ (STROMVERSORGUNG)
SPANNUNGSBEREICH
15 V – 333 V Wechselstrom (L – N)
FREQUENZBEREICH
3,5 Hz bis 75 Hz
AUSGABEN
AUSGANG A (KRAFTSTOFF)
15 A DC bei Versorgungsspannung
AUSGANG B (START)
15 A DC bei Versorgungsspannung
AUSGÄNGE C und D
8 A 250 V (spannungsfrei)
HILFSAUSGÄNGE E,F,G,H
2 A DC bei Versorgungsspannung
GENERATOR
SPANNUNGSBEREICH
15 V – 333 V Wechselstrom (L – N)
FREQUENZBEREICH
3,5 Hz bis 75 Hz
MAGNETISCHE AUFHÄNGUNG
SPANNUNGSBEREICH
+/- 0,5 V bis 70 V
FREQUENZBEREICH
10.000 Hz (maximal)
MESSEN
GESAMT
240 mm x 181 mm x 42 mm
9,4" x 7,1" x 1,6"
PLATTENAUSSCHNITT
220 mm x 160 mm
8,7" x 6,3"
MAXIMALE PLATTENDICKE
8 mm
0,3 Zoll
