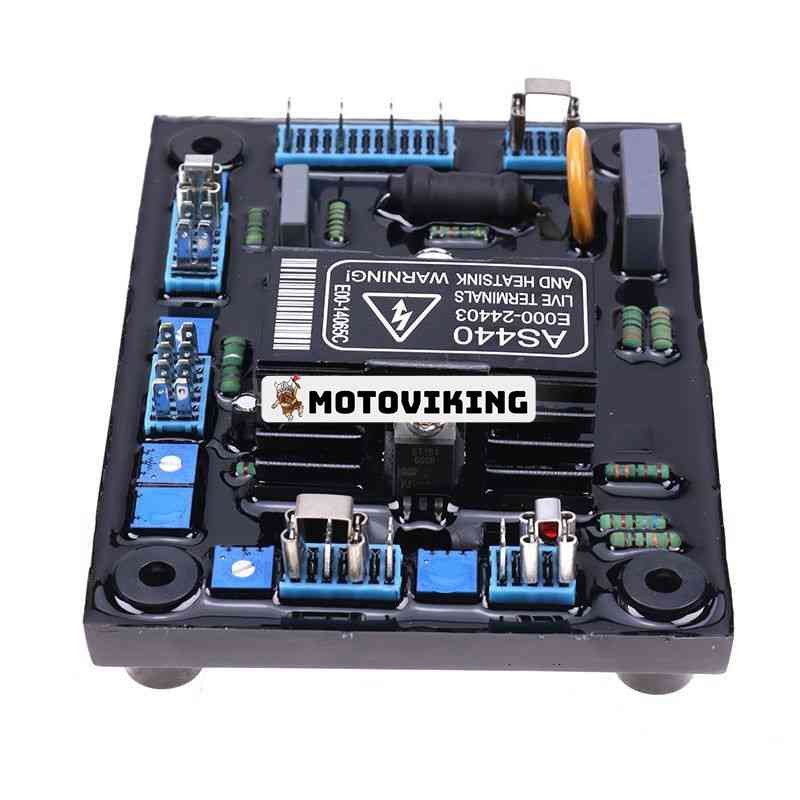

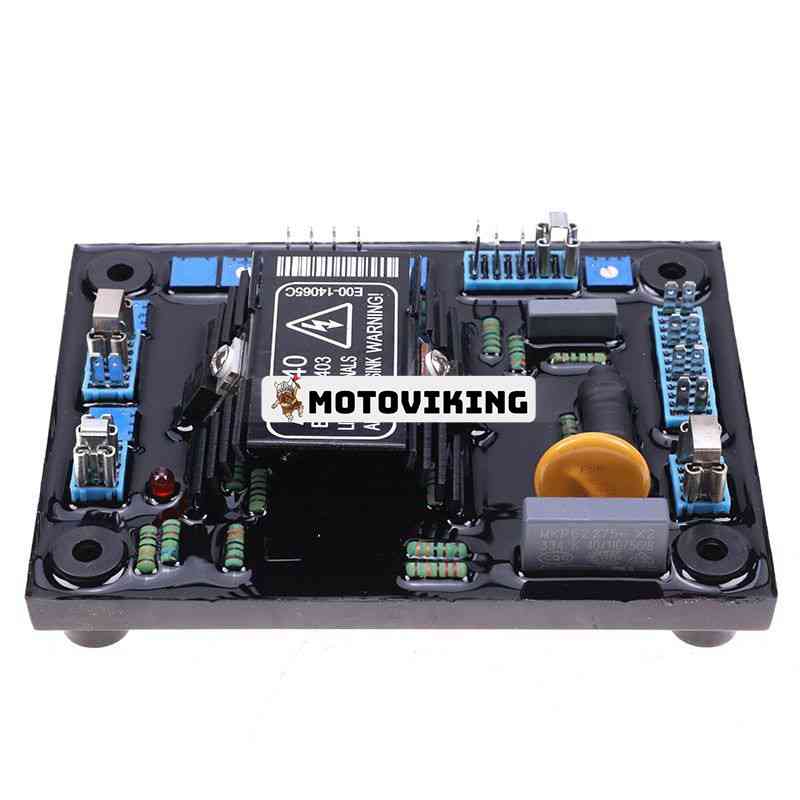

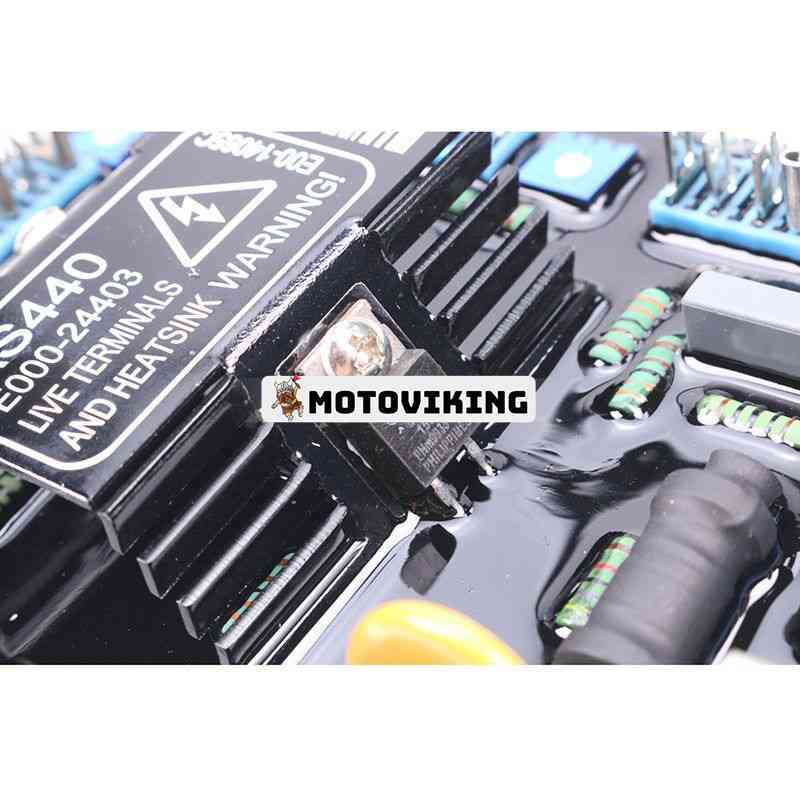

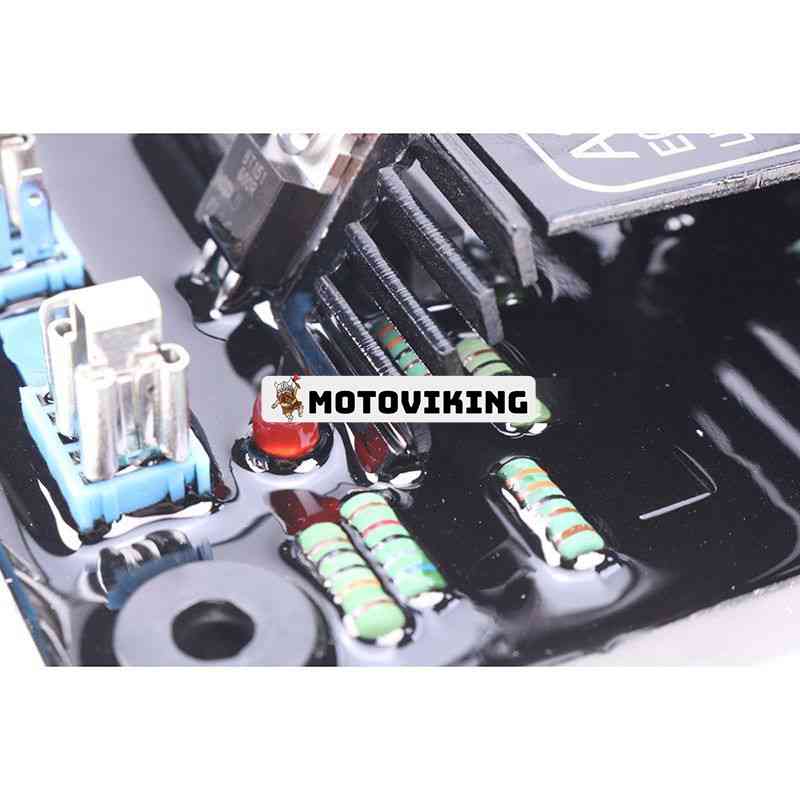

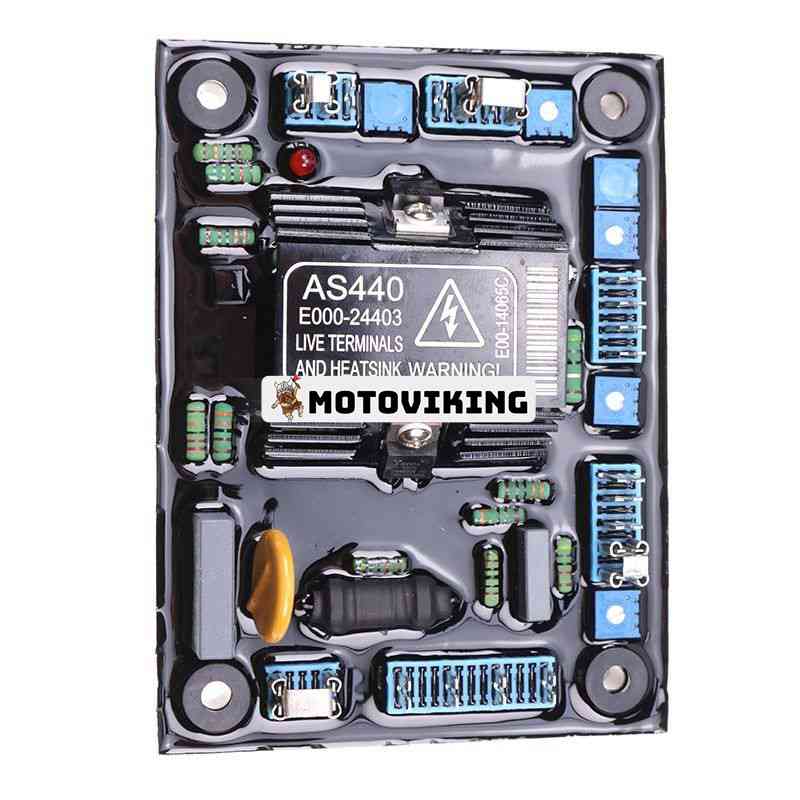

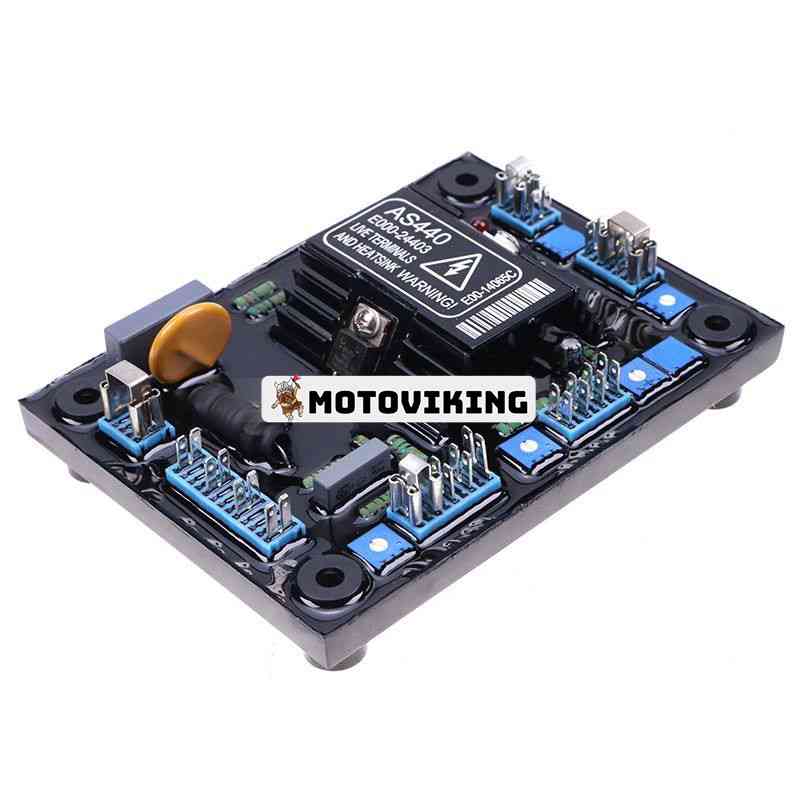

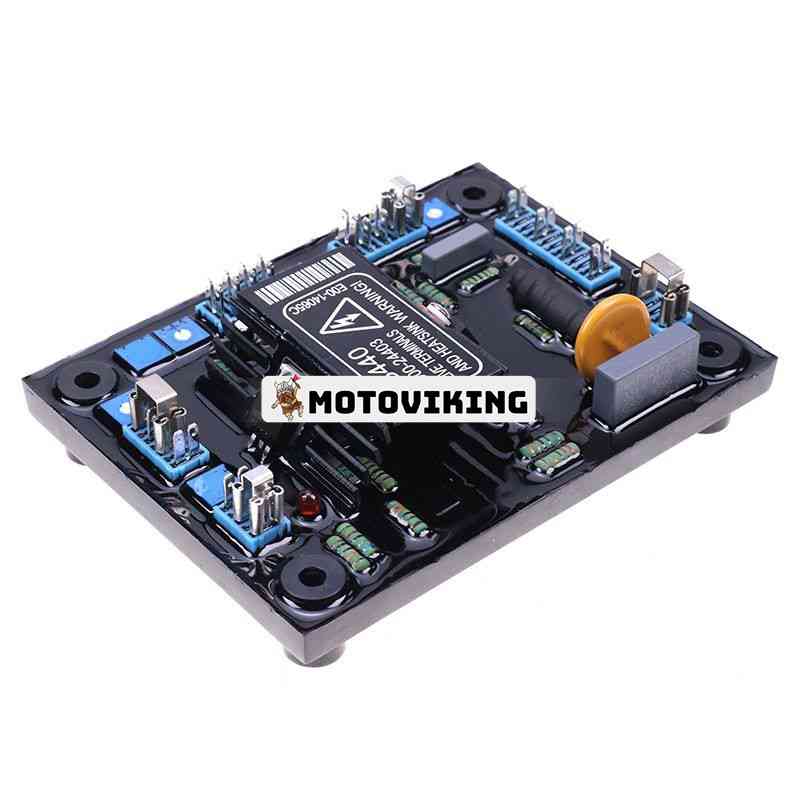

AVR AS440 Automatisches Spannungsreglermodul passend für Generatorsätze
Einführung:
AS440 ist ein AVR vom Typ Thyristor mit Halbwellen-Phasensteuerung und bildet einen Teil des Erregersystems für einen bürstenlosen Generator. Das Design nutzt die Surface Mount Technology (SMT) für eine hohe Funktionsintegration in einem AVR mit kleiner Fläche.
Ein positiver Spannungsaufbau aus Restpegeln wird durch die Verwendung effizienter Halbleiter in den Stromkreisen des AVRs gewährleistet. Strom- und Spannungssensorkreise verfügen über getrennte Anschlüsse, sodass die Erregerleistung bei Basisanwendungen direkt aus der Statorwicklung oder, wenn eine anhaltende Kurzschlussleistung erforderlich ist, aus einer Hilfswicklung bezogen werden kann.
Der AVR ist mit den Hauptstatorwicklungen und den Feldwicklungen verbunden, um eine Regelung der Ausgangsspannung mit einer Lastregulierung von +/- 1,0 % zu ermöglichen.
Die Spannungserfassungsanschlüsse des AVR erfassen zur Spannungsregelung kontinuierlich die Ausgangswicklungen. Als Reaktion auf diese Prüfspannung regelt der AVR die dem Erregerfeld und damit dem Hauptfeld zugeführte Leistung, um die Ausgangsspannung der Maschine innerhalb vorgegebener Grenzen zu halten und Last, Drehzahl, Temperatur und Leistungsfaktor des Generators auszugleichen.
Übererregungszustände werden durch eine Schutzschaltung im AVR auf eine sichere Zeitspanne begrenzt.
Es besteht die Möglichkeit, einen Fernspannungstrimmer anzuschließen, der dem Benutzer die Steuerung der Generatorleistung ermöglicht.
Es ist ein analoger Eingang vorhanden, der den Anschluss an einen Newage Power Factor-Controller oder andere externe Geräte mit kompatiblem Ausgang ermöglicht.
Der AVR verfügt optional über einen hängenden CT-Anschluss, um einen Parallelbetrieb mit anderen, ähnlich ausgestatteten Generatoren zu ermöglichen.
Spezifikation:
SENSOREINGANG
Spannungsjumper wählbar
100-130 Vac 1 Phase oder
190-264 V Wechselstrom, 1-phasig
Frequenz 50-60 Hz nominal
LEISTUNGSAUFNAHME
Spannung 100-264 V Wechselstrom, 1 Phase
Frequenz 50-60 Hz nominal
PRODUKTION
Spannung 82 V d. C. bei 200 V a. C.
Dauerstrom 4 A (siehe Hinweis 1).
Vorübergehend 7,5 A für 10 Sekunden.
Widerstand 15 Ohm min.
(mindestens 10 Ohm, wenn die Eingangsspannung unter 175 AC liegt)
VERORDNUNG
+/- 1,0 % (siehe Anmerkung 2)
THERMISCHER BETRIEB
0,03 % pro Grad. C Änderung in der AVR-Umgebung (siehe Hinweis 3)
TYPISCHE SYSTEMANTWORT
AVR-Reaktion: 20 ms
Feldstrom bis 90 %: 80 ms
Maschinenspannung auf 97%: 300 ms
EXTERNE SPANNUNGSEINSTELLUNG
+/-10 % mit 1 kOhm 1 Watt Trimmer (siehe Hinweis 4)
Ein erhöhter Widerstand verringert die Spannung.
Unterfrequenzschutz
Sollwert: 94 -98 % Hz (siehe Hinweis 5)
STROMVERSORGUNG DER EINHEIT
Maximal 12 Watt
SPANNUNG AUFBAUEN
4 Volt @ AVR-Buchse
ANALOGER EINGANG
Maximaler Eingang: +/- 5 Vdc (siehe Hinweis 6)
Empfindlichkeit: 1V bei 5% Generatorspannung (einstellbar)
Eingangswiderstand 1k Ohm
QUADRATUR-DROOP-EINGANG
10 Ohm Bürde
Max. Empfindlichkeit: 0,07 A bei 5 % Spannungsabfall 0PF
Max. Eingang: 0,33 A
Übererregungsschutz
Sollwert 75 V DC
Zeitverzögerung 10-15 Sekunden (fest)
UMFELD
Vibration: 20-100 Hz 50 mm/s
100 Hz – 2 kHz 3,3 g
Betriebstemperatur: -40 bis +70º C (Hinweis 7)
Relative Luftfeuchtigkeit: 0 – 70 °C, 95 % (Hinweis 8)
Lagertemperatur: -55 bis +80º C
