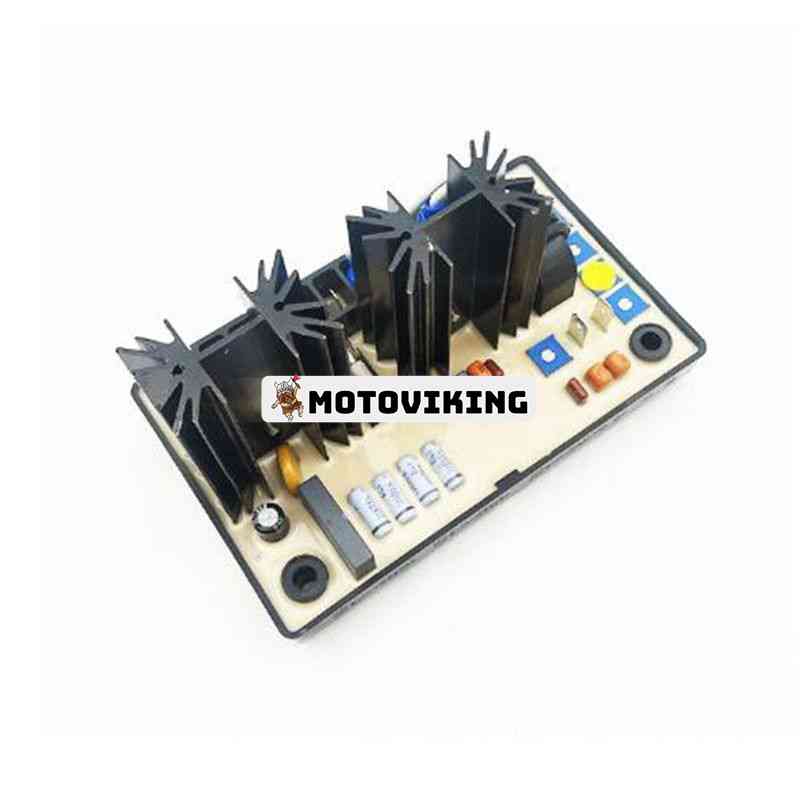

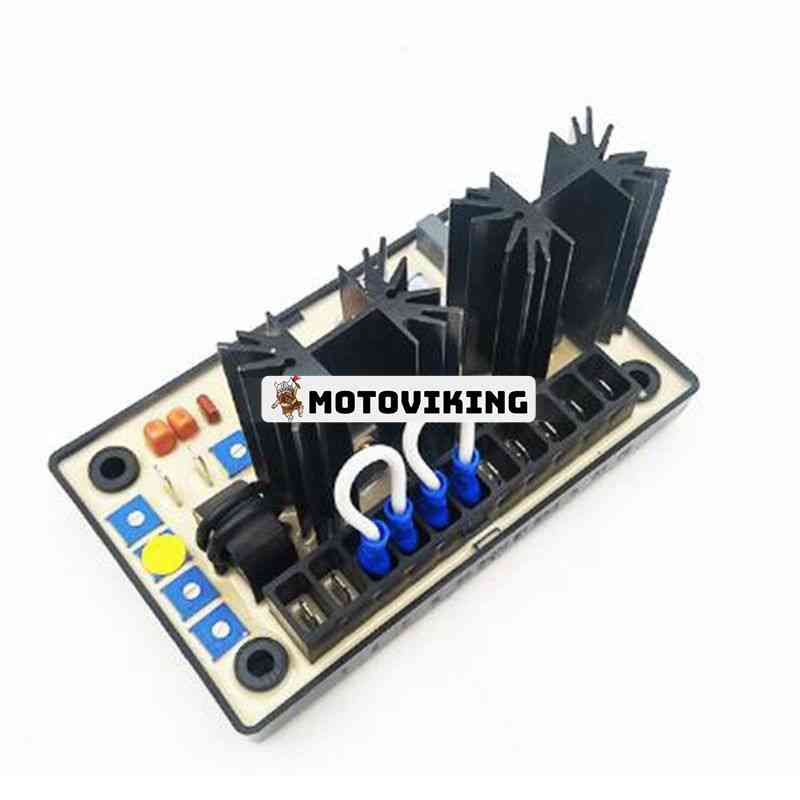

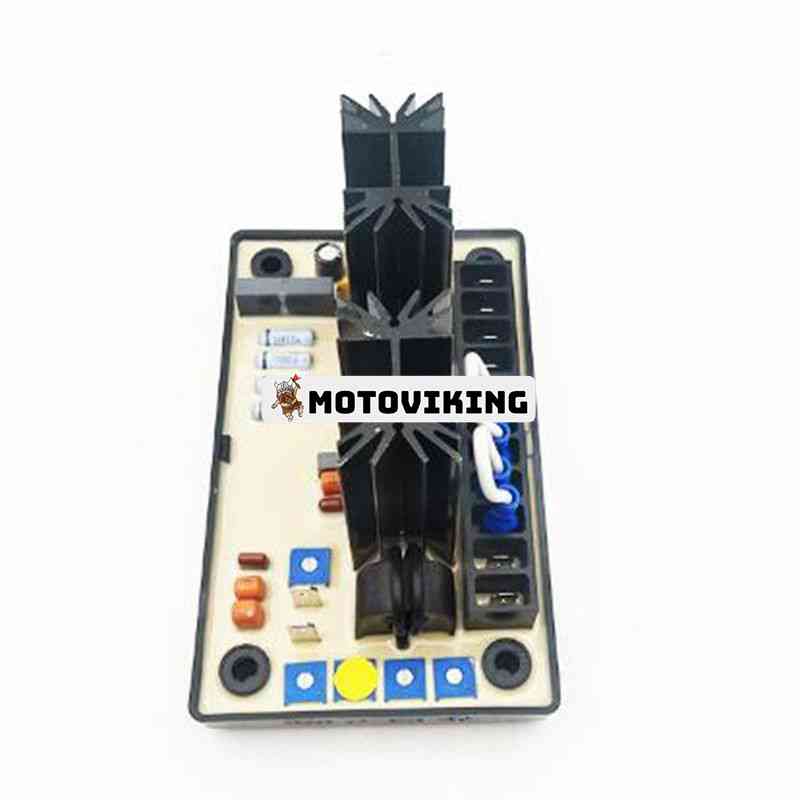

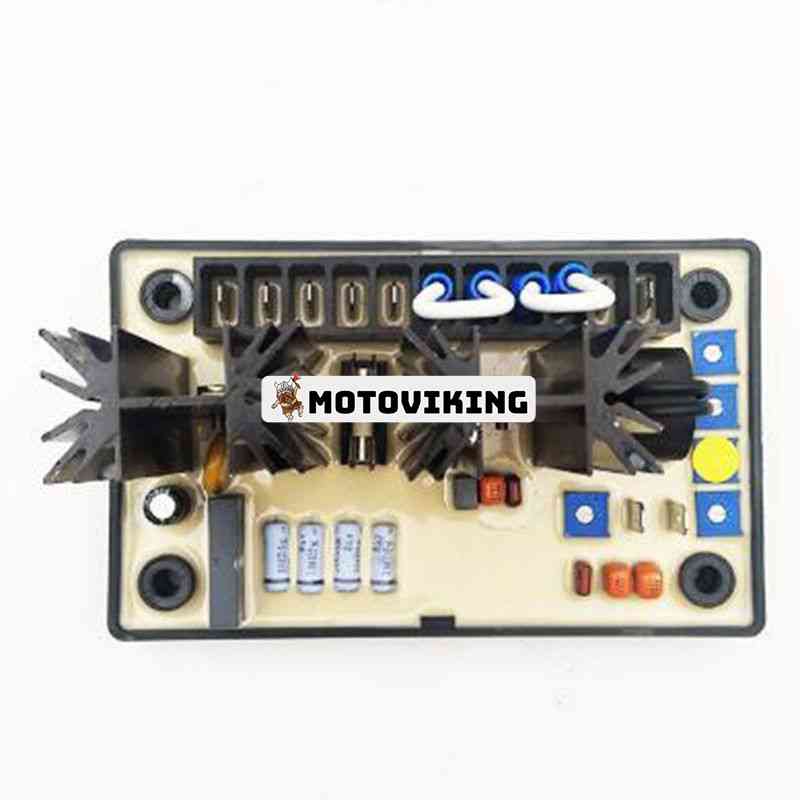

Automatischer Spannungsregler AVR SMAVC6307FA für Maggot Generator
Artikelnummer:
SMAVC6307FA
Anwendungen:
Für Madengenerator
Elektrische Spezifikationen:
DC-Ausgang: Bei 230 V AC-Eingang beträgt die maximale Dauerleistung 63 V DC, 7 A DC.
Gleichstromwiderstand der Magnetfeldwicklung: mindestens 9,0Ω.
Wechselstromeingang: 170–277 V Wechselstrom, einphasig, 50/60 Hz.
Stromverbrauch: bei 200 V AC-Eingang, max. 900 VA.
AC-Erkennungsspannung: 190 – 240 Vac, einphasig, 50/60 Hz.
Leistungsaufnahme: 5VA.
Spannungseinstellbereich: Der interne Spannungseinstellbereich beträgt 340–528 VAC.
Position entsprechend der internen Spannung eingestellt, Klemmen 7,6:
Der externe Spannungseinstellbereich beträgt ± 10 % des Nennwerts (externer einstellbarer Widerstand 1,5 KΩ/1 W).
Kann auch hinzugefügt werden (Klemmen A1, A2) ± 5 VDC
(Es muss ein Stromsignal sein, das von den anderen an diesen Spannungsregler angeschlossenen Anschlüssen isoliert ist. Die Spannung steigt, wenn A1 positiv und A2 negativ ist.)
± 5 % einstellbar (einstellbarer WT-Einstellwiderstand).
Einstellgenauigkeit: ± 0,25 %.
Spannungsdrift: Bei einer Temperaturänderung von 50 °C beträgt die Spannungsdrift <± l%.
Reaktionszeit: <16 ms.
Frequenzauswahl: 50 bei 50 Hz, Kurzschluss des COM-Anschlusses, 50 bei 60 Hz, Unterbrechung des COM-Anschlusses
Spannungserregung: Intern besteht die Möglichkeit, automatisch ab 6 Vac Restspannung und 25 Hz Frequenz zu starten.
Leistungsaufnahme: 35W max.
Parallelkompensation: Vom Benutzer bereitgestellter 5A CT-Eingang. Mit einem CT von 5A und einem Leistungsfaktor von 0,8,
Der Einstellbereich ist zwischen 0 und 6 % einstellbar. Der CT-Eingangsstromverbrauch beträgt 2,5 VA.
