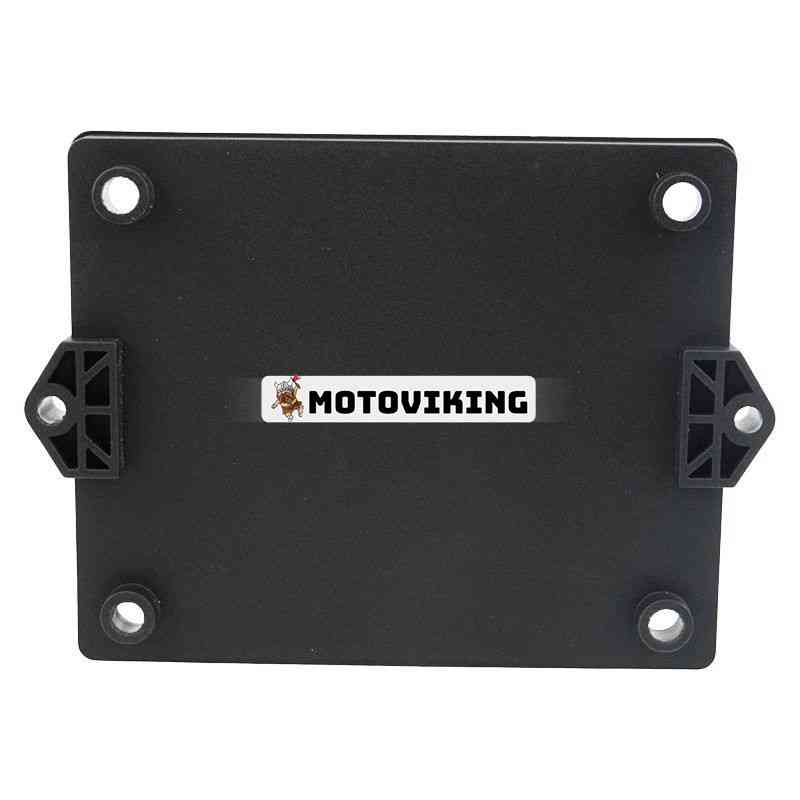

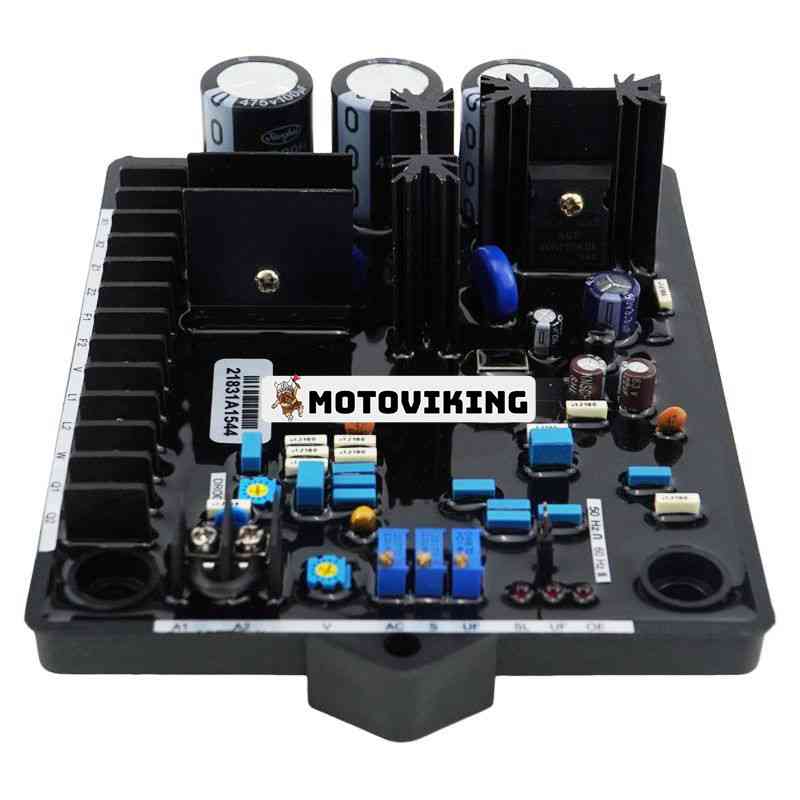

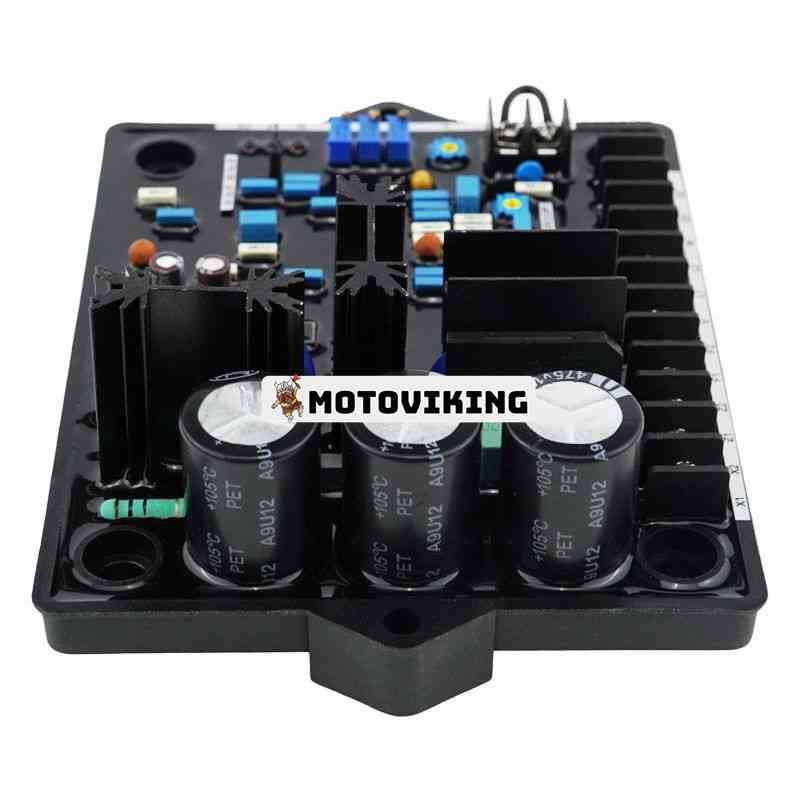

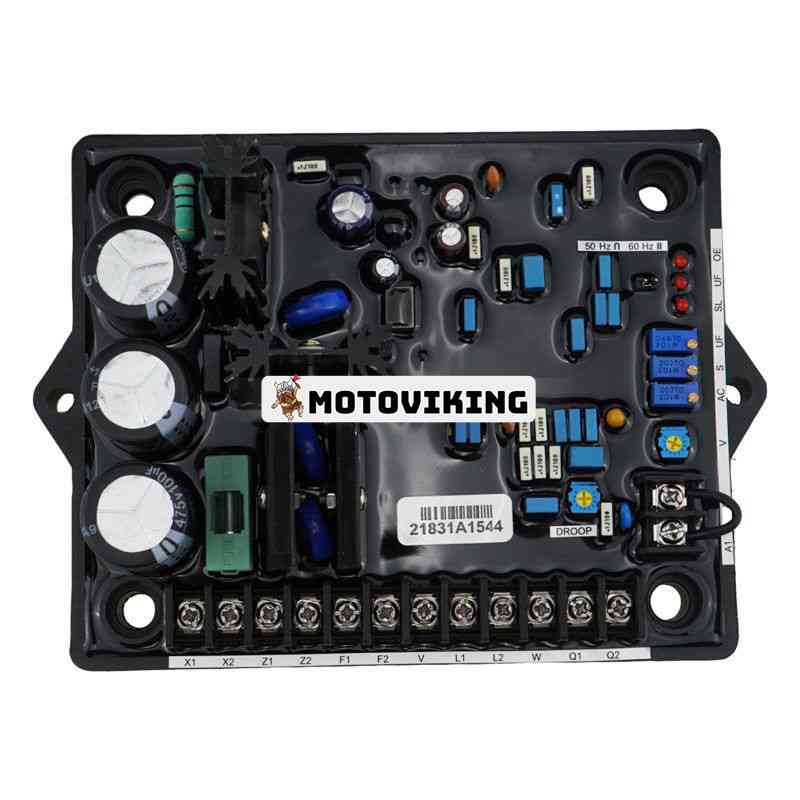

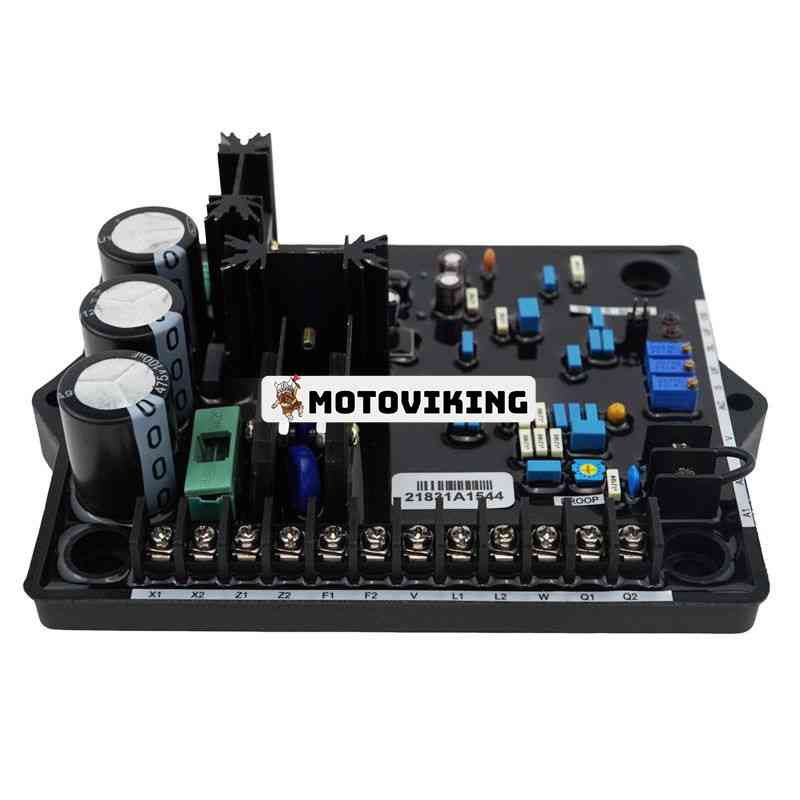

Automatischer Spannungsregler AVR R180 für TAL-Generator
Artikelnummer: R180
Spezifikation:
Sensoreingang: 3-ph/2-ph - 220/230/240/380/400/415 Volt für 50 Hz 3-ph/2-ph - 208/240/277/380/416/440/480 Volt für 60 Hz
Spannungsbereich hoch: 300V bis 530V
Niederspannungsbereich: 180V bis 310V
Droop: 1 und 5 A AC in U-Phase
Droop-Bereich: 8 % Abfall bei 0,8 PF
PMG-Eingangsleistung: Dauerhaft: 240 V RMS +10 % Kurzzeitig 5 s: 240 V RMS + 30 Bis zu 240 Hz
AREP+ Eingangsleistung: Dauerhaft: 250 V Spitze +10 % Kurzzeitig 10 s: 350 V Spitze +5 % – Bis zu 75 Hz
Magnetstrom: 6 A DC kontinuierlich, 9 A für 5 Sekunden (Kurzschlussbetrieb)
Regelung: ± 0,5 % an den AVR-Sensoranschlüssen
Maximale Erregungsgrenze: 6 A DC (Werkseinstellung)
Maximale Erregungsgrenzverzögerung: 30 Sek. (Werkseinstellung)
Unterfrequenzschutz: 48,5 Hz/58,5 Hz für 50 Hz/60 Hz-Betrieb
Steigung: 1,2X (120 %) V/Hz
Fernpotentiometer: 1 kOhm für ± 10 % Einstellung
Zubehöreingang: ± 4,5 V DC für ±15 %
Temperaturbereich: -25ºC bis +70ºC
Lagertemperaturbereich: -40ºC bis +80ºC
Thermische Drift: 0,5 % bei 20ºC Änderung
Sicherung: FST 10A 250V
Anwendungen:
für TAL Generator
