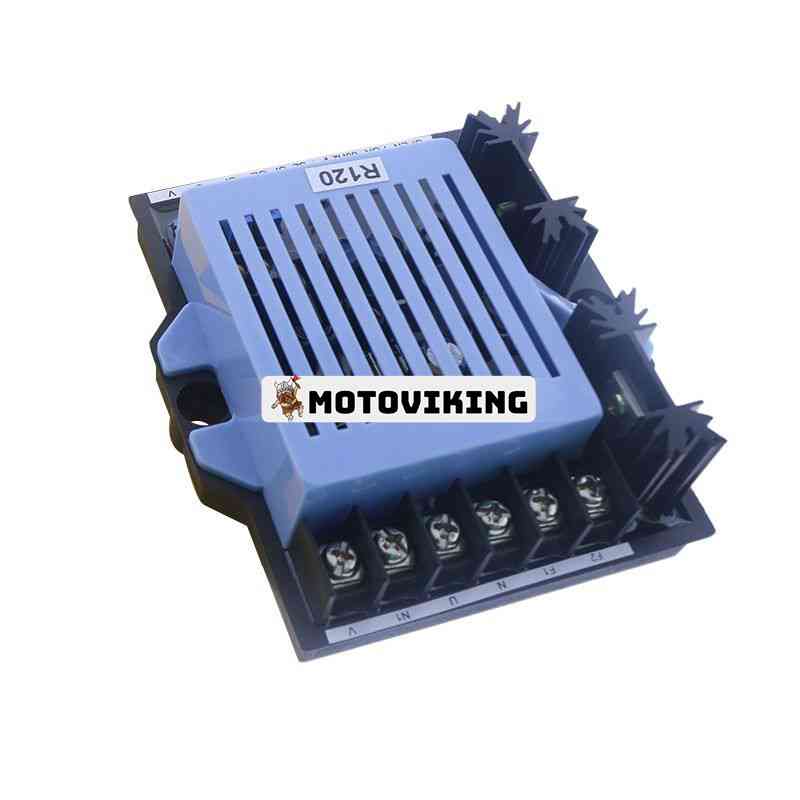

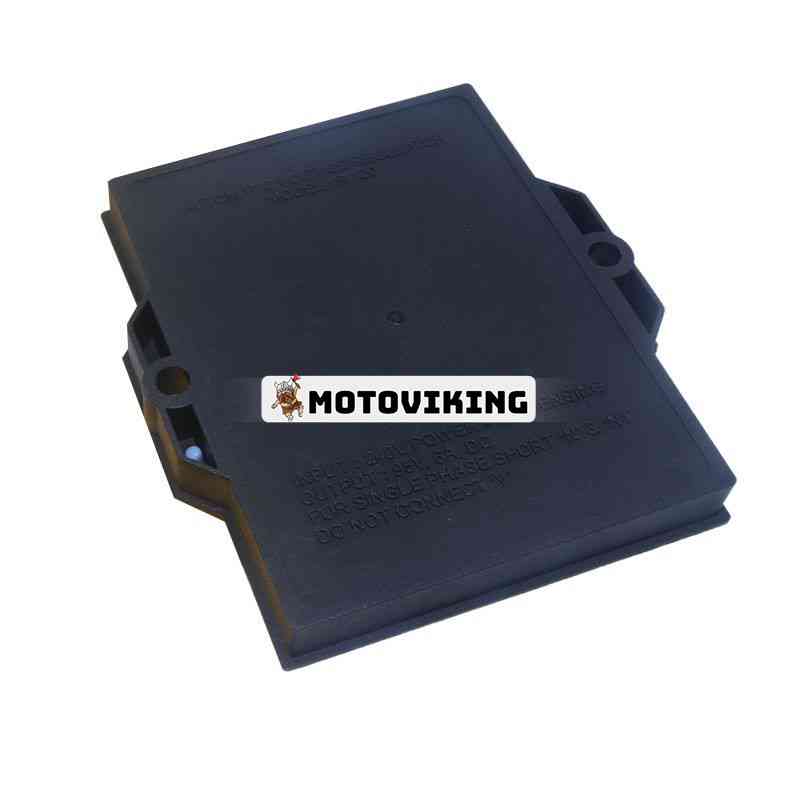

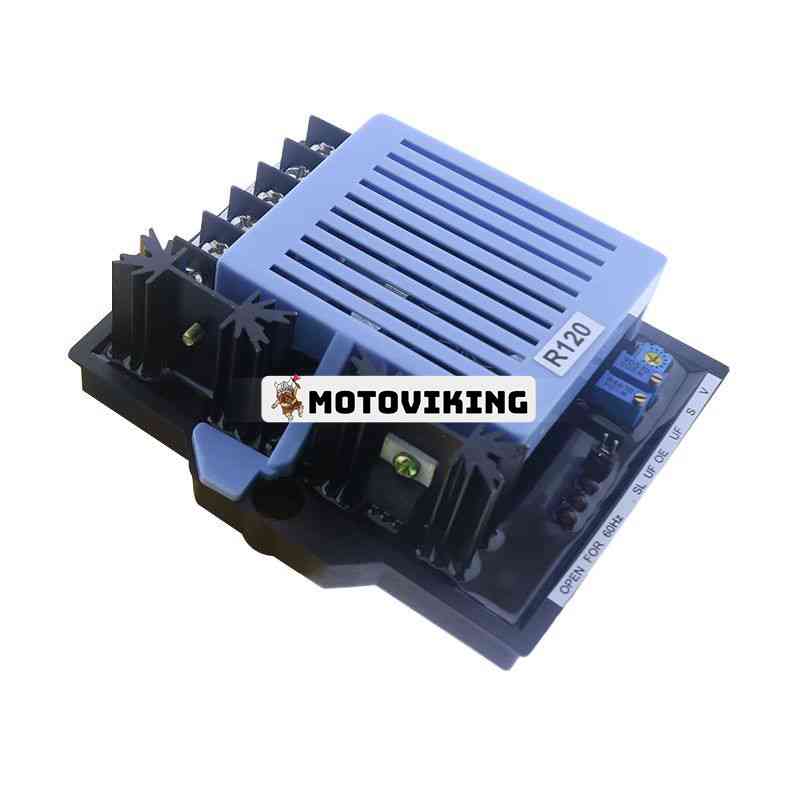

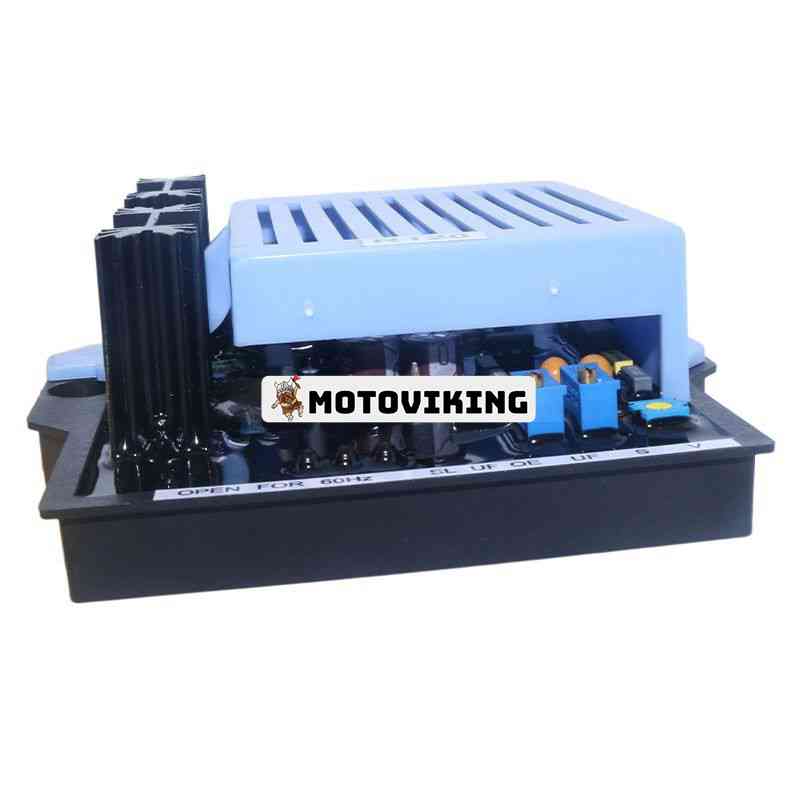

Automatischer Spannungsregler AVR R120 für Leroy Somer Generator
R120 wird bei den folgenden Generatoren von Leroy Somer verwendet:
TAL040 B, TAL040 C, TAL040 C1, TAL040 D, TAL040 E, TAL040 F
TAL042 A, TAL042 B, TAL042 C, TAL042 D, TAL042 E, TAL042 F, TAL042 G, TAL042 H
TAL044 A, TAL044 B, TAL044 C, TAL044 D, TAL044 D1, TAL044 E, TAL044 H, TAL044 J, TAL044 K
GENAU DER GLEICHE AVR WIE:
Leroy Somer Spannungsregler AEM230RE005
Leroy Somer Spannungsregler 4969966
Spezifikation:
Sensoreingang:
- Spannung: 277 VAC ± 10% für 1-phasig,
415 VAC Leitung zu Leitung ± 10% für 3-phasig,
2-zeilige Erkennung. AVR spürt die Wahrheit
der Durchschnitt der zeilenweisen Wellenform. Verwenden
Widerstandsnetzwerk (SMD) für störungsfreie
Erfassung und Steuerung der erfassten Spannung/Regulierung.
Eingangsleistung:
Spannung: 277 VAC rms ± 10 %
Frequenz: 50/60 Hz
Ausgabe:
- Spannung: 95 VDC für 240 VAC Eingang
- Aktuell:
4A Gleichstrom
6 A für 30 Sek. (sofern der Feldwiderstand es zulässt)
Betriebstemperatur: -20ºC bis +70ºC
Lagertemperatur: -40ºC bis +80ºC
Spannungseinstellung: min. ± 10 % der Nennspannung.
Stabilitätseinstellung: kann angepasst werden, um zu erhalten
eine korrekte Übergangsantwort im stationären Zustand.
Während der Frequenz-Roll-Off-Einstellung: verfügbar
unter 46 Hz für 50 Hz und unter 56 Hz für 60 Hz.
Spannungsaufbau: 2 Volt (LN)
Spannungsregelung: ± 1% bei AVR
Terminals mit einem THC-Gehalt von <5 %.
Thermische Drift: ± 1 % bei 30 °C Temperaturänderung.
Reaktionszeit: weniger als 50 ms.
Reaktion des geschlossenen Regelkreises: normalerweise 0,5 Sekunden, um 98 % der definierten Spannung bei einem Feldstärkenverhältnis von 1:2 wiederherzustellen.
Schutz vor Sinnesverlust: Spannung
sollte verschwinden, wenn der Sensorkreis geöffnet ist.
Übererregungsschutz: 10 VDC bis 85 VDC.
Sollwert: 60 VDC
Sicherungswert: 4 A, 240 VAC.
Potentiometerdichtung: außer
V-Trimmpotentiometer, alle Potentiometer sind versiegelt.

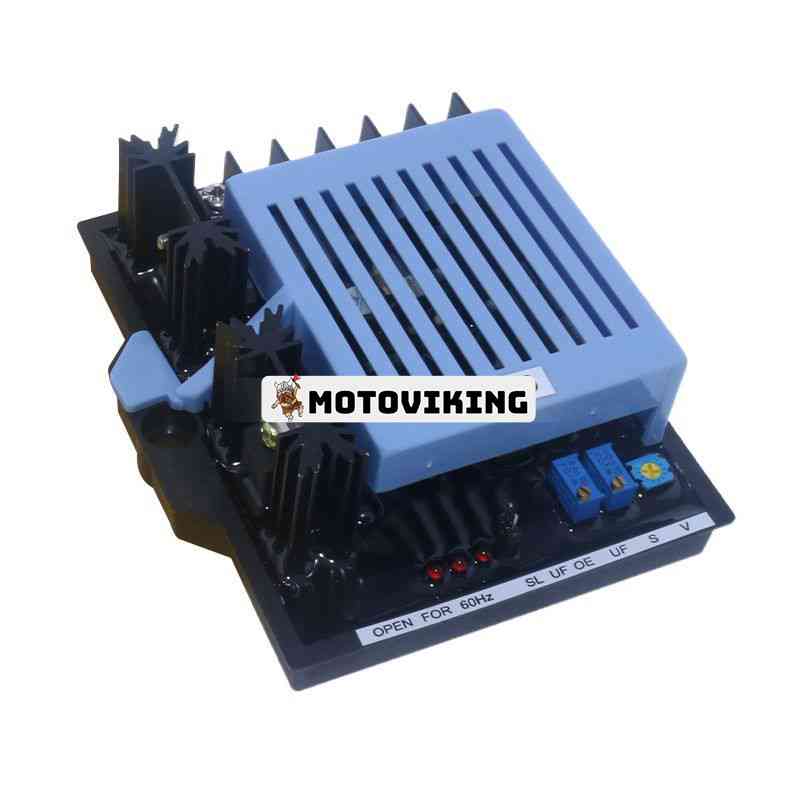

Frequenzeinstellungsanzeige: LED enthalten (UF).
Anzeige für Sinnesverlust: LED enthalten (SL).
Übererregungsanzeige: LED enthalten (OE).
Schutz der Geräte: geeigneter RC
Dämpfungsglieder für das verwendete Gerät vorzusehen
zum Schutz vor Spannungsspitzen.
Verguss-/Verkapselungsdetails: die
Komponenten des AVR sollten
vollummantelt mit geeignetem PU
Harzverbindung zur Absorption von Transienten/
Vibrationen während des Betriebs.
Details zur Generatorerregung: (typisch)
- Volle Ladung:
Erregerspannung: 40 bis 50 V
Erregerstrom: 2,5 bis 4,0 A
