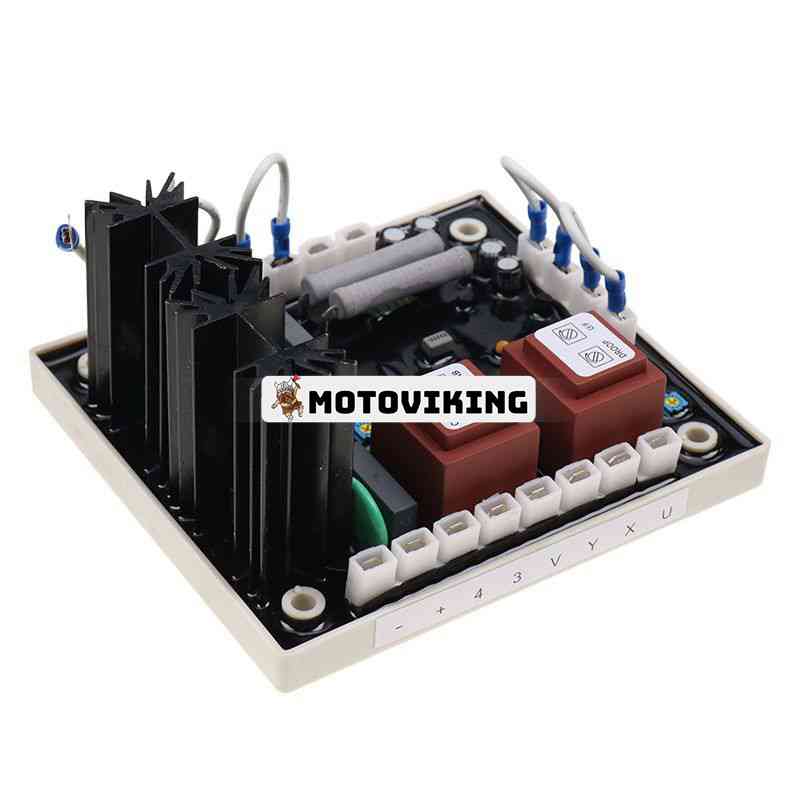

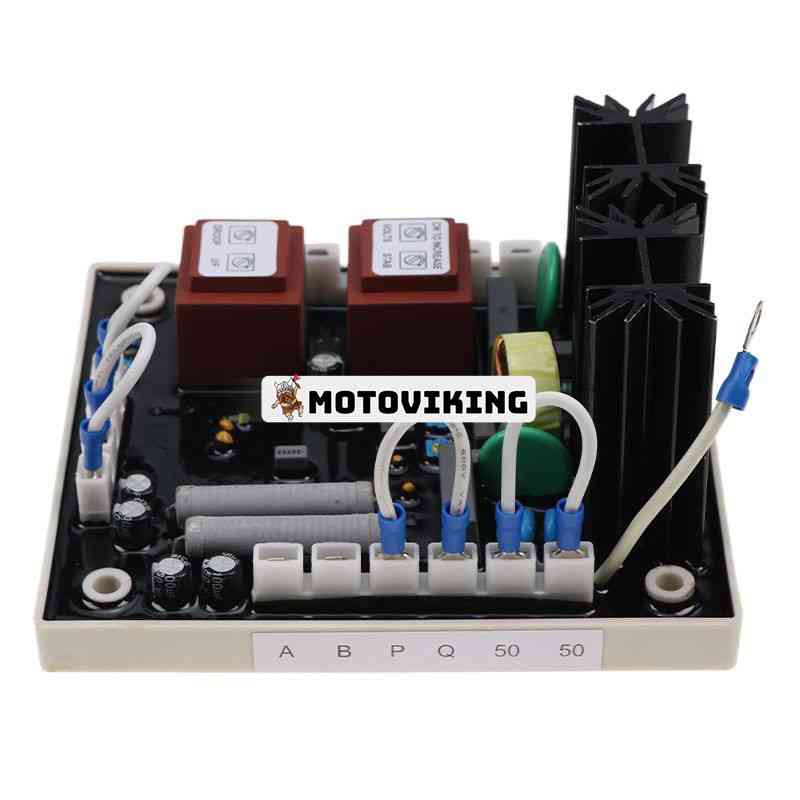

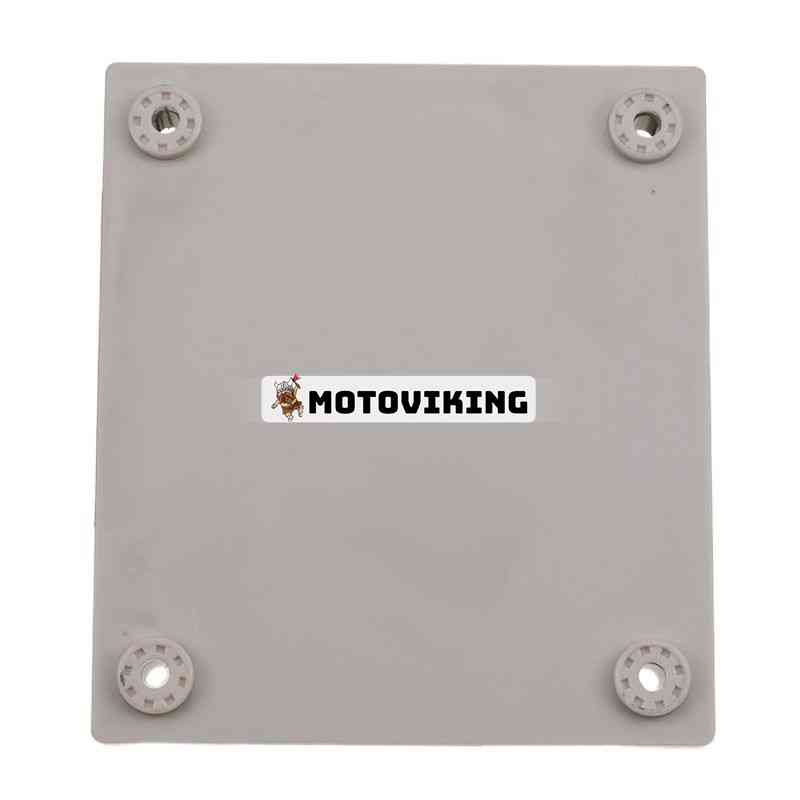

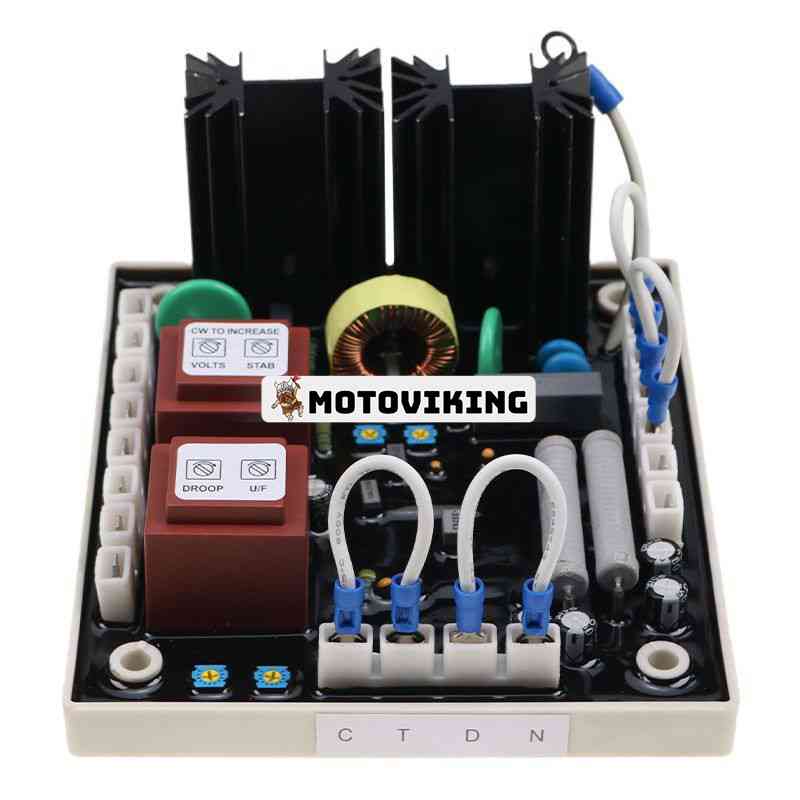

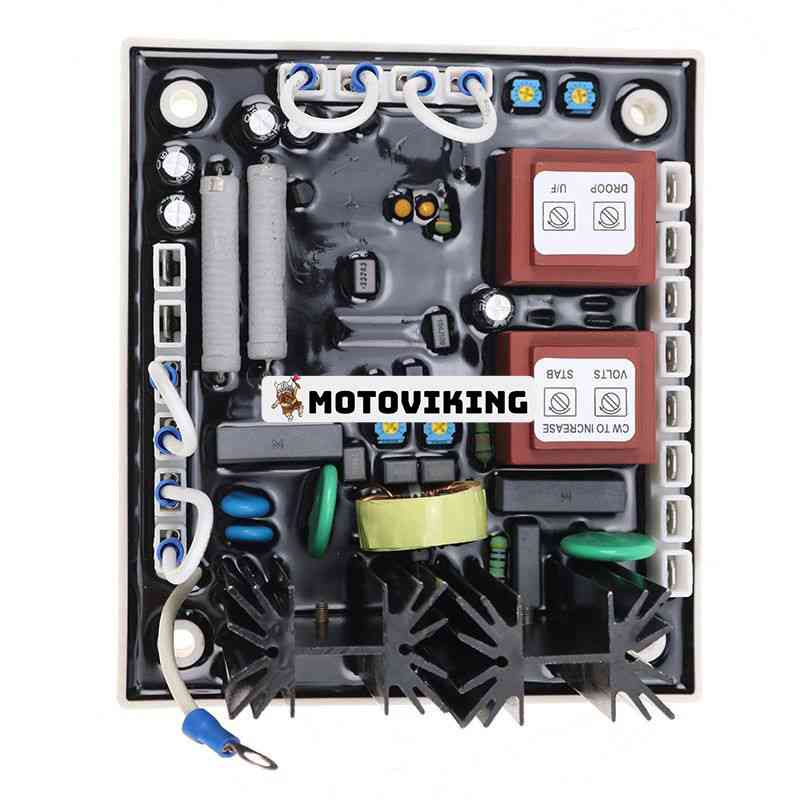

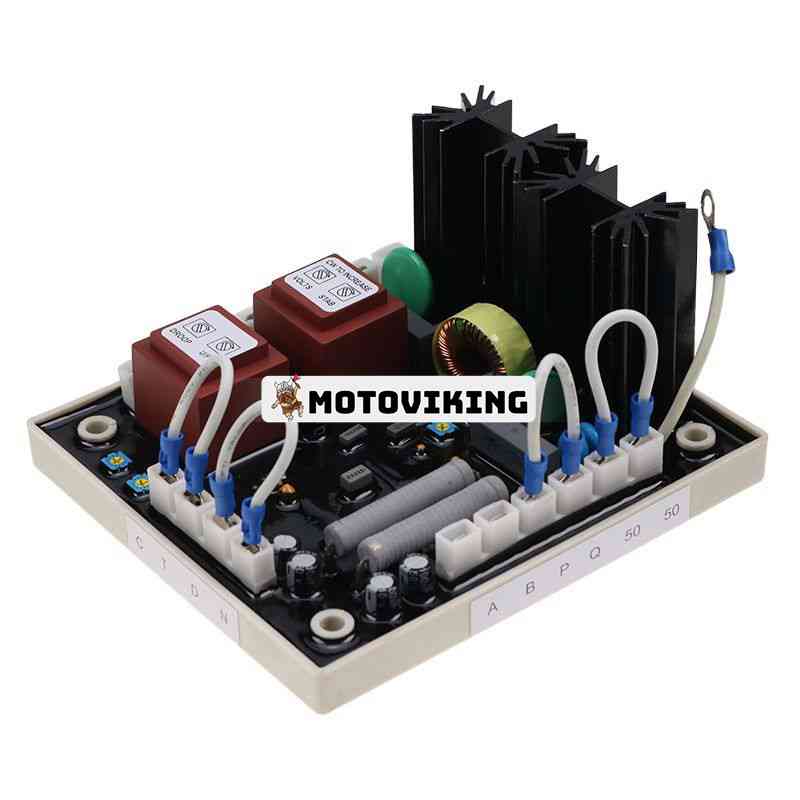

Automatischer Spannungsregler AVR EA63-7D für Universalgenerator
Artikelnummer:
EA63-7D
Anwendungen:
Für Universalgenerator
Spezifikation:
Sensoreingang:
Spannung 220 / 440 VAC ± 10 %, 1 Phase
Frequenz 50 / 60 Hz wählbar
Leistungsaufnahme:
Spannung 180~260 VAC ± 10 %, 1 Phase, 2 Drähte
Frequenz 50 / 60 Hz
Produktion:
Spannung: Max.63 VDC
Strom: Dauerhaft 7A
Intermittierend 15 A für 10 Sek.
Widerstand: Min. 6 Ohm max. 105 Ohm
Spannungsregelung:
< ± 1 % (bei 4 % Motorsteuerung)
Spannungsaufbau:
Restspannung am AVR-Anschluss > 5 VAC
Spannungseinstellbereich:
180 – 277 V Wechselstrom bei 220 V
360 – 554 V Wechselstrom bei 440 V
Thermischer Betrieb:
0,05 % pro °C Änderung in der AVR-Umgebung
Externe Spannungsanpassung
± 10 % mit 1 K Ohm 1 Watt Trimmer
EMI-Dämpfung:
Interne Filterung elektromagnetischer Störungen
Stromausfall des Geräts
Max. 20 Watt:
Unterfrequenzschutz (Werkseinstellung)
Das 60 Hz-System setzt den Kniepunkt auf 55 Hz vor
Das 50 Hz-System setzt den Kniepunkt auf 45 Hz vor
Übererregungsabschaltung:
Die Feldspannung wird zeitverzögert abgeschaltet
Wenn die Erregerfeldspannung 65 ± 2 VDC überschreitet
Quadratur-Droop:
Empfindlichkeit 4 % bei 2 A, PF 0,7
Max. Eingang 5A
