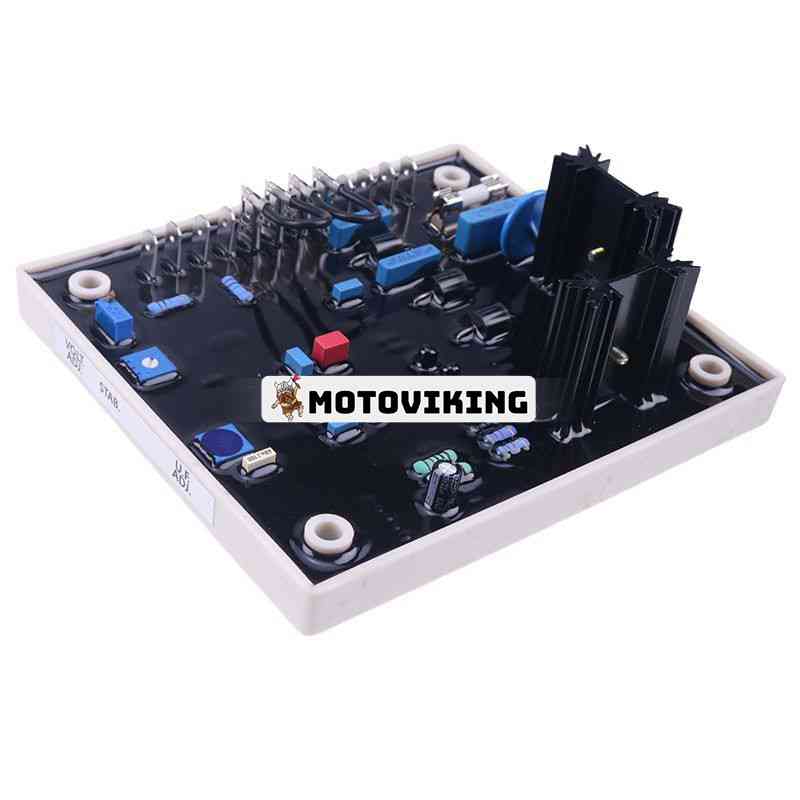

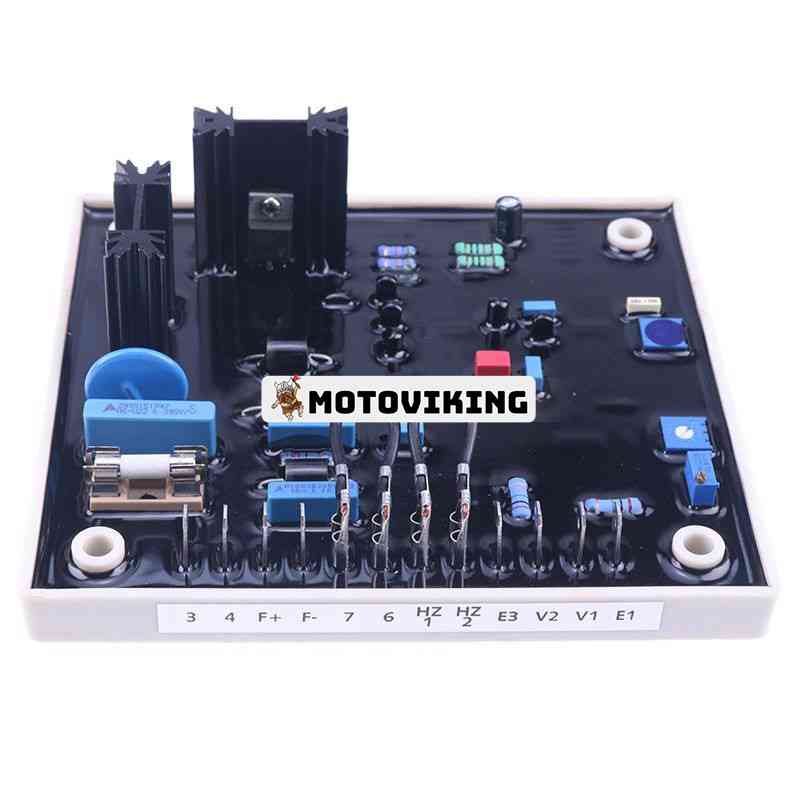

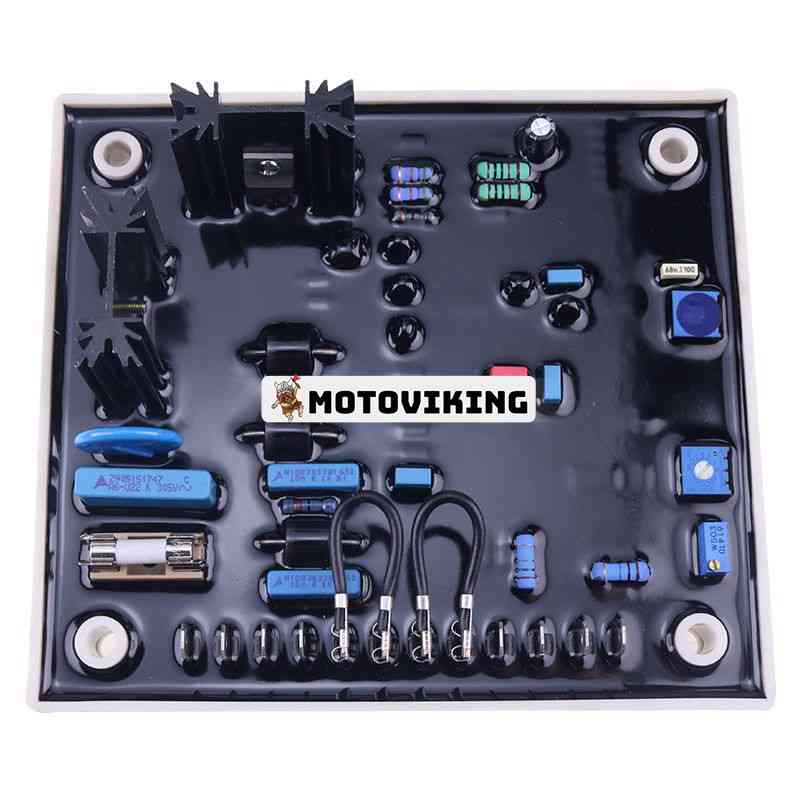

Automatischer Spannungsregler AVR EA63-4 für Basler Generator
Artikelnummer:
EA63-4
Anwendungen:
für Basler Generator
Details:

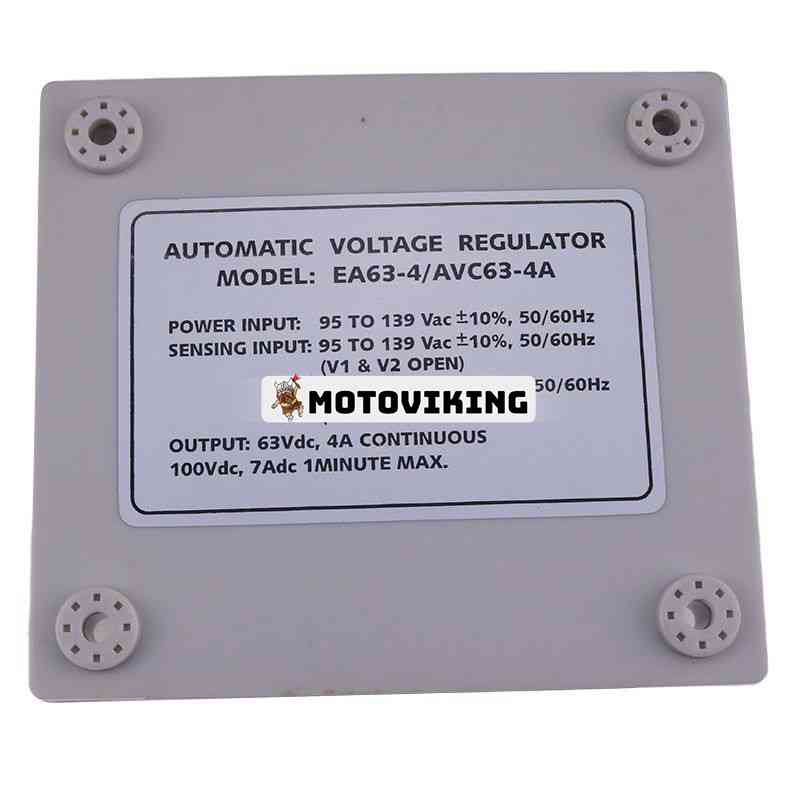

Modellnummer: AVC63-4A/EA63-4
Sensoreingang: Spannung 120 (95~139) oder 240 (190~277), 1 Phase, 2 Leiter
Frequenz 50/60 Hz
Stromeingang: Spannung 95~139 VAC, 1 Phase, 2 Leiter
Ausgang: Spannung max. 63 V Gleichstrom
Strom kontinuierlich 4 A, intermittierend 7 A für 60 Sek. 9A für 10 Sek.
Widerstand min. 15 Ω, max. 100 Ω
Spannungsregelung: < ± 1 % (bei 4 % Motorsteuerung)
Spannungsaufbau: Verbleibende Spannung am AVR-Anschluss > 5 VAC
Externe Spannungseinstellung: ± 15 % mit 10 KΩ 1 Watt Trimmer
Thermische Drift: 0,05 % pro °C Änderung der AVR-Umgebungstemperatur
Geräteverlustleistung Max. 15 Watt
EMI-Unterdrückung: Interne Filterung elektromagnetischer Störungen
Unterfrequenzschutz: Kniepunkt einstellbarer Bereich 45~55 Hz
Übermagnetisierungsabschaltung: Die Feldspannung wird nach einer Zeitverzögerung abgeschaltet, wenn die Erregerfeldspannung 95 VDC ± 5 % überschreitet
Umfeld:
Betriebstemperatur: -40~60°C
Lagertemperatur: -40~85°C
Relative Luftfeuchtigkeit: max. 95 %
Vibration: 1,5 G bei 5–30 Hz, 5,0 G bei 30–500 Hz
AVR-Steuerungsfunktionen:
VOLT ADJ: Spannungseinstellung
STAB : Stabilitätseinstellung
