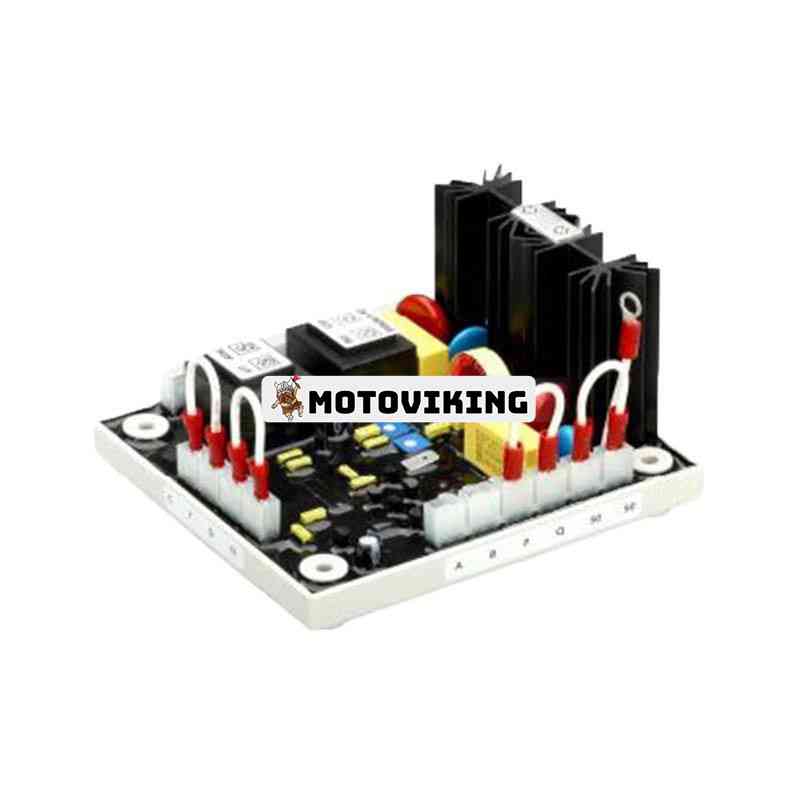

Automatischer Spannungsregler AVR EA42-7 für Generatoraggregat
Spezifikation:
Sensoreingang
Spannung 220~252 VAC ±10 %, 1 Phase
Frequenz 50 / 60 Hz wählbar
Max. Leistungsaufnahme
Spannung 200 ~ 260 VAC ± 10 %, 1 Phase, 2 Drähte
Frequenz 50 / 60 Hz
Produktion
Spannung, max. 42 V Gleichstrom
Dauerstrom 7A
Intermittierend 15 A für 10 Sek.
Widerstand min. 6 Ohm max. 105 Ohm
Spannungsregelung
< ± 1 % (bei 4 % Motorsteuerung)
Spannungsaufbau
Restspannung am AVR-Anschluss > 5 VAC
Einstellbarer Spannungsbereich
180 bis 277 V Wechselspannung
Thermischer Betrieb
0,05 % pro °C Änderung in der AVR-Umgebung
Externe Spannungsanpassung
± 10 % mit 1 K Ohm 1 Watt Trimmer
EMI-Unterdrückung
Interne Filterung elektromagnetischer Störungen
Stromausfall des Geräts
Max. 20 Watt
Unterfrequenzschutz (Werkseinstellung)
Das 60 Hz-System setzt den Kniepunkt auf 55 Hz vor
Das 50 Hz-System setzt den Kniepunkt auf 45 Hz vor
Übererregungsabschaltung
Die Feldspannung wird zeitverzögert abgeschaltet
Wenn die Erregerfeldspannung 52 ± 2 VDC überschreitet
Quadratur-Droop
Max. Empfindlichkeit 1 VAC 2%
Max. Eingang 5 VAC bei 5 Ohm Last
Messen
140 mm L * 125 mm B * 79,4 mm H
