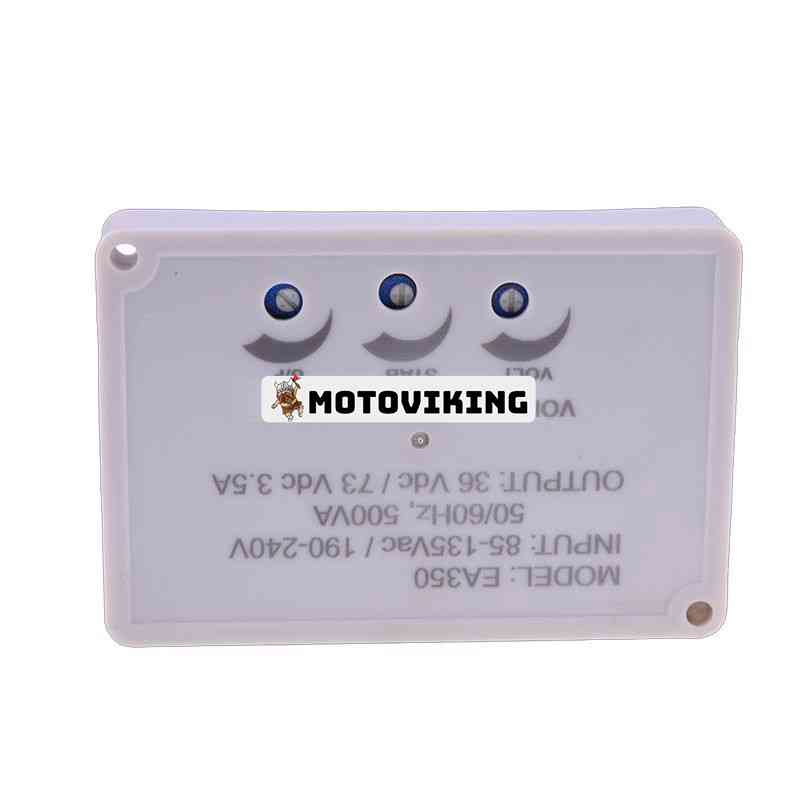

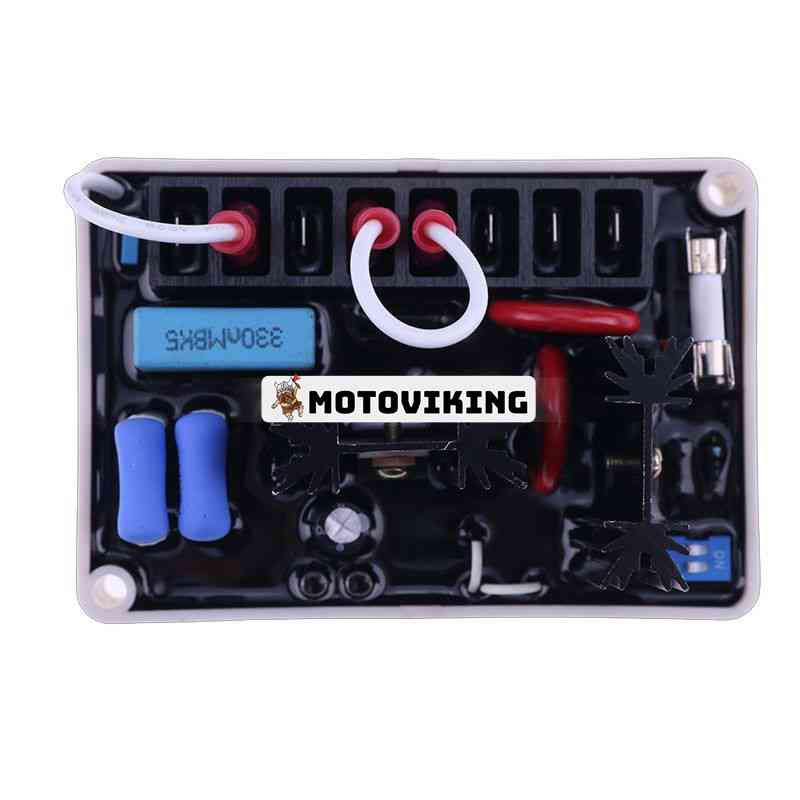

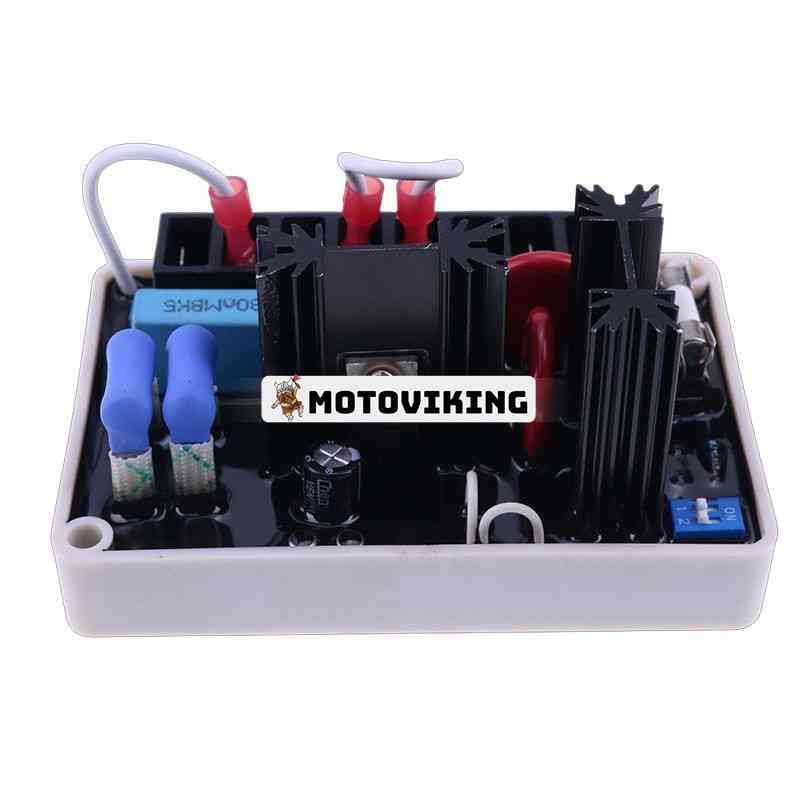

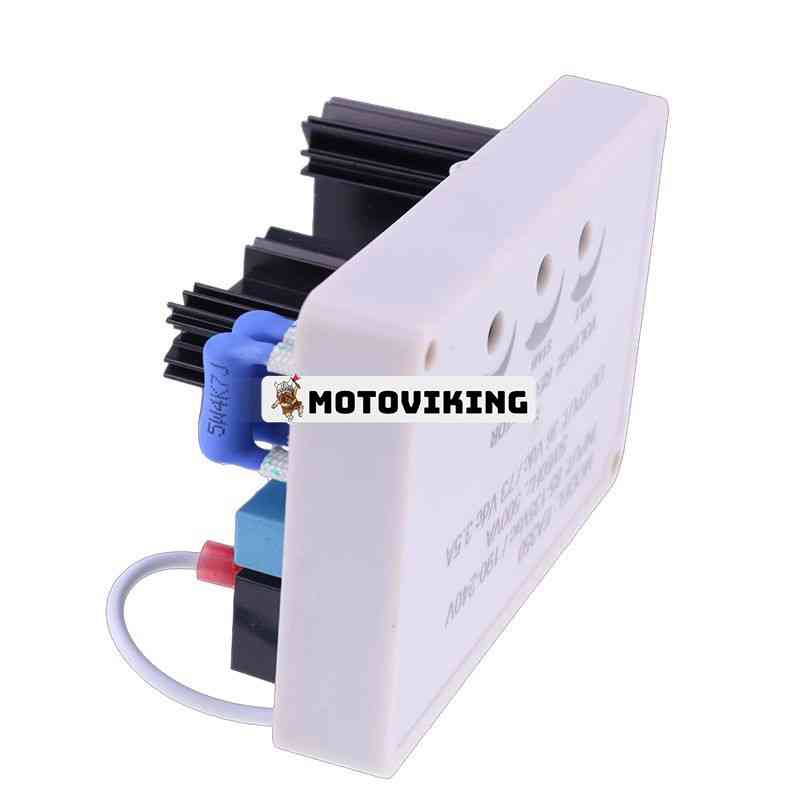

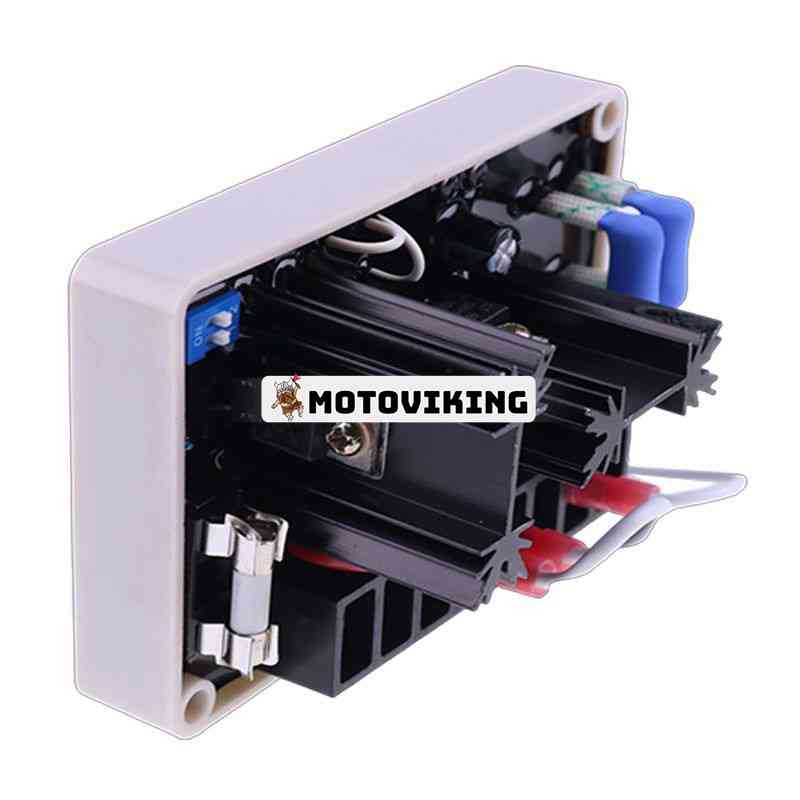

Automatischer Spannungsregler AVR EA350 für Kutai Generator Genset
Spezifikation:
Spannungsregelung < +/-1 %
Kippschalter wählt einphasige 120/240 Vac Erkennungsspannung
Wählen Sie 50/60 Hz mit einem Anschlusskabel
Niederfrequenzschutz und Sicherungsschutz mit hohem Abschaltvermögen
EMI-Unterdrückungsschaltung
Erkennungs- und Eingangsspannung 120 (85 – 135) / 220 (190 – 240) Vac einphasig zweiadrig mit Kippschalterauswahl
Frequenz 50/60 Hz mit Kabelauswahl
Magnetfeld-Ausgangsspannung
36 VDC bei 120 VAC Eingang
Bis zu 73 VDC bei 240 VAC Eingang
Strom kontinuierlich 3,5 A nicht kontinuierlich 10 Sekunden 7 A
Widerstand minimal 15 Ω maximal 100 Ω
Die Spannungsregelung liegt unter +/-1 % (die Motordrehzahl liegt innerhalb von 4 %)
Spannung wird aufgebaut. Der AVR-Eingang muss eine Restmagnetspannung von 5 V AC oder mehr aufweisen.
EMI-Dämpfung integrierter EMI-Filter
Externe Spannungseinstellung +/-5% mit 1 kΩ 1 Watt Potentiometer
+/-10% mit 2 kΩ 1 Watt Potentiometer
Leistungsaufnahme bis zu 8 Watt
Niederfrequenzschutz (Werkseinstellung) 50 Hz Systemwendepunkt liegt bei 45 – 51 Hz
Der Wendepunkt des 60 Hz-Systems liegt bei 54 – 61 Hz
Arbeitsumgebung Betriebstemperatur -40 bis +60 °C
Lagertemperatur -65 bis +85 °C
Relative Luftfeuchtigkeit unter 95 %
Vibration
1,3 Gs bei 5 – 26 Hz
5,0 Gs bei 52 – 1000 Hz
Funktionseinstellungstaste VOLT: Spannungseinstellung
STAB : Stabilitätseinstellung
U/F: Einstellung des Wendepunkts für den Niederfrequenzschutz
Abmessungen 98,7 (L) x 67,0 (B) x 47,5 (H) mm
