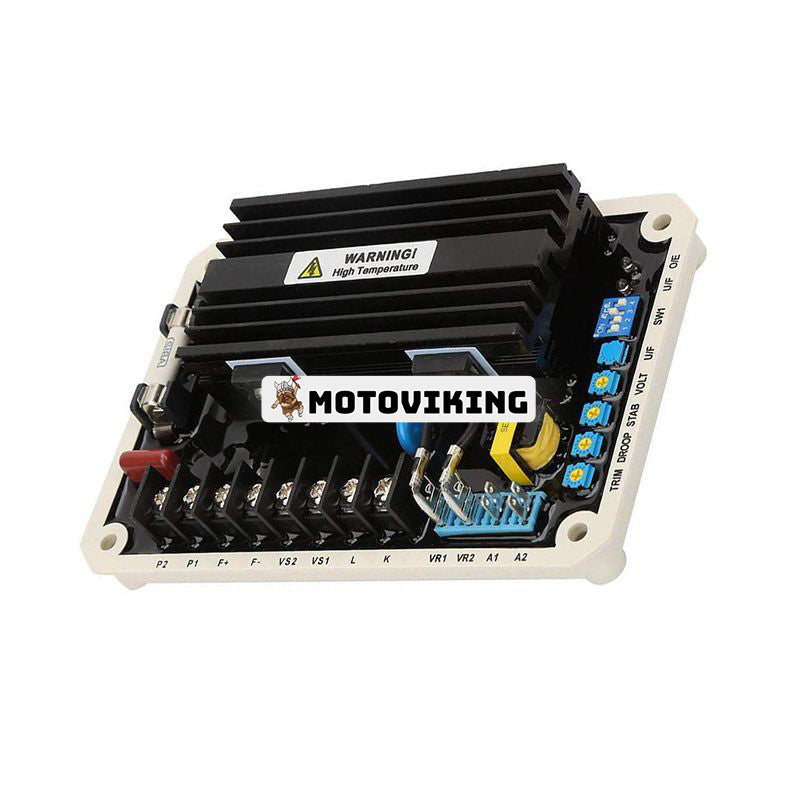

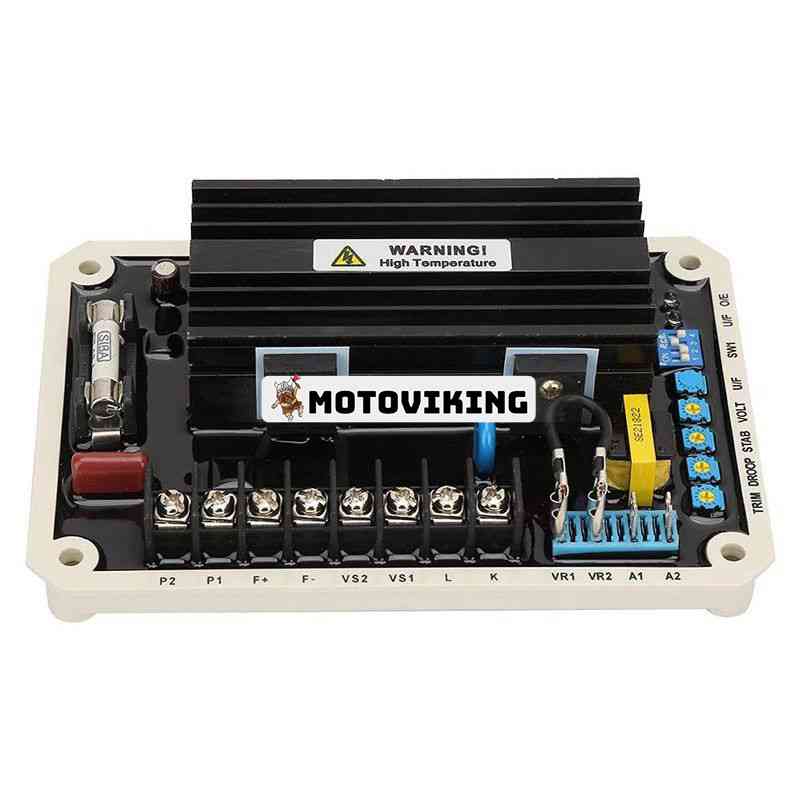

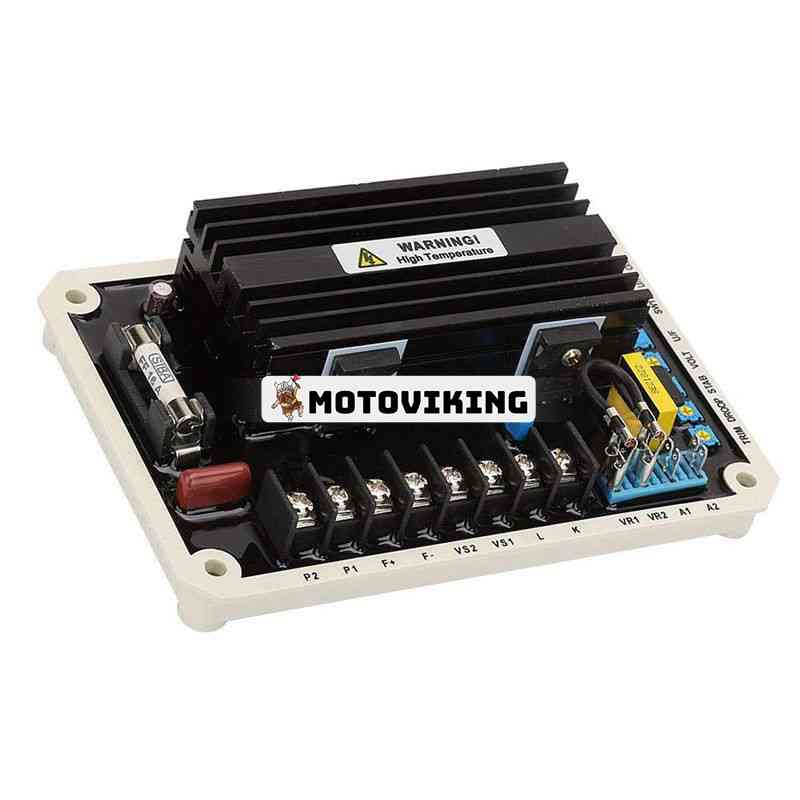

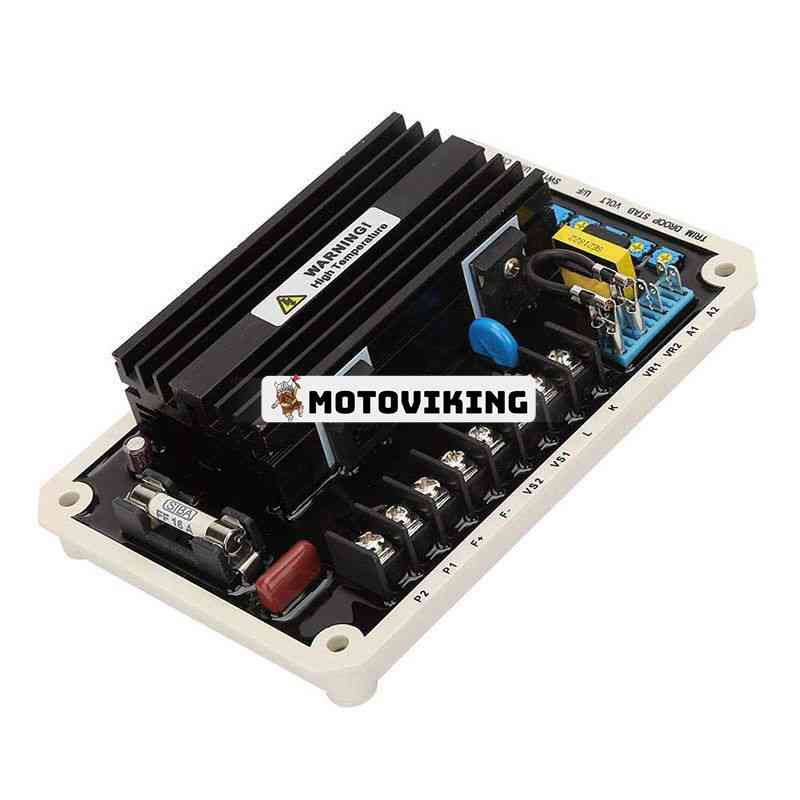

Automatischer Spannungsregler AVR EA16A für Kutai Generator
Beschreibung:
Eingangsspannungsmessung: 170–510 VAC, einphasig, 2-adrig (Spannung über DIP-Schalter wählbar)
Frequenz: 50 / 60 Hz, DIP-Schalter wählbar
Eingangsspannung: 60~300 VAC, einphasig, 2-adrig
Ausgangsspannung: Max. 90 VDC bei 240 VAC Eingang
Strom: Dauerhaft 16A
Intermittierend: 20 A für 10 Sek.
Widerstand: Min. 5 Ohm
Spannungsregelung: < ± 0,5 % (bei 4 % Motorsteuerung)
Spannungsaufbau: Restspannung am AVR-Anschluss > 5 VAC
Thermische Drift: 0,03 % pro °C Änderung der AVR-Umgebungstemperatur
Laststromkompensation: 1 A oder 5 A max. 7 % @ PF0,5 DIP-Schalter wählbar
Analoger Spannungseingang: Max. ±5 V DC. ±10 % bei ±3 V DC
Übererregungsschutz: Max. Ausgangsleistung DCV 95 % 20 Sek.
Externe Spannungseinstellung: ± 5 % mit 2K Ohm 1 Watt Trimmer
Verlustleistung Gerät: Max. 10 Watt
Unterfrequenzschutz (Werkseinstellung): 50/60 Hz, über DIP-Schalter wählbar
Sanftanlauf-Rampenzeit: 2 Sek.
