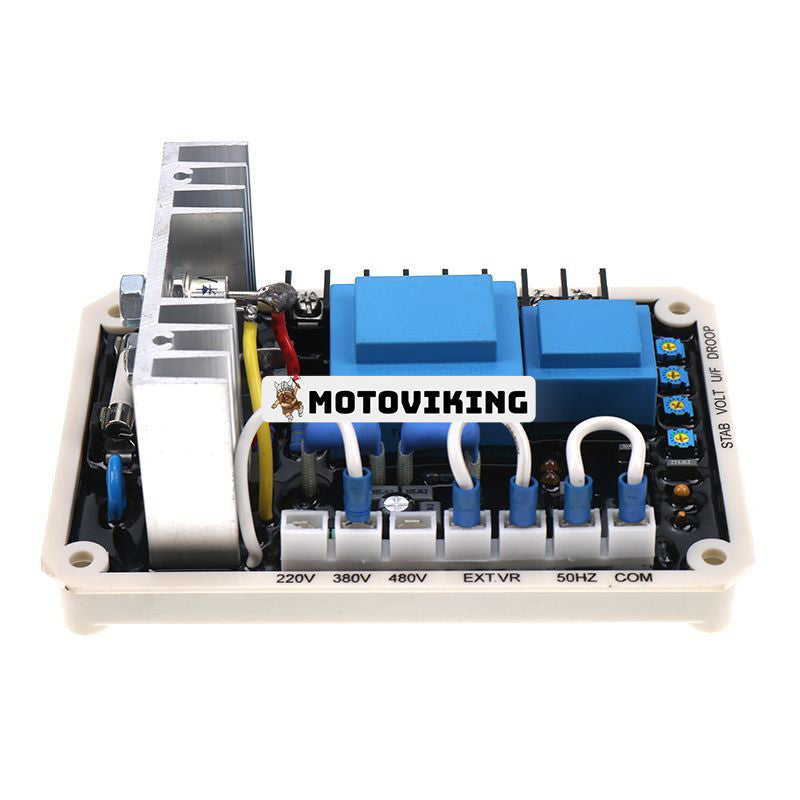

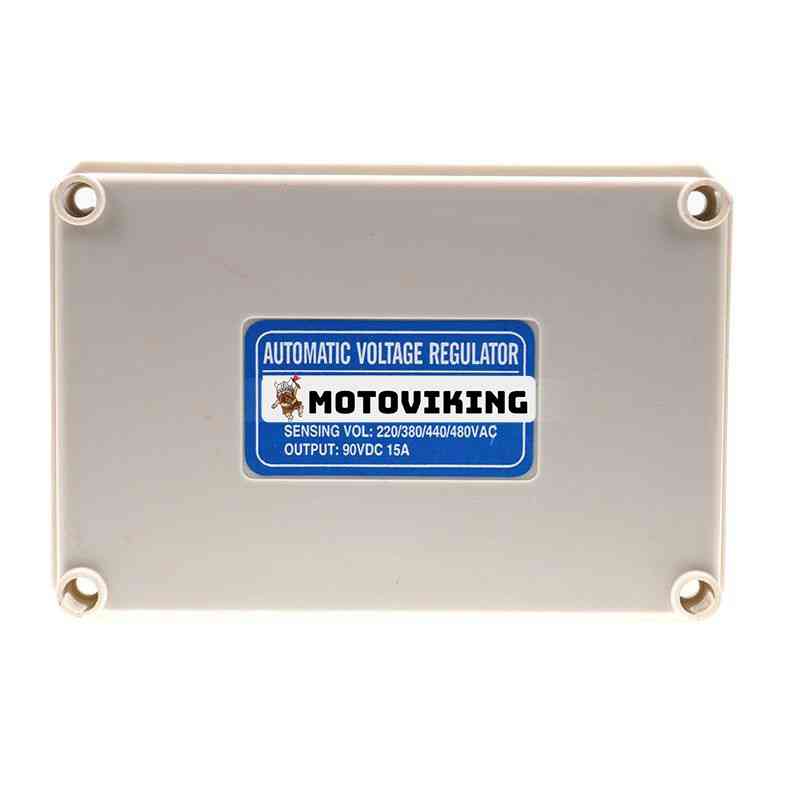

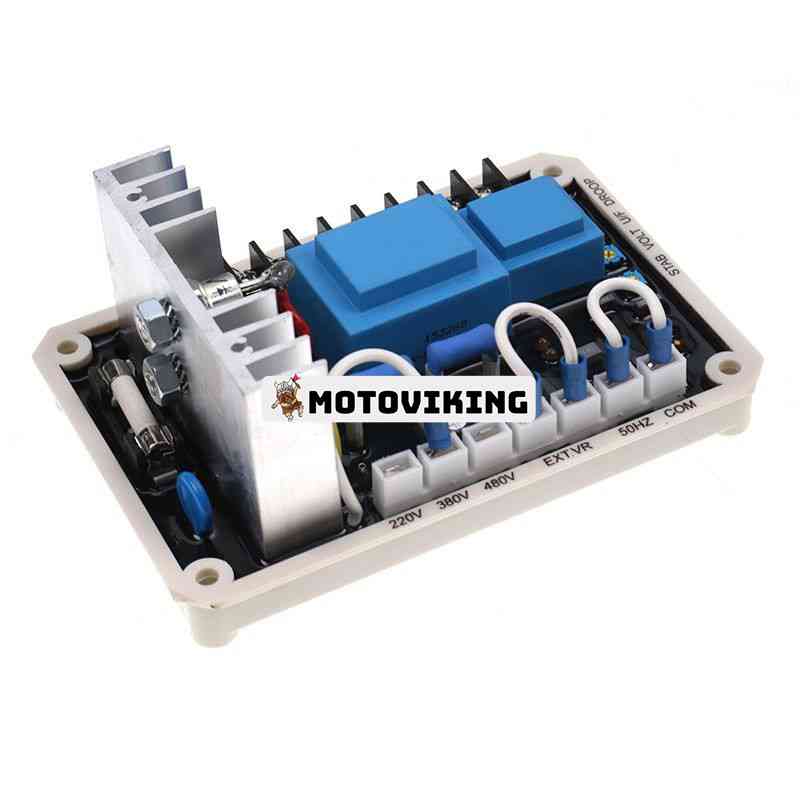

Automatischer Spannungsregler AVR EA15A für Universalgenerator
Beschreibung:
Spannungsregelung < ±0,5 %
220/380/440/480 VAC Eingangsspannungsmessung
3-Phasen-Erfassung
Hoher Ausgangsstrom von 15 A
50/60 Hz Unterfrequenzschutz
Sanftes Anfahren mit Rampe
Eingebaute Sicherung mit hohem Abschaltvermögen
Technische Parameter:
Spannung 220/380/440 VAC, 3-phasig, 3-Leiter
Frequenz 50/60 Hz wählbar
Eingangsspannung 100~300 VAC, 1 Phase, 2 Leiter
Ausgangsspannung max. 90 VDC bei 240 VAC Eingang
Strom kontinuierlich 15 A, intermittierend 20 A für 10 Sek.
Widerstand min. 4Ω bei 35 Volt Ausgang
Spannungsregelung < ±0,5 % (bei 4 % Motorsteuerung)
Spannungsaufbau. Restspannung. am AVR-Anschluss > 5 VAC
Externe Spannungseinstellung ±15 % mit 5 KΩ 1 Watt Trimmer
Geräteverlustleistung Max. 8 Watt
Sanftanlauf-Rampenzeit 2 Sek.
Thermische Drift 0,03 % pro °C Änderung der AVR-Umgebungstemperatur
Unter Frequenzschutz setzt das 60-Hz-System den Kniepunkt auf 55 Hz
Das 50 Hz-System setzt den Kniepunkt auf 45 Hz vor
Umgebungstemperatur: -40~65 °C
Lagertemperatur: -40~85°C
Relative Luftfeuchtigkeit: max. 95 %
Vibration: 3,3 G bei 100 ~ 2 kHz

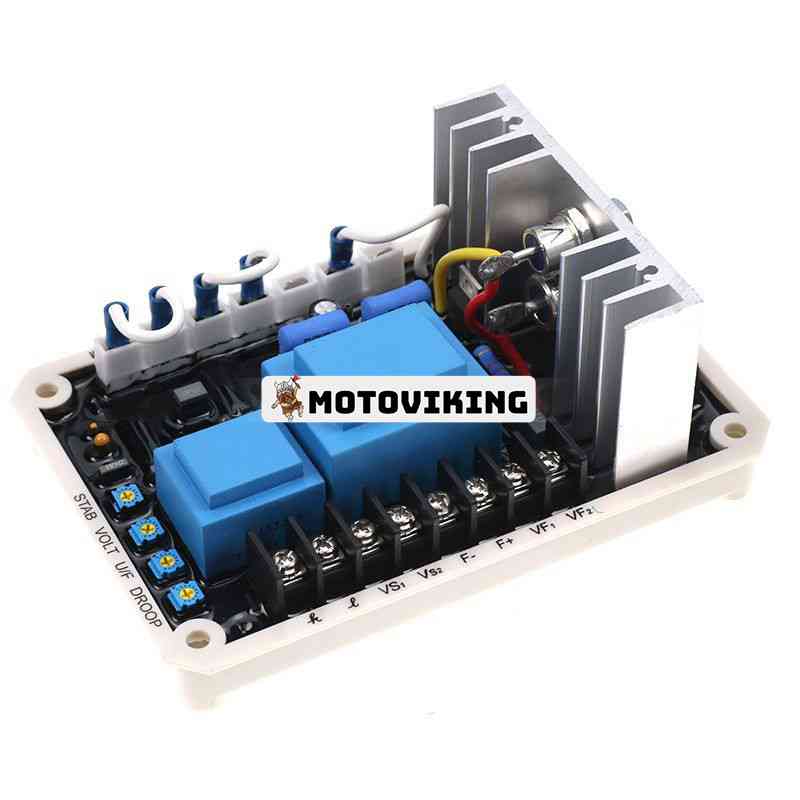

AVR-Steuerfunktionen VOLTS: Spannungsanpassung
STAB : Stabilitätseinstellung
U/F*: Zum Einstellen des U/F-Kniepunkts (*U/F: Unterfrequenzschutz)
