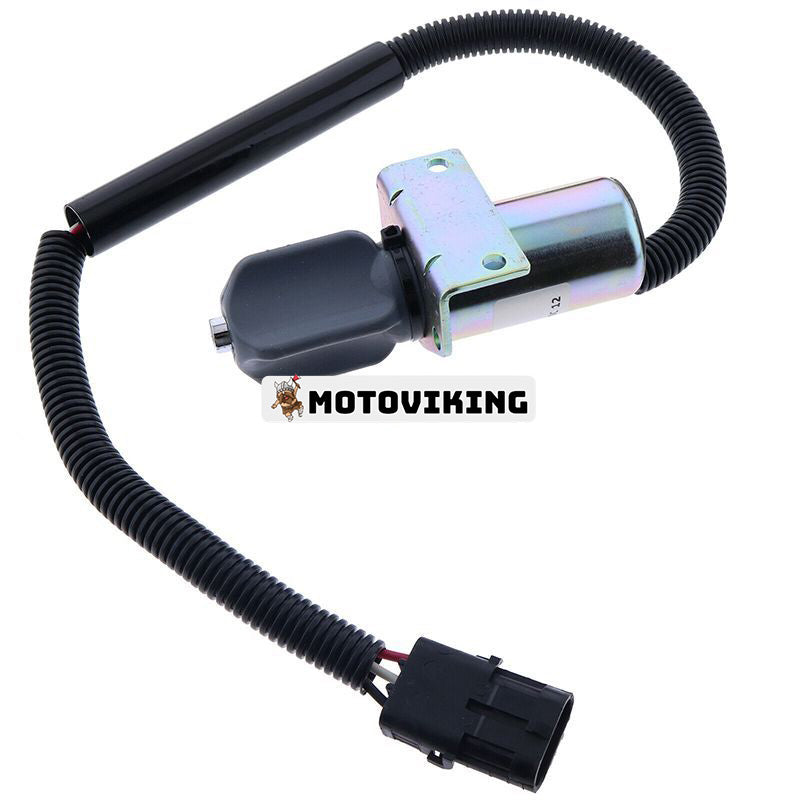

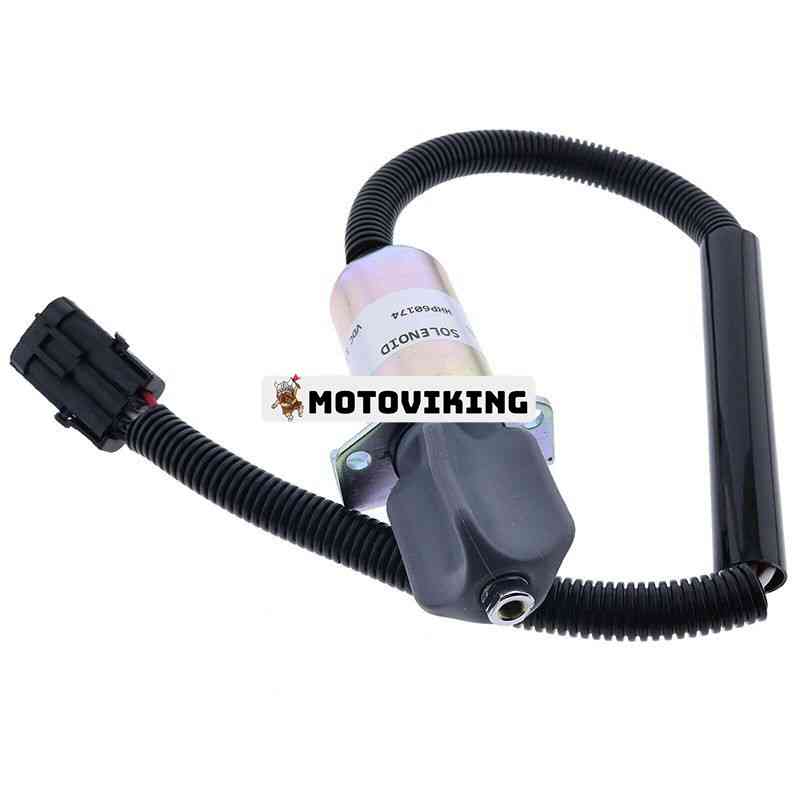

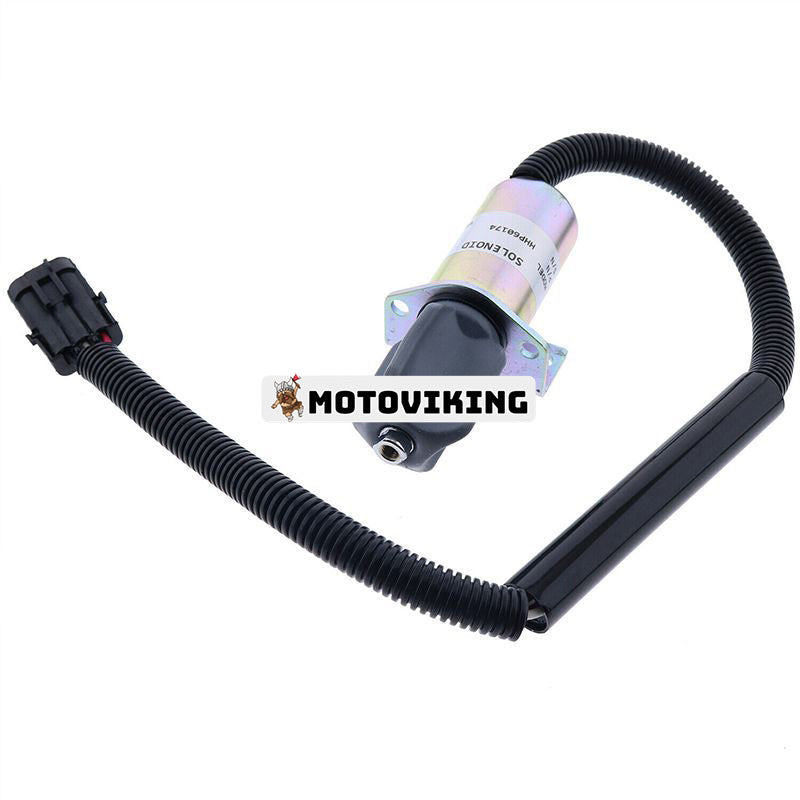

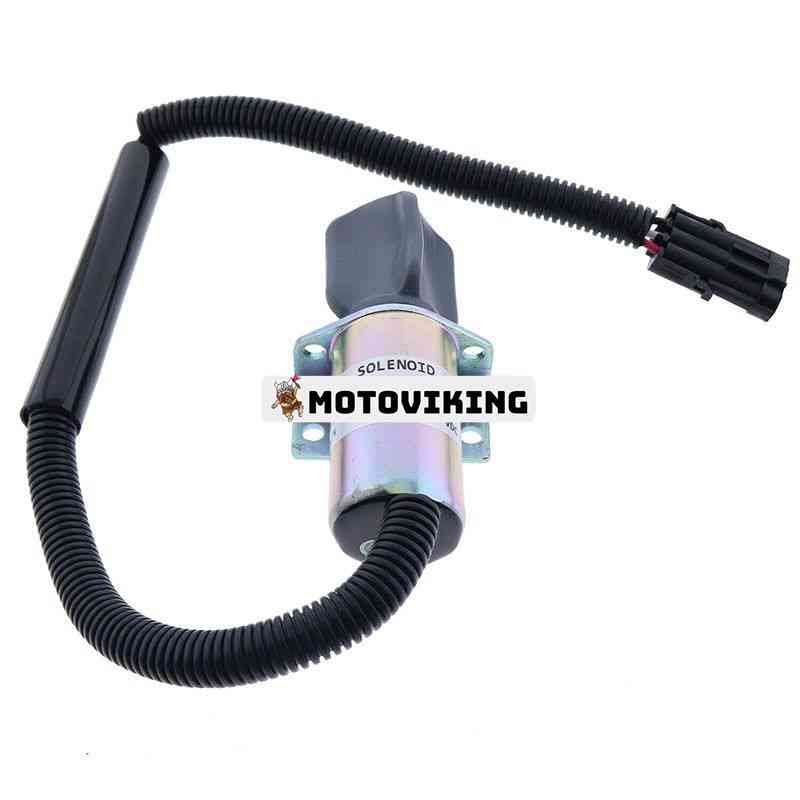

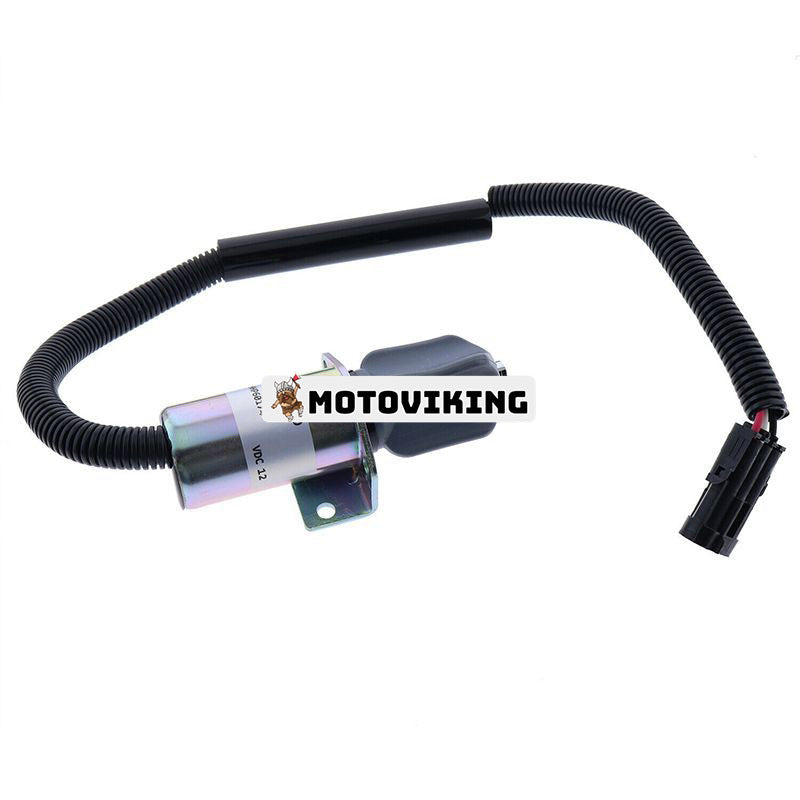

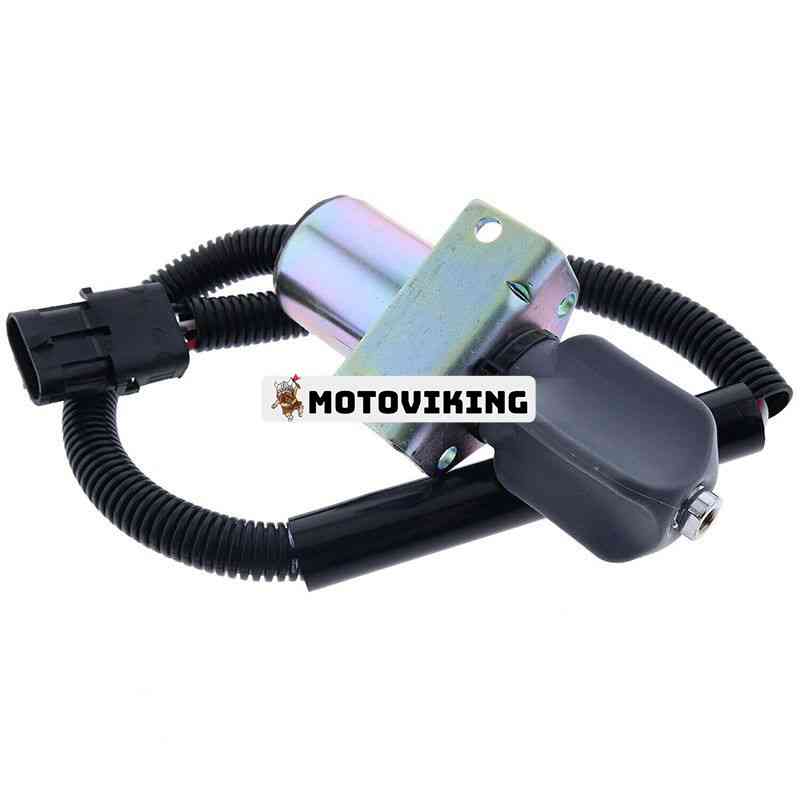

12 V 3-Draht-Abgassystem 10871 Ersetzen Sie 270-10871 Stoppsolenoid für Corsa Marine Captain
Hinweis: Wenn Sie ein 4-adriges Magnetventil haben, müssen Sie dieses kaufen und mit einem neuen 3-adrigen Stecker neu verdrahten. Das ältere Magnetventil Modell 270-10871 wurde ebenfalls durch dieses Modell ersetzt.
Teilenummer ersetzen:
10871,270-10871,27010871
Spezifikation:

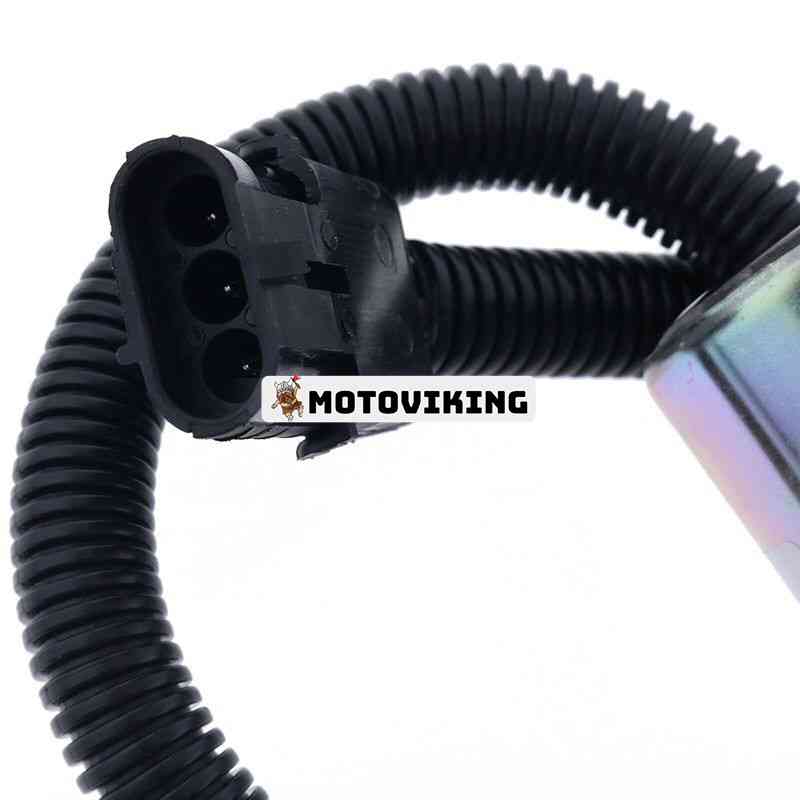

Prüfverfahren für Dreileiter-Magnetspulen (schwarzer Stecker)
1. Den Magnetschalter an der Schnellkupplung vom Kabelbaum trennen und die Anschlüsse auf Korrosion prüfen. Steckdosenstecker müssen fest in der Steckdose sitzen und dürfen sich nicht lösen. Wenn sich die Klemmen am Stecker leicht lösen, besteht möglicherweise kein guter Kontakt mit der entsprechenden Klemme.
2. Wenn die Anschlüsse korrosionsfrei sind und fest im Anschluss sitzen, schließen Sie sie entsprechend dem Diagramm und dem folgenden Testverfahren direkt an die Batterie an, um festzustellen, ob das Magnetventil ordnungsgemäß funktioniert.

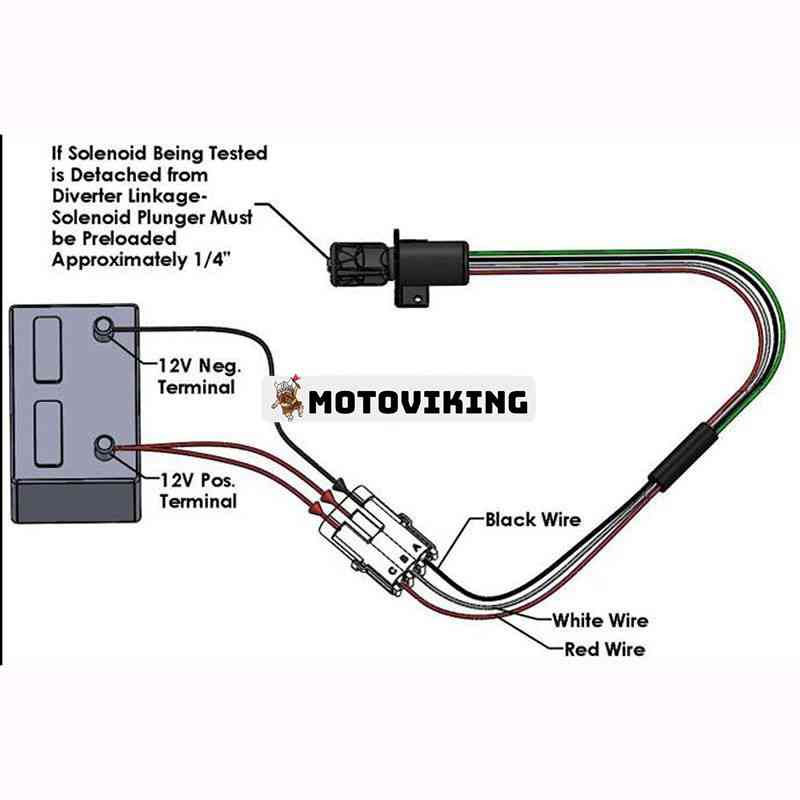

(siehe letztes Bild)
Schließen Sie zuerst das schwarze Kabel und dann das weiße Kabel an. Wenn das rote Kabel angeschlossen ist
Magnetspule sollte sich der Kolben zurückziehen und dort bleiben, bis entweder das rote oder das schwarze Kabel getrennt wird. Die weißen und schwarzen Drähte sollten auch nach einigen Sekunden kühl bleiben. Wenn das Magnetventil getrennt wird, sollte es in seine vorherige Position zurückkehren.
3. Wenn das Magnetventil bei dem oben beschriebenen Verfahren ausfällt, sind die weißen oder schwarzen Drähte heiß oder die Kontakte stark korrodiert.
Anwendung:
Passend für Corsa Electric Kapitänsrufsysteme
